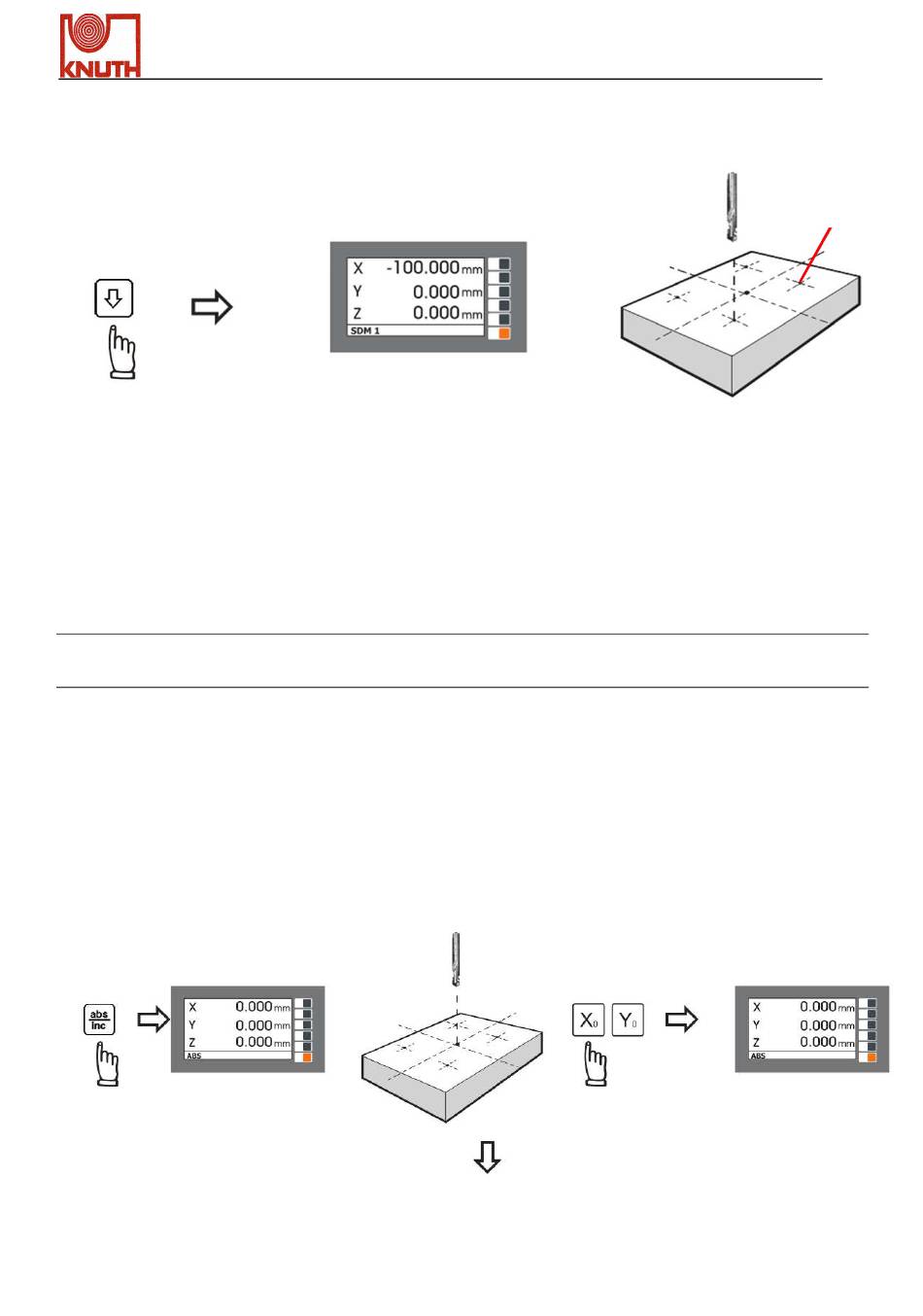

Die XY-Visualisierung
der Positionsanzeige
hat nun auf die sdm 1
Nullstellen gewechselt
Wechseln Sie zur
nächsten ( DOWN ) sdm
Koordinatenanzeige
Bei vielen einzustellenden Bezugspunkten (sdm) wird der Bediener feststellen, dass die
Methode der direkten Koordinateneingabe der sdm-Nullposition (Koordinate relativ zu ABS Null)
viel schneller, effizienter und nicht so fehleranfällig ist.
Methode 2 : direkte Eingabe der 'sdm Nullposition'-Koordinate
( Koordinate relativ zu ABS Nullpunkt )
Die NULL-Positionen des Bezugspunktes können direkt in die Positionsanzeige eingegeben
werden; es ist eine viel einfachere, schnellere und nicht so fehleranfällige Methode in Bezug auf
Methode 1.
Schritt 1: Stellen Sie den Bezugspunkt des Werkzeugs als ABS Koordinate ein
Positionieren Sie das
Werkzeug am
Werkzeug-Bezugspunkt
Wechseln Sie zur
ABS
Diesen Punkt auf
Koordinatenanzeige
'NULL' (ZERO) setzen
