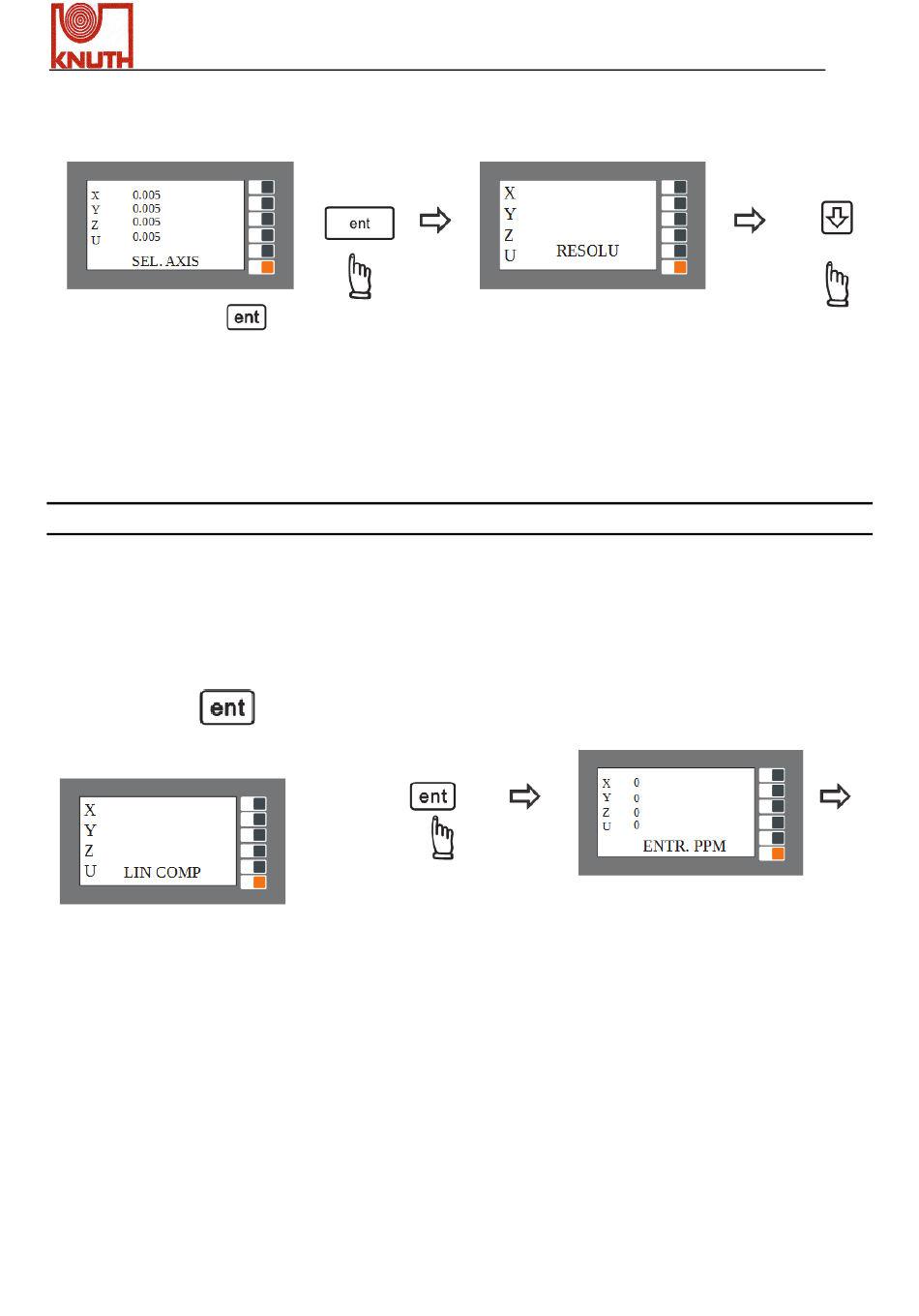

Drücken Sie dann die
-Taste, um das "RESOLU" -Menü
zu verlassen und um zum obersten
Menü zurückzukehren
Mit dem 'LIN COMP' -Menü kann der Maschinenbediener die Eingabe des linearen
Kompensationswerts für jede Achse bestimmen. Der eingegebene Wert muss als PPM (parts
per million) eingegeben werden. Wenn die nichtlineare Fehlerkompensation aktiv ist, ist dabei
die lineare Kompensation unwirksam.
Drücken Sie die
Der lineare Kompensationswert wird in PPM [P(arts) P(er) M(ilion)] angegeben. Ein Beispiel zur
Berechnung des PPM-Werts ist folgendes:
1. Messen Sie den Fehler mit einem Stufenendmaß oder auf eine andere Weise (z.B. mit
Parallelendmaßen), die eine höhere Genauigkeit als die Messwertauflösung und den
Messstandard der Maschine ermöglicht. Wenn z.B. ein linearer Messwertaufnehmer mit einer
Auflösung von 0,005 mm verwendet wird und die Genauigkeit der Maschine voraussichtlich
0,02 mm beträgt, sollte die Genauigkeit Ihres Messstandards mindestens eine Stufe höher
liegen, z.B. 0,001 mm Auflösung und 0,01 mm als Genauigkeit.
X.Pos 3.2
Parameter für Einstellvorgang - LIN COMP
-Taste, um das Auswahlmenü "LIN COMP" auszuwählen.
Betriebsanleitung
Der lineare Kompensationswert jeder
Achse wird jeweils auf der
Achsenanzeige angezeigt
Seite 112 von 130
Auswahl erfolgt -
Zum nächsten
Menü übergehen
