Druckhaltung und Entlüftung –
ein Fall aus der Praxis
Aufgrund von Reklamationen seitens der Mie-
ter wird nach einigen Jahren ein Heizungsbau-
meister beauftragt, geeignete Maßnahmen zur
Verbesserung der Wohnqualität durchzufüh-
ren. Die hauptsächlichen Beschwerden bezie-
hen sich auf eine unzureichende Erwärmung
der Räume, besonders in den oberen Etagen,
und Geräusche (Gluckern und Rauschen) in
den Heizkörpern. Dem Heizungsfachmann
stehen keinerlei Bau- und Planungsunterlagen
zur Verfügung. Somit sind die baulichen Gege-
benheiten aufzunehmen und die Heizungsan-
lage und ihre einzelnen Komponenten auf ihre
korrekte oder fehlerhafte Funktion abzuche-
cken. Dabei nutzt der Heizungsbaumeister seit
kurzem die Wilo-Brain Systemcheckliste, in
der er die Anlagenkomponenten dokumentiert
und die Vorschläge zur Optimierung festhält.
Für den ausgewählten Praxisfall zur Druck-
haltung und Entlüftung dient das aus dem
vorigen Abschnitt bereits bekannte Objekt. Es
handelt sich um die drei aneinander gebauten,
3-geschossigen Wohnhäuser mit je 6 Woh-
nungen à 83 m². Sie werden von einer gemein-
samen Kessel anlage (Buderus, 1996, 120 kW)
beheizt, die im Keller des
linken Hauses steht. Die beheizte Wohn fläche
beträgt 18 x 83 m² = 1494 ≈ 1500 m². Der
spezifische Wärmebedarf ist nach der HeizAn-
lV mit 70 W/m² definiert, der gesamte Wärme-
bedarf des Gebäudes beträgt also = 105 kW.
Die Wohnungen sind mit Plattenheizkörpern
ausgestattet.Für den Bereich der Druckhal-
tung und Entlüftung trägt der Handwerker die
folgenden Daten nach Bild 19 in die entspre-
chenden Rubriken der Systemcheckliste ein.
Klaus Kesselmann
Nach der Bestandsaufnahme der baulichen
Heizungsweg 3
Gegebenheiten und der Heizungsanlage ste-
12345 Pumpenhausen
Köln, Vorlauf 77
hen für den Handwerker mehrere Fragestel-
s.o.
lungen und die entsprechenden Maßnahmen
0014/2000
im Mittelpunkt seiner Arbeit:
Wurde das Membranausdehnungsgefäß
Buderus
ƒ
1996
richtig dimensioniert?
Wilo
Hat das MAG den richtigen Vordruck?
TOP S40/7
ƒ
1996
Ist der Anlagen-Fülldruck 0,5 bar über dem
ƒ
X
Vordruck?
Kann die Luft sicher abgeführt werden?
ƒ
Ist eine Wassernachspeisung zur Druckhal-
ƒ
Oventrop
tung vorhanden?
X
nein
X
X
1.0
9
X
X
120
N
Einbau HE-Pumpe
anbieten
AV
S
Voreinstellen H.
Tabelle
1500
N
3 x einbauen
X
1
110
A
/
x
501
X
N einbauen nach
nein
Angabe
A m. L. e. sperre
gemeinsam mit Pos.19
einbauen
51
1,0

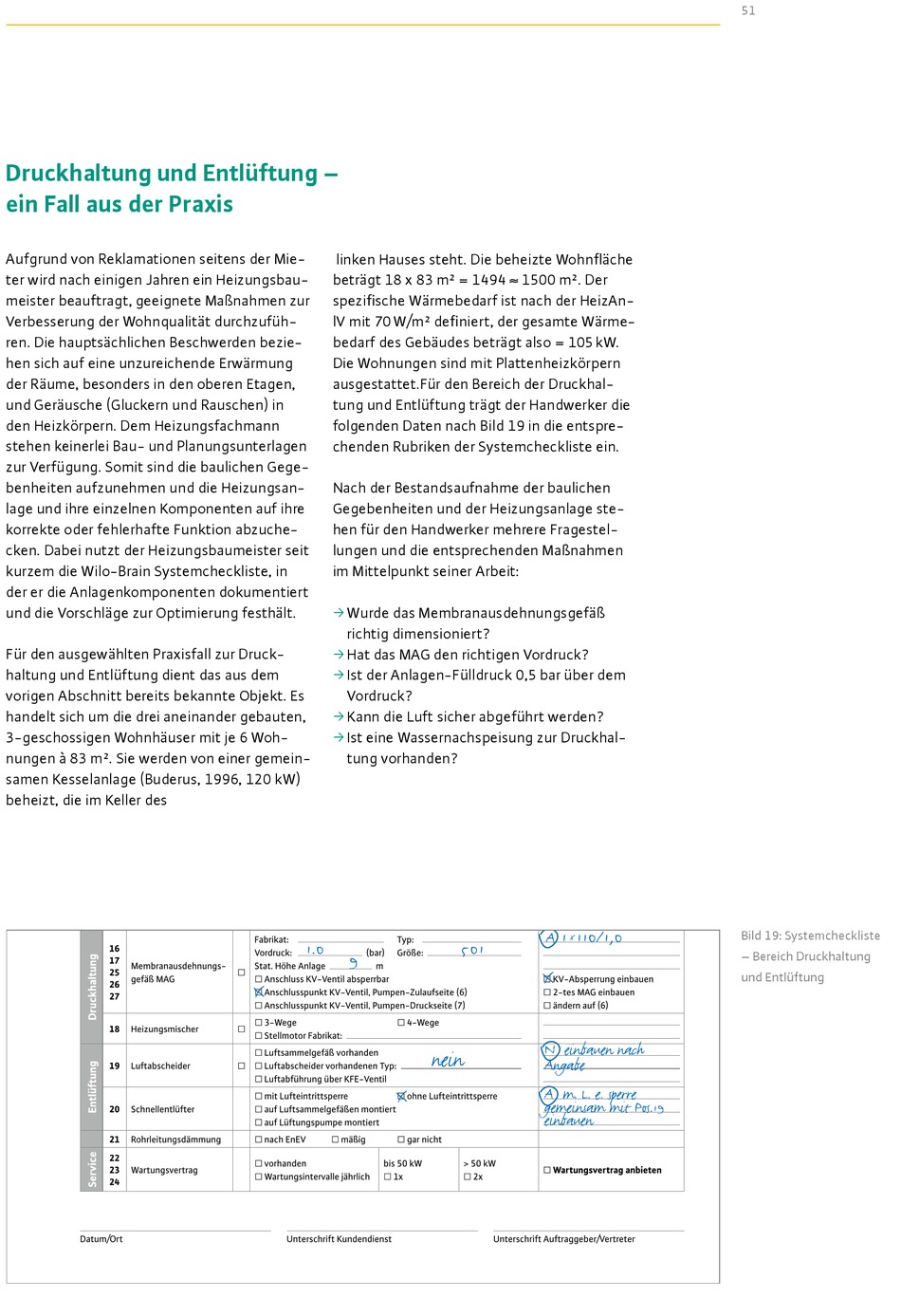

Bild 19: Systemcheckliste
– Bereich Druckhaltung
und Entlüftung
