∆p-Regelungsarten
Funktion
∆p-c Differenzdruckniveau constant
∆p-v Differenzdruckniveau variabel
Hinweis
Anwendung ist anlagenabhängig
∆p-c = Sichere Differenzdruckregelung für alle Anwendungsfälle
Der Rohrleitungswiderstand ist klein im Vergleich zum Widerstand der
ƒ
Thermostat ventile bzw. Regelarmaturen
Unabhängig von der Anzahl der geöffneten Thermostatventile wird
ƒ
weitgehend der gleiche Differenzdruck benötigt
∆p-v = Hohe Ausnutzung des Stromeinspar- und Geräuschreduzierungspotenzials
Der Rohrleitungswiderstand ist größer als der Widerstand der Thermostatventile etc.
ƒ
Der benötigte Differenzdruck nimmt mit geringer werdendem Durchfluss stark ab
ƒ
Wilo-Brain Tipps und Tricks
Bitte sprechen Sie Wilo für spezielle Regelungsarten an
bro_wb_tt_heizung__01_1401_5c_de.indd 9
Heizkurve und Nachtabsenkung
Funktion
Vorlauftemperaturregelung
abhängig von der Witterung und
der Tageszeit
Hinweis
Steilheit und Parallelität der
Heizkurve im Rahmen der War-
tung prüfen, ggf. korrigieren, um
überhöhte Vorlauftemperaturen
auszuschließen bzw. für die
Brennwerttechnik überhöhte
Rücklauftemperatur zu verhindern
bro_wb_tt_heizung__01_1401_5c_de.indd 10
Pumpe und Regelung
Pumpe und Regelung
Wilo-Brain Tipps und Tricks
Mit Wilo-Autopilot den automatischen Pumpen-
ƒ
Absenkbetrieb bei Reduzierung der Vorlauf-
temperatur aktivieren; dadurch wird in den
Absenkphasen, z. B. nachts, beim Öffnen der
Thermostatventile die Pumpenleistung drastisch
reduziert
Alternativ: vorhandene Pumpenlogik in der Kes-
ƒ
selregelung aktivieren, bei ϑ
> 18 °C sollte die
AT
Pumpe abgeschaltet werden
9
Regelungsart ∆p-c
H
= Differenzdruck-Sollwert
S
Regelungsart ∆p-v
Differenzdruck H
sich bei Q = 0 m³/h bis auf ½ H
10
31

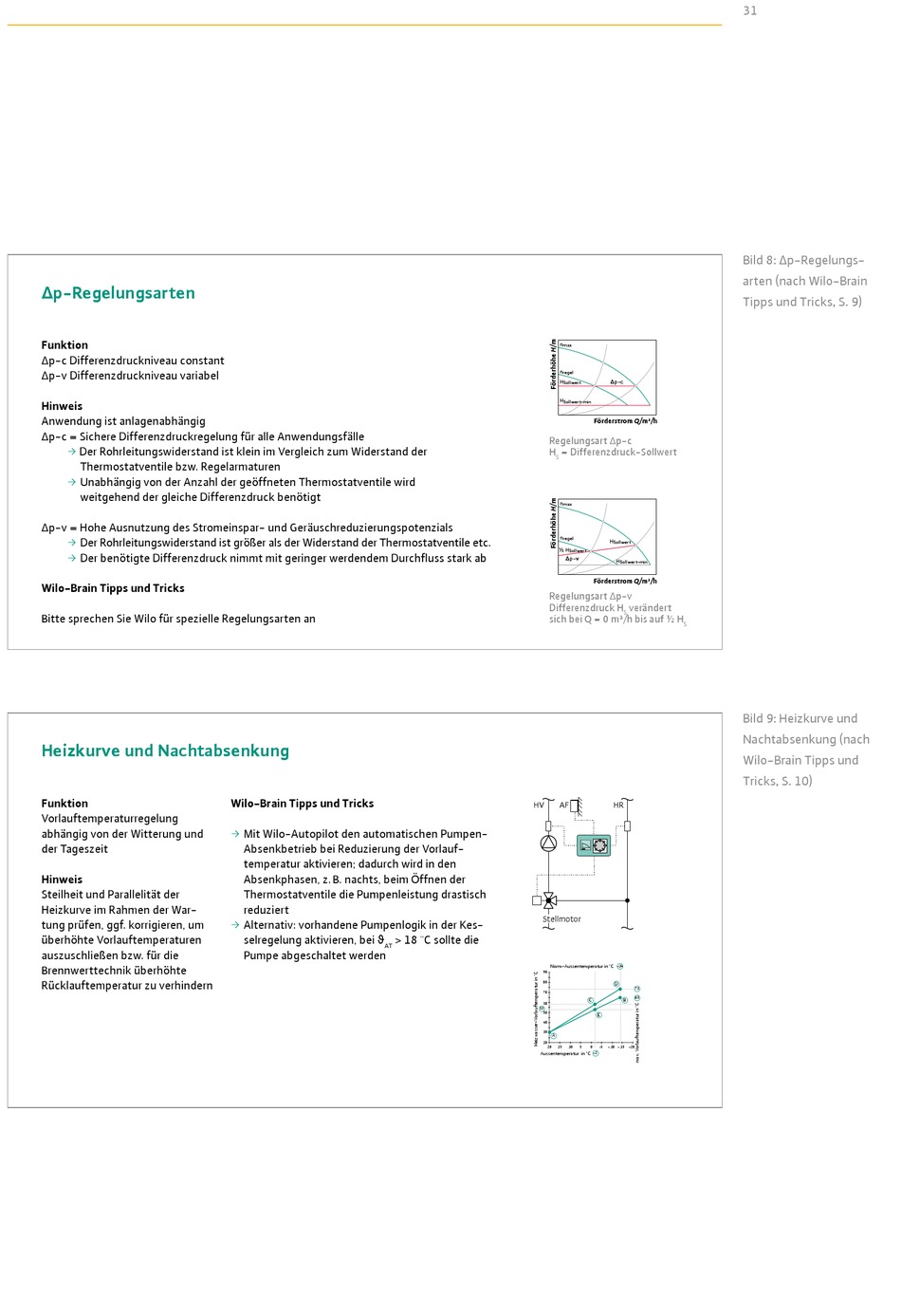

Bild 8: ∆p-Regelungs-
arten (nach Wilo-Brain
Tipps und Tricks, S. 9)
ver än dert
S
S
29.01.14 15:08
Bild 9: Heizkurve und
Nachtabsenkung (nach
Wilo-Brain Tipps und
Tricks, S. 10)
29.01.14 15:08
