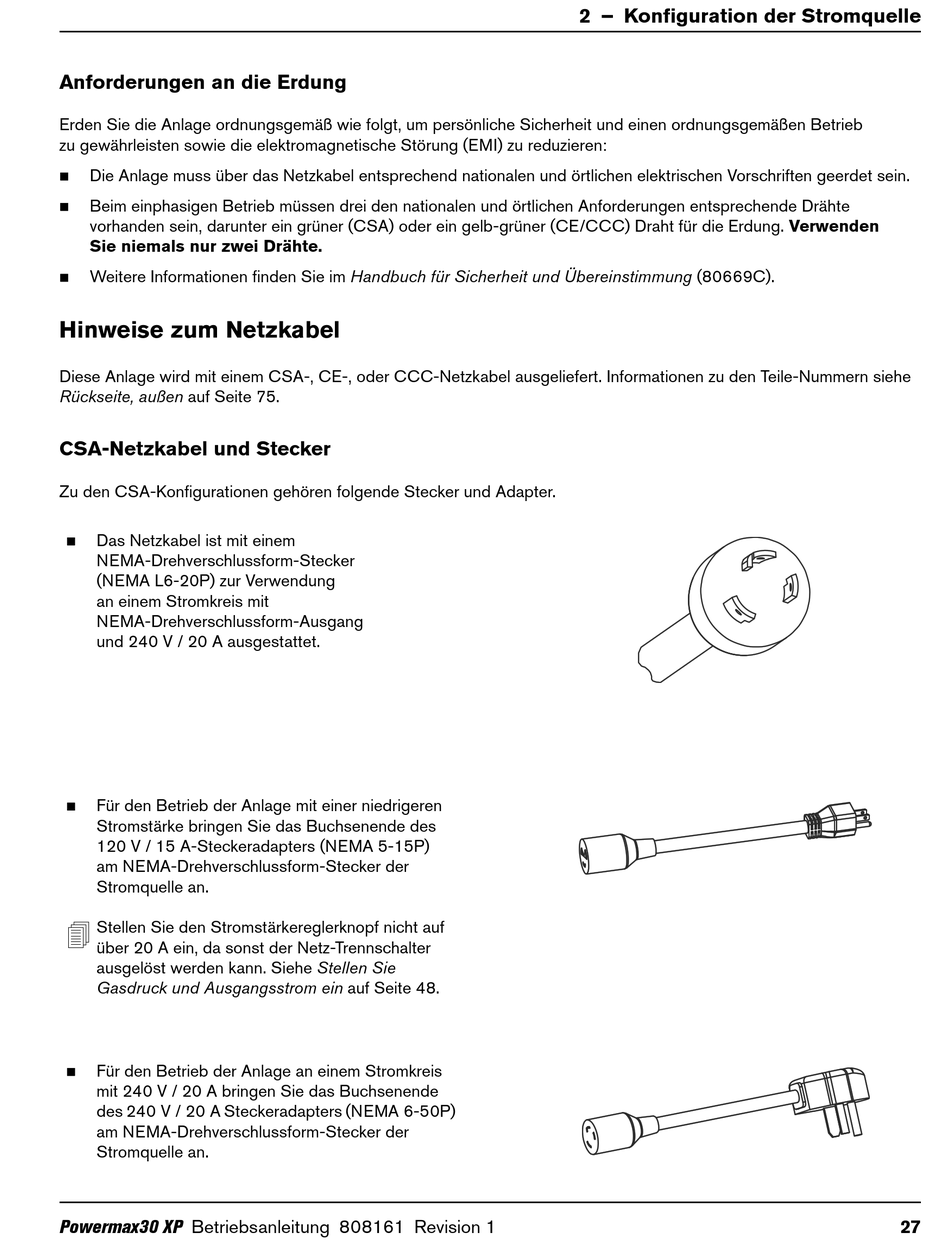

Anforderungen an die Erdung
Erden Sie die Anlage ordnungsgemäß wie folgt, um persönliche Sicherheit und einen ordnungsgemäßen Betrieb
zu gewährleisten sowie die elektromagnetische Störung (EMI) zu reduzieren:
Die Anlage muss über das Netzkabel entsprechend nationalen und örtlichen elektrischen Vorschriften geerdet sein.
Beim einphasigen Betrieb müssen drei den nationalen und örtlichen Anforderungen entsprechende Drähte
vorhanden sein, darunter ein grüner (CSA) oder ein gelb-grüner (CE/CCC) Draht für die Erdung. Verwenden
Sie niemals nur zwei Drähte.
Weitere Informationen finden Sie im Handbuch für Sicherheit und Übereinstimmung (80669C).
Hinweise zum Netzkabel
Diese Anlage wird mit einem CSA-, CE-, oder CCC-Netzkabel ausgeliefert. Informationen zu den Teile-Nummern siehe
Rückseite, außen auf Seite 75.
CSA-Netzkabel und Stecker
Zu den CSA-Konfigurationen gehören folgende Stecker und Adapter.
Das Netzkabel ist mit einem
NEMA-Drehverschlussform-Stecker
(NEMA L6-20P) zur Verwendung
an einem Stromkreis mit
NEMA-Drehverschlussform-Ausgang
und 240 V / 20 A ausgestattet.
Für den Betrieb der Anlage mit einer niedrigeren
Stromstärke bringen Sie das Buchsenende des
120 V / 15 A-Steckeradapters (NEMA 5-15P)
am NEMA-Drehverschlussform-Stecker der
Stromquelle an.
Stellen Sie den Stromstärkereglerknopf nicht auf
über 20 A ein, da sonst der Netz-Trennschalter
ausgelöst werden kann. Siehe Stellen Sie
Gasdruck und Ausgangsstrom ein auf Seite 48.
Für den Betrieb der Anlage an einem Stromkreis
mit 240 V / 20 A bringen Sie das Buchsenende
des 240 V / 20 A Steckeradapters (NEMA 6-50P)
am NEMA-Drehverschlussform-Stecker der
Stromquelle an.
Powermax30 XP Betriebsanleitung 808161 Revision 1
2 – Konfiguration der Stromquelle
27
