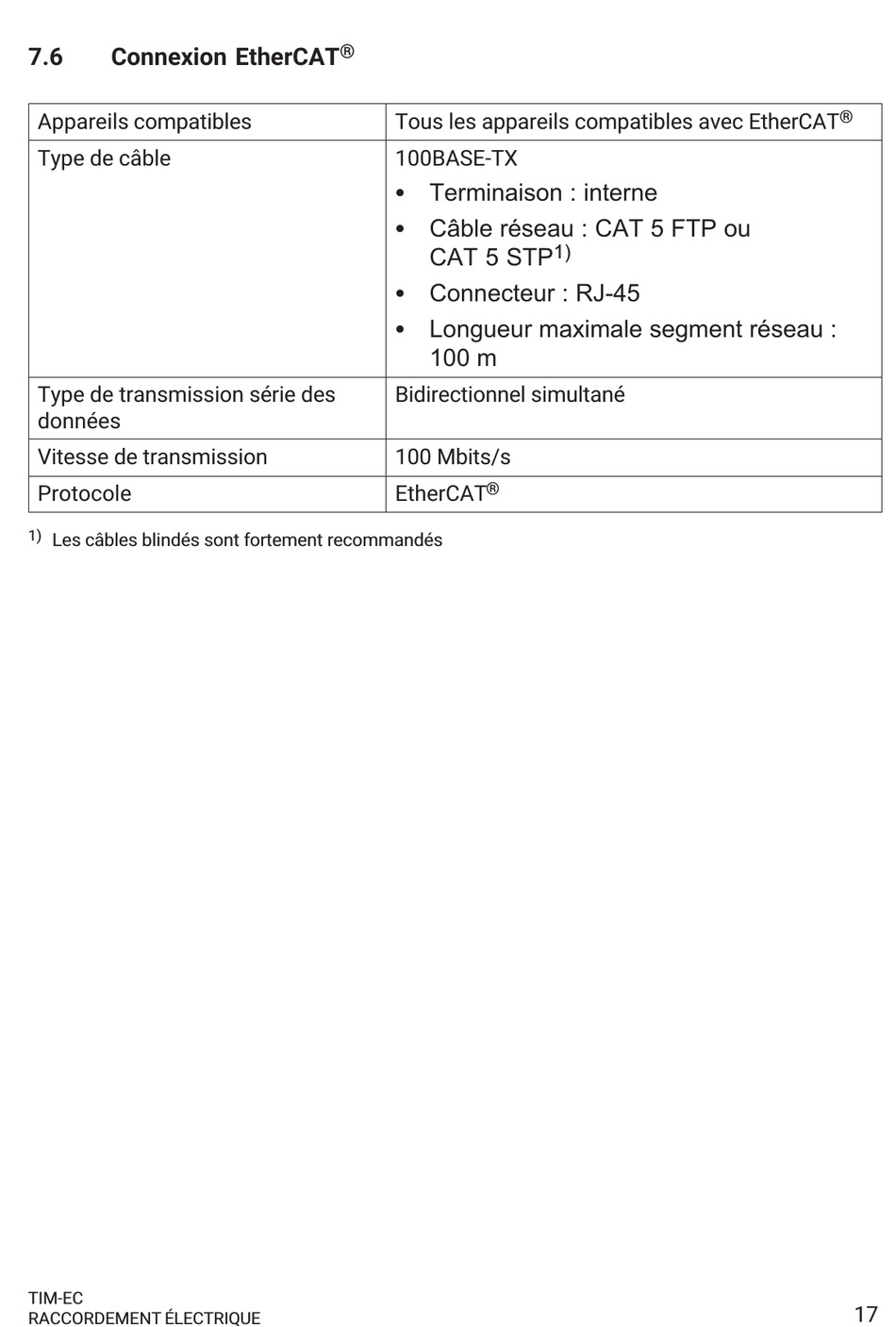

7.6

Connexion EtherCAT

Appareils compatibles
Type de câble
Type de transmission série des
données
Vitesse de transmission
Protocole
1)
Les câbles blindés sont fortement recommandés
TIM-EC
RACCORDEMENT ÉLECTRIQUE
®
Tous les appareils compatibles avec EtherCAT
100BASE­TX
S Terminaison : interne
S Câble réseau : CAT 5 FTP ou
CAT 5 STP
S Connecteur : RJ­45
S Longueur maximale segment réseau :
100 m
Bidirectionnel simultané
100 Mbits/s
®
EtherCAT
1)
®
