Aus Basiszeit x Zyklusticks ergibt sich die Abtastrate auf dem EtherCAT®­Bus.
Um nun Echtzeitmessungen durchführen zu können, müssen die Ein­ bzw. Ausgänge des
Echtzeittasks mit den Ein­ bzw. Ausgänge der Box 1 (TIM-EC) verknüpft werden.

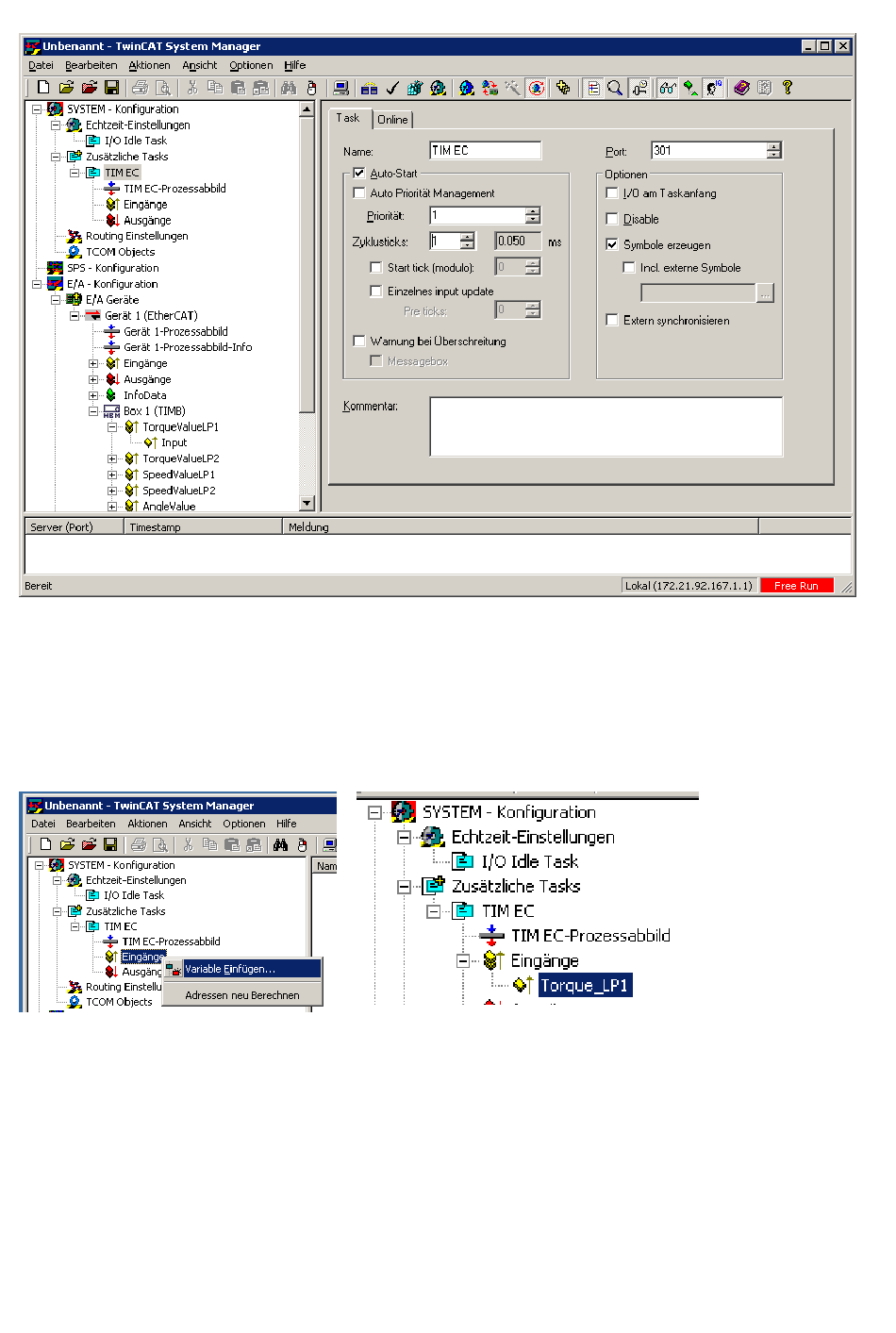

Hierzu wie im Bild unten gezeigt einen Rechtsklick durchführen, und eine neue Variable
anlegen.
Nun wird diese neue Variable verknüpft:
TIM-EC
77
ETHERCAT® KONFIGURATION
