- Seite 1 Bedienungsanleitung Deutsch ML78B...
- Seite 2 D-64293 Darmstadt Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: 7-2001.0578 DVS: A00829_02_G00_01 HBM: public 06.2018 E Hottinger Baldwin Messtechnik GmbH. Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Beschaffenheits- oder Haltbarkeits...
-
Seite 3: Inhaltsverzeichnis
........Frontplatte ML78B . -
Seite 4: Sicherheitshinweise
Gerätes beauftragt ist, muss die Bedienungsanleitung und insbesondere die sicherheitstechnischen Hinweise gelesen und verstanden haben. Restgefahren Der Leistungs‐ und Lieferumfang des ML78B deckt nur einen Teilbereich der Messtechnik ab. Sicherheitstechnische Belange der Messtechnik sind zusätz lich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu realisieren und zu verantworten, dass Restgefahren minimiert werden. - Seite 5 Veränderung schließt eine Haftung unsererseits für daraus resultierende Schä den aus. Insbesondere sind jegliche Reparaturen, Lötarbeiten an den Platinen unter sagt. Bei Austausch gesamter Baugruppen sind nur Originalteile von HBM zu verwenden. Qualifiziertes Personal Dieses Gerät ist nur von qualifiziertem Personal ausschließlich entsprechend der technischen Daten in Zusammenhang mit den nachstehend aufgeführten...
-
Seite 6: Verwendete Kennzeichnungen
Dokumente und Dateien. Auf dem Gerät angebrachte Symbole CE-Kennzeichnung Mit der CE‐Kennzeichnung garantiert der Hersteller, dass sein Produkt den Anforderungen der relevanten EG‐Richtlinien entspricht (die Konformitätserklärung finden Sie auf der Website von HBM (www.hbm.com) unter HBMdoc). ML78B A00829_02_G00_01 HBM: public... -
Seite 7: Einführung
Der Mehrkanal‐E/A‐Einschub ML78B kann im Systemgerät MGCplus mit den Anschlussplatten AP75 und AP78 betrieben werden. In Verbindung mit der Anschlussplatte AP78 wandelt der Einschub ML78B bis zu zehn digitale Signale in frei skalierbare analoge Spannungen ("10V) um. Zwei Signale können gefiltert werden (VO1, VO2). Die Ausgänge A03 ... A010 sind galvanisch getrennt. - Seite 8 Die Anschlussplatten AP75/AP78 können direkt hinter dem Verstärkereinschub oder rechts daneben (bei Ansicht von oben) eingesteckt werden. Information Nur die Anschlussplatte hinter dem Einschub ML78B hat die analogen Aus gangsspannungen VO1 und VO2! Die Ausgänge der Anschlussplatte AP78 sind in den Einstellmenüs mit AO (Analogue Output) gekennzeichnet.
- Seite 9 (VO1, VO2; AO3 ... AO10) (VO1, VO2; AO3 ... AO10) AP78 ML78B B.1 ... B.8 AP75 Blindplatte 2 analoge Ausgänge VO1, VO2 A.1 ... A.8 AP75 ML78B B.1 ... B.8 AP75 Blindplatte Abb. 3.2 Anschlussplatten‐Kombinationen im Systemgerät (Ansicht von oben) ML78B A00829_02_G00_01 HBM: public...
-
Seite 10: Anschließen
Anschließen Anschließen Anschlussplatte AP78 Die Anschlussplatte AP78 hat insgesamt zehn analoge Ausgänge, wobei zwei davon vom Messverstärker ML78B durchgeschleift sind (VO1 und VO2). Funktion Analogausgang Anschlussplatte AO3 Analogausgang Anschlussplatte AO4 Analogausgang Anschlussplatte AO5 Analogausgang Anschlussplatte AO6 Analogausgang Anschlussplatte AO7 Analogausgang Anschlussplatte AO8... -
Seite 11: Anschlussplatte Ap75
Ausgänge. Die Ein‐ und Ausgänge sind ein zeln galvanisch getrennt und haben eigene Massesy steme (GND OUT: Masse für Ausgänge; GND IN: Masse für Eingänge). Die Funktionen der Ausgänge der Anschlussplatte sind frei programmierbar (siehe Kapitel 8). ML78B A00829_02_G00_01 HBM: public... -
Seite 12: Frontplatte Ml78B

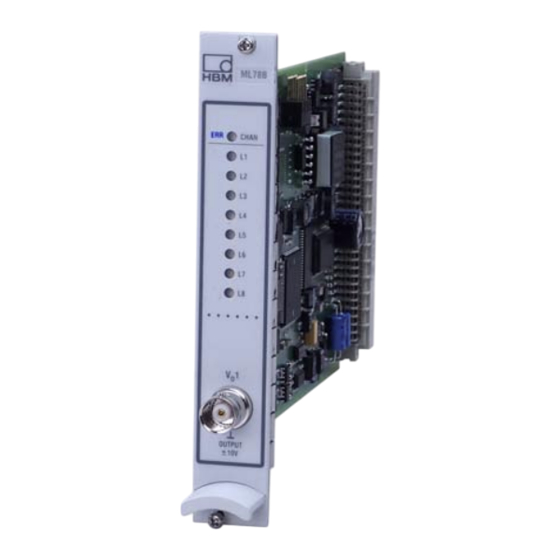

Frontplatte ML78B Frontplatte ML78B Auf der Frontplatte des Mehrkanal‐E/A‐Einschubes ML78B befinden sich neun Leuchtdioden, acht davon sind programmierbar (L1...L8). ML78B LED- Farbe Bedeutung Beschriftung ERROR/CHAN. Rot/Gelb Fehler/Kanal angewählt Rot/Gelb Je nach Programmierung Rot/Gelb Je nach Programmierung Rot/Gelb Je nach Programmierung... -
Seite 13: Messbetrieb
Die Standardanzeige des AB22A ist im Handbuch des MGCplus, Kapitel D be schrieben. Hier wird nur auf die ML78B‐spezifischen Merkmale eingegangen. Im Messbetrieb des ML78B werden in der Anzeige die Zustände der zehn Un terkanäle dargestellt. Die Unterkanäle x.1 und x.2 sind die Analogausgänge VO1 und VO2 des ML78B. - Seite 14 Einheit Messwert Abb. 6.1 Anzeige Analogausgänge (Anschlussplatte AP78) Aus = Digital‐Ausgang A = Position der Anschlussplatte AP75 hinter dem Einschub ML78B Ein = Digital‐Eingang B = Position der Anschlussplatte AP75 rechts neben Position A Quelle: CH1 Brutto Aus B: 0010.0011 ³0²...
-
Seite 15: Einstellbetrieb Analogausgänge
Signal Abbruch Kurve 1 Kurve 2 Auswahl des gewünschten Signals Kurve 3 Kurve 4 (Brutto, Netto, Spitzenwert 1, Spit Kurve 5 zenwert 2, verknüpfter Spitzen Kurve 6 Kurve 7 wert). Kurve 8 Kurve 9 Kurve 10 ML78B A00829_02_G00_01 HBM: public... - Seite 16 Einstellbetrieb Analogausgänge Anzahl Kurven Anzahl der Kurven, die vom ML78B verwaltet werden sollen. Es können System Anzeige Parameter Optionen maximal 10 Kurven mit insgesamt 128 000 Punkten verwaltet werden. Die Anzahl der Punkte pro Kurven Signalauswahl form wird gleichmäßig aufgeteilt.
- Seite 17 Punkt 5: -30 000d Punkt 6: 0 d -10V Eine anwenderspezifische Kurve wird mit Hilfe des HBM‐Programmes “MGCplus‐Assistent” über die Rechnerschnittstelle geladen (ASCII‐Datei, Trennung der Werte durch Komma, Semikolon oder Tabulator). Weitere Hin weise finden Sie in der Dokumentation auf der MGCplus‐System CD.
-
Seite 18: Kanalname
ACHTUNG: Bei Änderung der Kurvenanzahl können Kurven verloren gehen!!! 1 0 ... Anzahl Kurven Abbruch Null Extern Kanal Kurve 1 Kurve 2 Kurve 3 Kurve 4 Kurve 5 Kurve 6 Kurve 7 Kurve 8 Kurve 9 Kurve 10 ML78B A00829_02_G00_01 HBM: public... -
Seite 19: Skalierung
(z. B. kg, erste Zeile) System Anzeige Parameter Optionen und in der Einheit des Analogaus ganges (V, zweite Zeile) erfolgen. Skalierung Skalierung Analogausgang Ausgangskennlinie Punkt 1 0.0000 ... 0.0000 ... Punkt 2 50.0000 ... 10.0000 ... ML78B A00829_02_G00_01 HBM: public... -
Seite 20: Filter
(Werkseinstellung: Butter worth, 250 Hz). System Anzeige Parameter Optionen Filter Filter Analogausgang VO2 Butterworth↓ Filtertyp 1500 Hz↓ Frequenz Butterworth Bessel 10 Hz 20 Hz 40 Hz 80 Hz 250 Hz 500 Hz 1000 Hz 1500 Hz ML78B A00829_02_G00_01 HBM: public... -
Seite 21: Einstellbetrieb Digitale Ein- Und Ausgänge
Einstellbetrieb Analogausgänge Einstellbetrieb digitale Ein‐ und Ausgänge LEDs Nummer der LED auf der Front platte des Einschubes ML78B. System Anzeige Parameter Optionen Funktion Wählen Sie die Funktion der LEDs Leuchtdiode: S Übersteuerung der Analogaus gänge anzeigen Signalauswahl S Zustand der Digitaleingänge 1↓... -
Seite 22: Digital-Eingänge
Synchronisation Kurve 3 Synchronisation Kurve 4 Synchronisation Kurve 5 Beispiel: Logik High‐aktiv Synchronisation Kurve 6 Synchronisation Kurve 7 Synchronisation Kurve 8 Synchronisation Kurve 9 Synchronisation Kurve 10 Mit der steigenden Flanke wird die Kurve neu gestartet. ML78B A00829_02_G00_01 HBM: public... - Seite 23 Trennen Sie bei Ihren Eingaben Einzelkanäle oder Kanalgruppen durch ein Semikolon. Gruppenbereiche geben Sie mit einem Bindestrich ein. Beispiel: 1;3.5;6.2-6.5 Die ausgewählte Funktion wird ausgeführt für Kanal 1, Unterkanal 3.5 und die Unterkanal‐Gruppe 6.2 bis 6.5. ML78B A00829_02_G00_01 HBM: public...
-
Seite 24: Digital-Ausgänge
Eingang aus (z. B. Ausgang 1.3 ODER quittiert Eingang 1.3). Das Quittie rungssignal folgt dem Pegel des High‐aktiv Low‐aktiv Einganges. Per Schnittstellenbefehl Der Ausgang wird durch einen externen Schnittstellenbefehl (SOP) auf den eingestellten Logik pegel gesetzt. ML78B A00829_02_G00_01 HBM: public... - Seite 25 Einstellbetrieb Analogausgänge Beispiel: Eingang 1.3 mit der Funktion “Nullsetzen” und Ausgang 1.3 mit der Funktion “Quittierung Eingang”. Eingang 1.3 Ausgang 1.3 Start Nullsetzen Nullsetzen beendet (Quittierungssignal folgt dem Eingangspegel) Logik Auswahl der gewünschten Logik (Werkseinstellung: High‐aktiv). ML78B A00829_02_G00_01 HBM: public...
-
Seite 26: Verknüpfung
Grenzwert 3 Grenzwert 4 Kanal 1, Unterkanal 3.5 und die Übersteuerung Unterkanal‐Gruppe 6.2 bis 6.5 Brutto ↓ Signal werden in die Verknüpfung ein bezogen. log. Verknüpfung Brutto Quittierung Eingang Netto per Schnittstellenbefehl Messwert ODER High‐aktiv Low‐aktiv ML78B A00829_02_G00_01 HBM: public... -
Seite 27: Version
Quelle: Null oben in der Anzeige. Sie können maximal 45 Zeichen eingeben, wo bei diese nur im MGCplus‐Assi stenten voll angezeigt werden. Im Anzeige‐ und Bedienfeld AB22A werden maximal 19 Zeichen darge stellt. (Werkseinstellung: Quelle: Null) ML78B A00829_02_G00_01 HBM: public... -
Seite 28: Menüstruktur
1 0 ... Anzahl Kurven Bessel Abbruch Null Extern Brutto Kanal Netto SPW1 Kurve 1 SPW2 Kurve 2 Verknüpfter SPW Kurve 3 Kurve 4 Kurve 5 Kurve 6 Kurve 7 Kurve 8 Kurve 9 Kurve 10 ML78B A00829_02_G00_01 HBM: public... - Seite 29 Eingang A.8 Ausgang A.1 Ausgang A.2 Ausgang A.3 Ausgang A.4 Ausgang A.5 Nur bei AP75! Ausgang A.6 Ausgang A.7 Achtung: Je nach Position der Anschlussplatten können die Ein‐ Ausgang A.8 und Ausgänge mit B gekennzeichnet sein! ML78B A00829_02_G00_01 HBM: public...
- Seite 30 Menüstruktur System Anzeige Parameter Optionen Digital‐Ausgänge Version Version Kanal 1 Identifikation: HBM,RD002-ML78B,P4.10 Seriennummer: Quelle: Null Kommentar: ML78B A00829_02_G00_01 HBM: public...
- Seite 31 Menüstruktur ML78B A00829_02_G00_01 HBM: public...
