Einstellungen In Der Gerätesteuerung - primes Cube Originalbetriebsanleitung

Cube

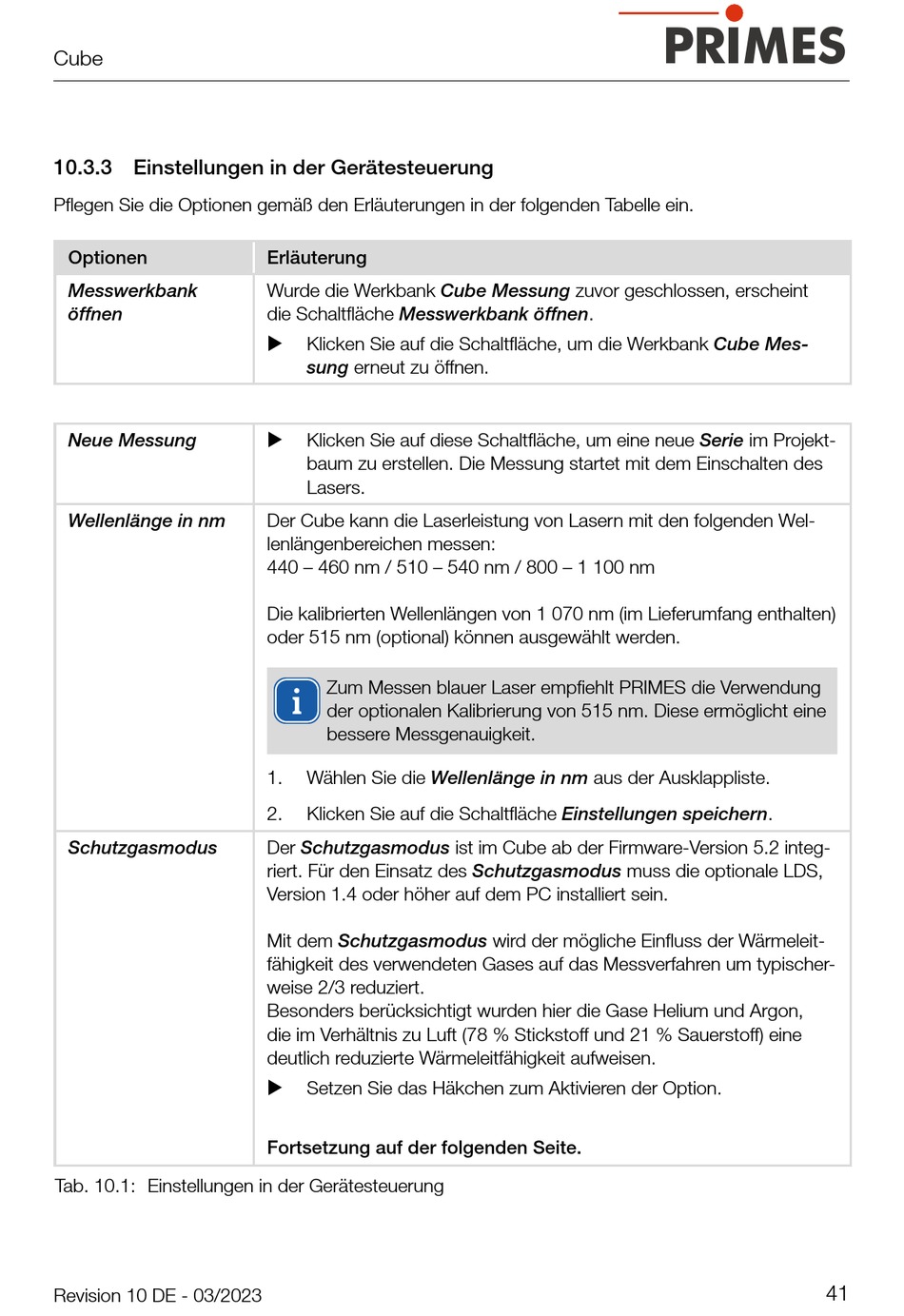

10.3.3 Einstellungen in der Gerätesteuerung
Pflegen Sie die Optionen gemäß den Erläuterungen in der folgenden Tabelle ein.
Optionen
Messwerkbank
öffnen
Neue Messung
Wellenlänge in nm
Schutzgasmodus
Tab. 10.1: Einstellungen in der Gerätesteuerung
Revision 10 DE - 03/2023
Erläuterung
Wurde die Werkbank Cube Messung zuvor geschlossen, erscheint
die Schaltfläche Messwerkbank öffnen.
 Klicken Sie auf die Schaltfläche, um die Werkbank Cube Mes-
sung erneut zu öffnen.
Klicken Sie auf diese Schaltfläche, um eine neue Serie im Projekt-

baum zu erstellen. Die Messung startet mit dem Einschalten des
Lasers.
Der Cube kann die Laserleistung von Lasern mit den folgenden Wel-
lenlängenbereichen messen:
440 – 460 nm / 510 – 540 nm / 800 – 1 100 nm
Die kalibrierten Wellenlängen von 1 070 nm (im Lieferumfang enthalten)
oder 515 nm (optional) können ausgewählt werden.
Zum Messen blauer Laser empfiehlt PRIMES die Verwendung
der optionalen Kalibrierung von 515 nm. Diese ermöglicht eine
bessere Messgenauigkeit.
1. Wählen Sie die Wellenlänge in nm aus der Ausklappliste.
2. Klicken Sie auf die Schaltfläche Einstellungen speichern.
Der Schutzgasmodus ist im Cube ab der Firmware-Version 5.2 integ-
riert. Für den Einsatz des Schutzgasmodus muss die optionale LDS,
Version 1.4 oder höher auf dem PC installiert sein.
Mit dem Schutzgasmodus wird der mögliche Einfluss der Wärmeleit-
fähigkeit des verwendeten Gases auf das Messverfahren um typischer-
weise 2/3 reduziert.
Besonders berücksichtigt wurden hier die Gase Helium und Argon,
die im Verhältnis zu Luft (78 % Stickstoff und 21 % Sauerstoff) eine
deutlich reduzierte Wärmeleitfähigkeit aufweisen.
 Setzen Sie das Häkchen zum Aktivieren der Option.
Fortsetzung auf der folgenden Seite.
41
