Küvettentransportsystem

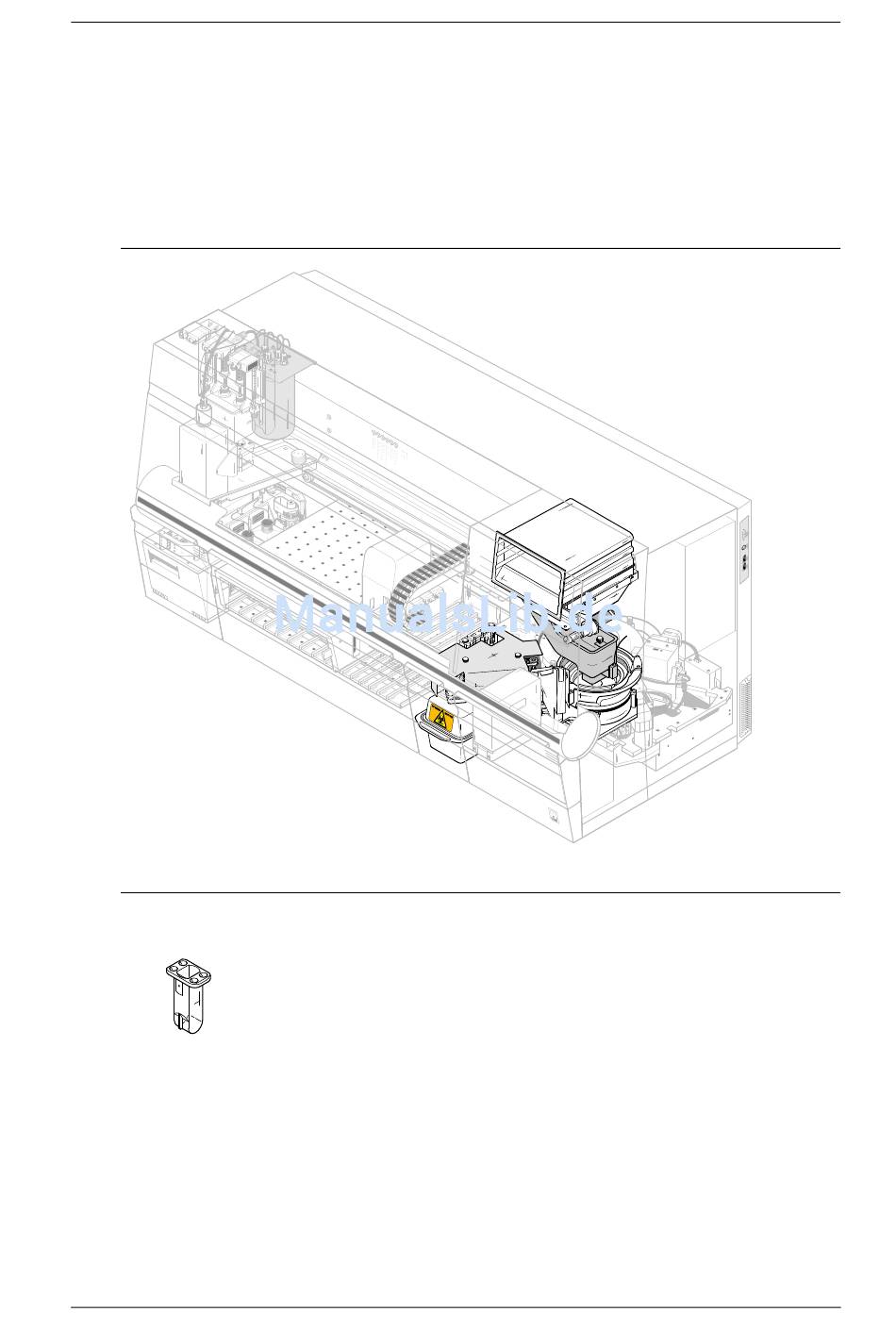

Abbildung 0-15 Küvettentransportsystem
Benutzerhandbuch · Version 1.2
Alle photometrischen Tests (mit dem FP- und dem Absorptionsphotometer) werden
in durchsichtigen Behältern durchgeführt, die als Küvetten bezeichnet werden. Das
Küvettentransportsystem transportiert neue Küvetten zum Eingang/Ausgang der
Arbeitsstation, wo sie dem Analyzerrotor zugeführt werden. Abbildung 0-15 zeigt die
Position des Küvettentransportsystems.
LE
D
F us S up
e 2A pl y
T F P
La
m p
F us
S up
e 6. pl y
3A A B
T S
S up
F us pl y
36
e 5A V
T
S up
F us pl y
10
e 3. 0V
2A
T
Abbildung 0-16 zeigt den Weg der Küvetten durch das Transportsystem, ausgehend
vom Küvettenvorratsbehälter bis hin zum Küvettenabfallcontainer.
o
Die Küvetten sind aus optisch hochwertigem Acryl gefertigt.
o
Die Länge des optischen Weges beträgt 5,0 mm.
o
Die Küvetten sind zum einmaligen Gebrauch bestimmt. Auf diese Weise kann
eine gleich bleibende optische Qualität gewährleistet und eine Verschleppung in
der Küvette vermieden werden.
o
Bei optischen Messungen beträgt das Mindestvolumen für Flüssigkeiten in einer
Küvette 120 μl und das Höchstvolumen 245 μl.
o
Eine Packung enthält ungefähr 1.000 Küvetten.
o
Vor ihrem Einsatz durchlaufen die Küvetten die Qualitätsprüfung des Systems,
wobei jede leere Küvette gemessen und mit dem akzeptablen Absorptionsbereich
verglichen wird.
