2 Systembeschreibung
Funktionale Systeme
Flüssigkeitssystem
A
B
C
D

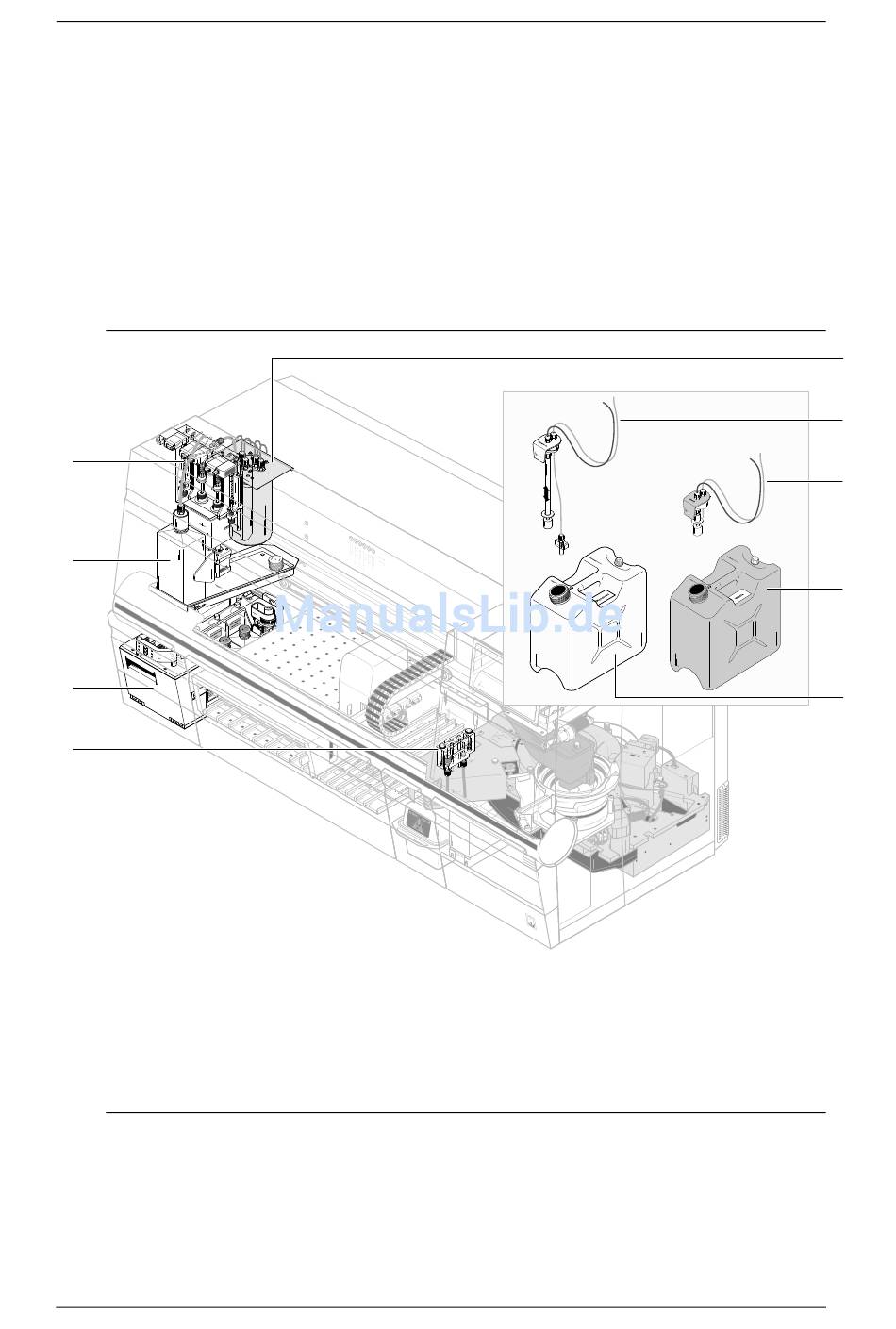

Abbildung 0-12 Hauptkomponenten des Flüssigkeitssystems
A
Pipettenmodul
B
Cleanerbehälter
C
ISE-Modul
A-20
Das Flüssigkeitssystem besteht aus den Ventilen, Pumpen, Schläuchen, Pipetten,
Flüssigkeitssensoren, Wasserreservoirs und Abwasserkanistern und der
Waschstation.
Alle im System vorhandenen Flüssigkeiten, einschließlich Proben, Reagenzien,
Kalibratoren, Kontrollen, Diluenten, Reinigungslösungen, Systemwasser und
Abwasser, werden über das Flüssigkeitssystem transportiert. Das Flüssigkeitssystem
stellt die exakten Flüssigkeitsmengen bereit, die für die Reaktions-, Verdünnungs-
und Reinigungsvorgänge benötigt werden.
LE
D
F us S up
e 2A pl y
T F P
La m p
F us
S up
e 6. pl y
3A
T A B
S
S up
pl y
F us 36
e 5A V
T
S up
pl y
F us 10
e 3. 0V
2A
T
D
Waschstation
E
Internes Wasserreservoir
F
Anschlüsse des externen
Wasserreservoirs (Sensor und
Flüssigkeit)
G
Anschlüsse des externen
Abwasserkanisters (Sensor
und Flüssigkeit)
Cedex Bio HT
H
Externer Abwasserkanister
(gelber Behälter)
I
Externes Wasserreservoir
(weißer Behälter)
