Abbildung 0-1 Position des Lasers
A
Laser hinter der Rackzugangsverkleidung
Laser Position
A Hinter der Rackzugangsverkleidung
(rechte Seite)
xxii

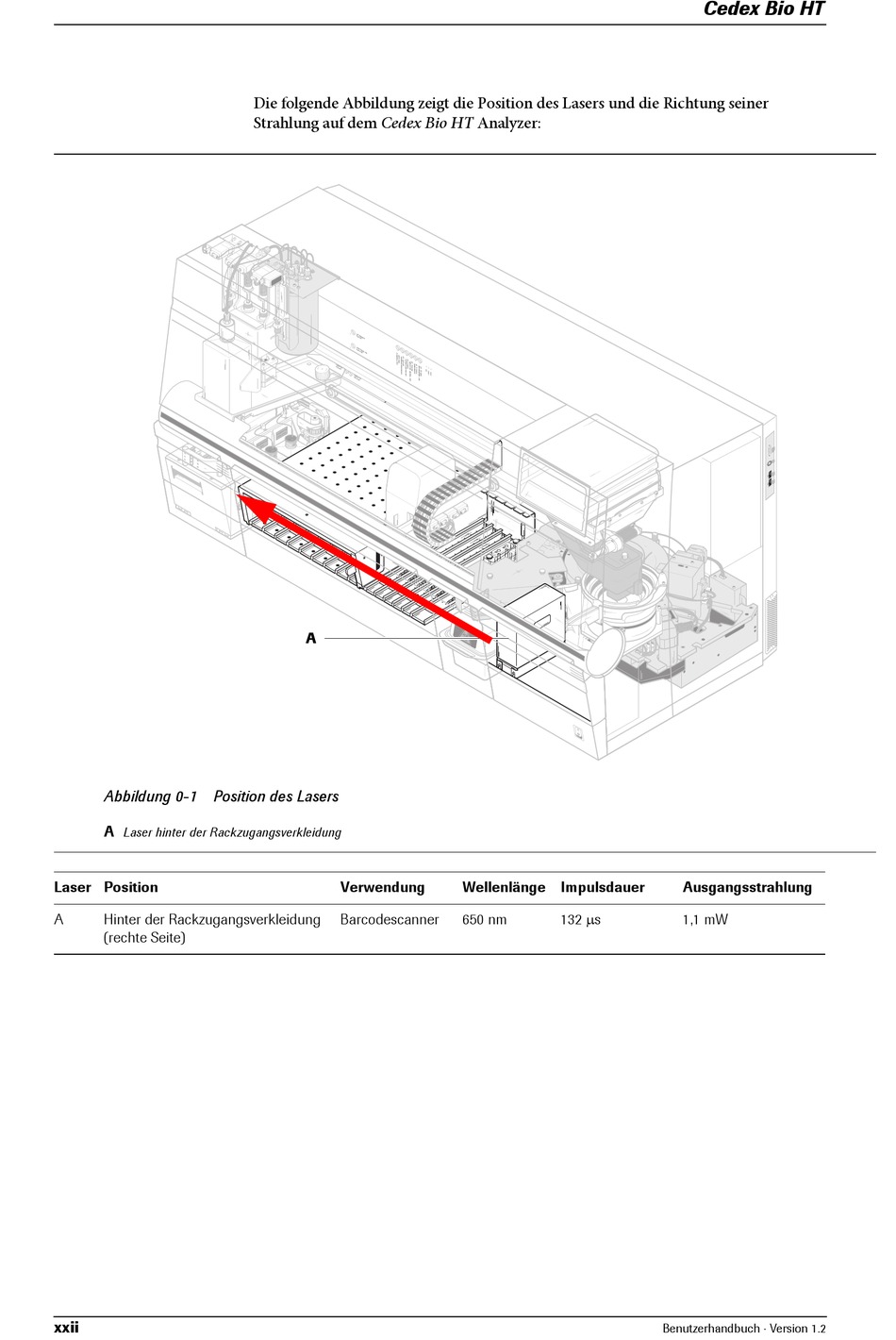

Die folgende Abbildung zeigt die Position des Lasers und die Richtung seiner
Strahlung auf dem Cedex Bio HT Analyzer:
LE D
Fu Su
se pp
2A ly FP
T
La m
Fu p Su
se pp
6. 3A ly
T A BS
Su
pp
ly 36
Fu
se 5A V
T
Su
pp
ly 10
Fu se
3. 2A 0V
T
A
Verwendung
Barcodescanner
Wellenlänge Impulsdauer
132 s
650 nm
Cedex Bio HT
Ausgangsstrahlung
1,1 mW
Benutzerhandbuch · Version 1.2
