Installation

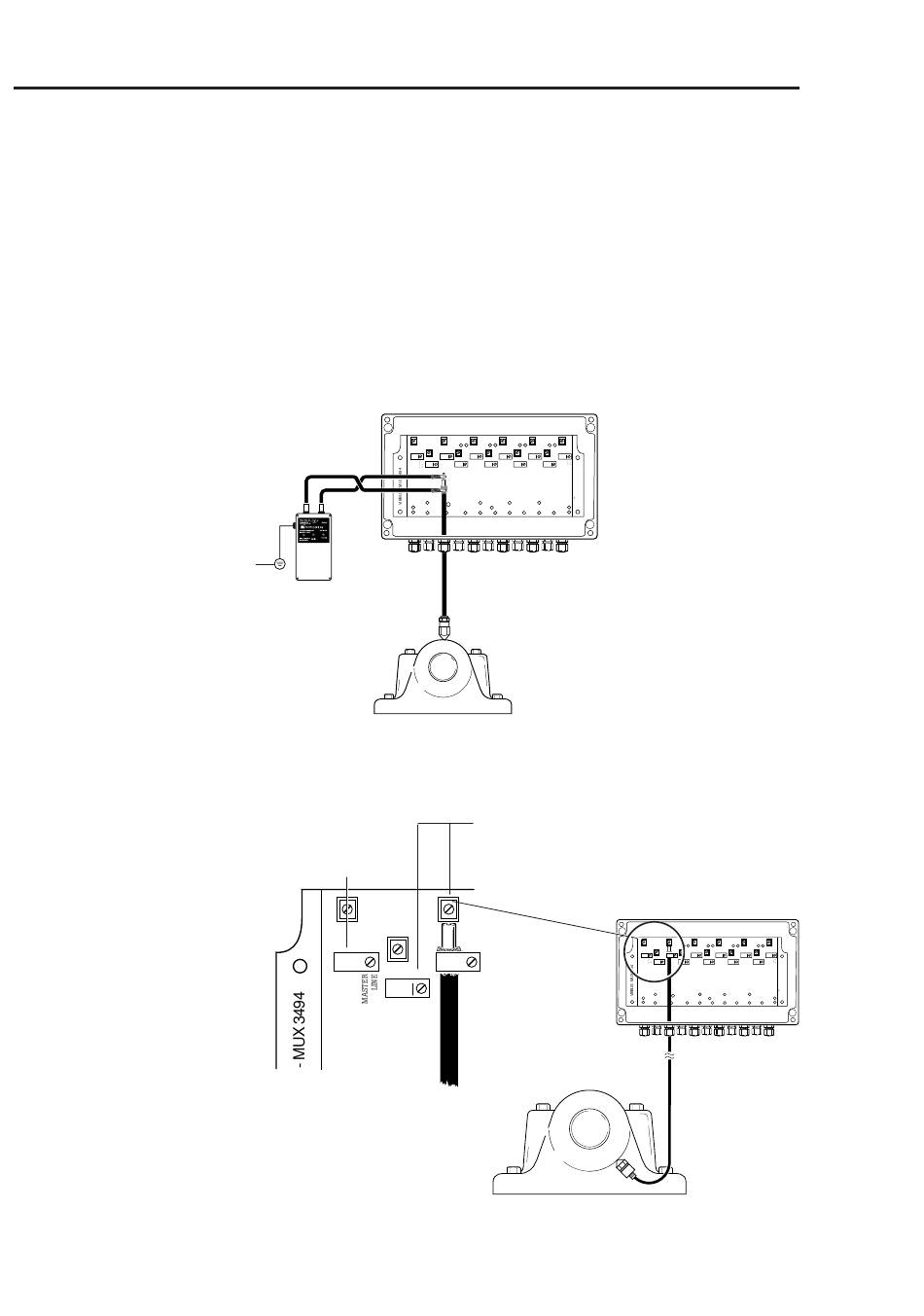

Sensorleitung prüfen mit
Installationsprüfer, VIB 8.745
Maschinen-
Schwingungssensoren im MUX anschlie-
ßen
isolieren Sie das Kabelende ab. Berücksichtigen Sie bei der Kabel-
länge die erforderliche Schlaufe von ca. 30 cm.
• Testen Sie die Leitung mit dem Installationsprüfer (VIB 8.745): Der
Zustand der Leitung wird durch eine der drei LEDs am Gehäuse
angezeigt: 'Erdschluss', 'OK', (Kurz)-'Schluss'
• Ist die Leitung 'OK', schließen Sie das Koaxialkabel an den Klem-
men im Multiplexer an.
• Ziehen Sie die Kabelverschraubung wieder fest.
potential
Anschussklemme
für Leitungsstrang
S2
S4
S6
S8
S1
S3
S5
S7
S9
Kabelverschraubungen
Anschlussklemmen für
Sensoren (S1... S9)
S2
S1
S2
S4
S6
S8
S1
S3
S5
S7
S9
