Kabelanschlüsse
Crimp-Werkzeug - VIB 81026

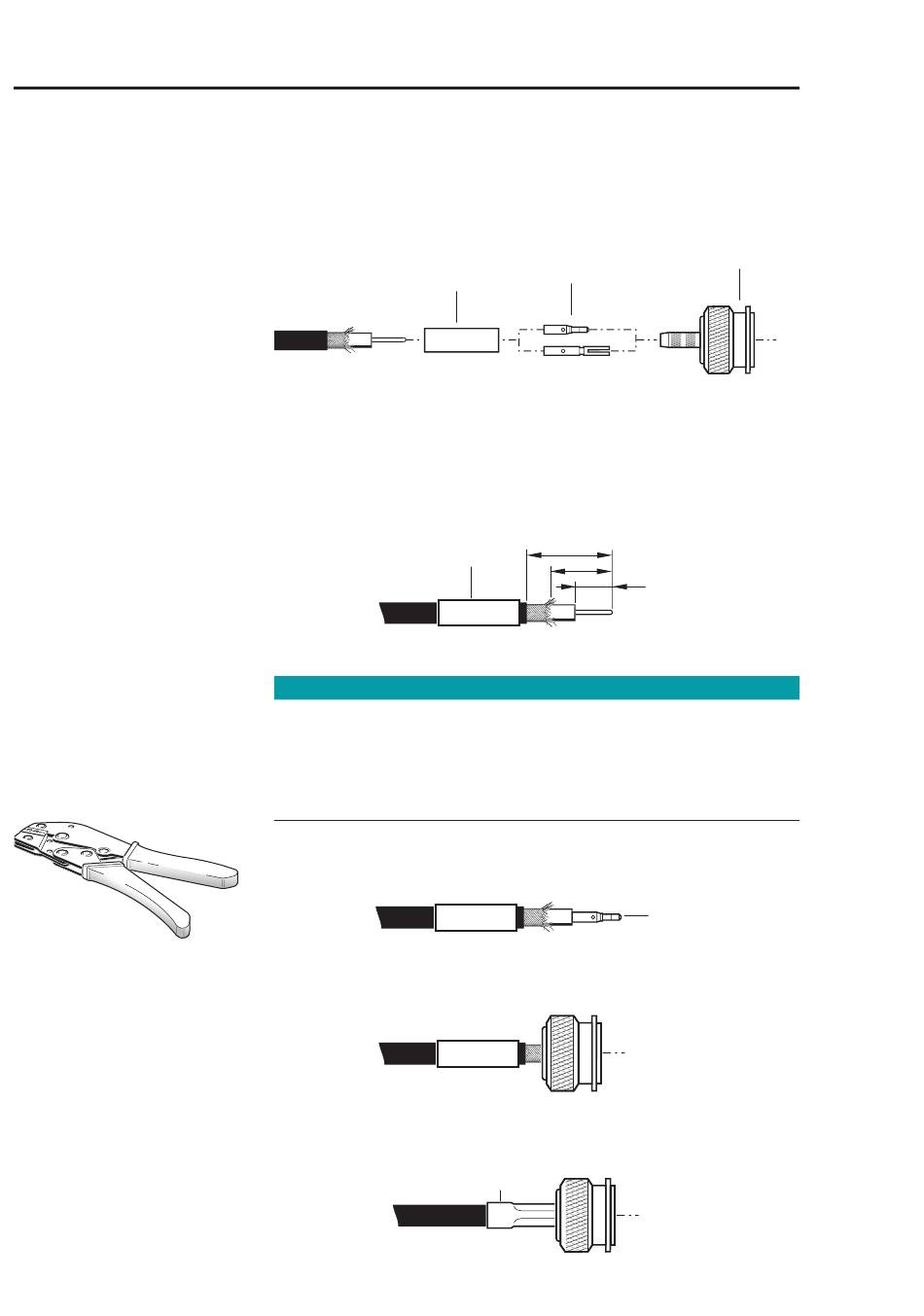

Anleitung zum Crimpen (BNC/ TNC)
Koaxialkabel
Hülse
(RG 58 ; RG 59)
• Hülse A über das freie Kabelende schieben.
• Kabelende mit einem geeigneten Werkzeug (z.B. VIB 81052) ab-
isolieren.
Kabelaufbau kann beschädigt werden!
Beim Abisolieren können Schirmleiter, Dielektrikum und Innenleiter
beschädigt werden!
Führen Sie die Arbeiten ordnungsgemäß durch. Schneiden Sie be-
schädigte Kabelabschnitte ab und isolieren das Kabelende erneut ab.
• Kontakt B über den Innenleiter bis zum Dielektrikum schieben und
mit einem Crimp-Werkzeug (z.B. VIB 81026) festklemmen.
• Abschirmung aufspreizen und das Kabel in das Steckergehäuse
einführen. Abschirmung muss über dem Klemmhals liegen.
• Hülse A über Abschirmung schieben und möglichst nahe am Ste-
ckergehäuse C klemmen.
B
A
Signalstift
16
A
8
Hinweis
A
C
Steckergehäuse
4,5
Maße in mm
B
C
