Kapitel 8: Kabelanschlüsse

Elektrokabel

Für den Anschluss der digitalen Ausgänge (u.a. Relaisausgänge) und
der Stromversorgung verwenden Sie handelsübliche ein- oder meh-
radrigen Elektrokabel (Adergröße AWG 24-12). Für die Klemmen des
Relaismoduls 1K1 benötigen Sie passende Aderendhülsen.
• Isolieren Sie das Kabelende etwa 8 mm ab.
• Öffnen Sie den Klemmenanschluss, und führen Sie das abisolierte
Kabelende bis zum Anschlag ein.
• Schließen Sie den Klemmenanschluss.

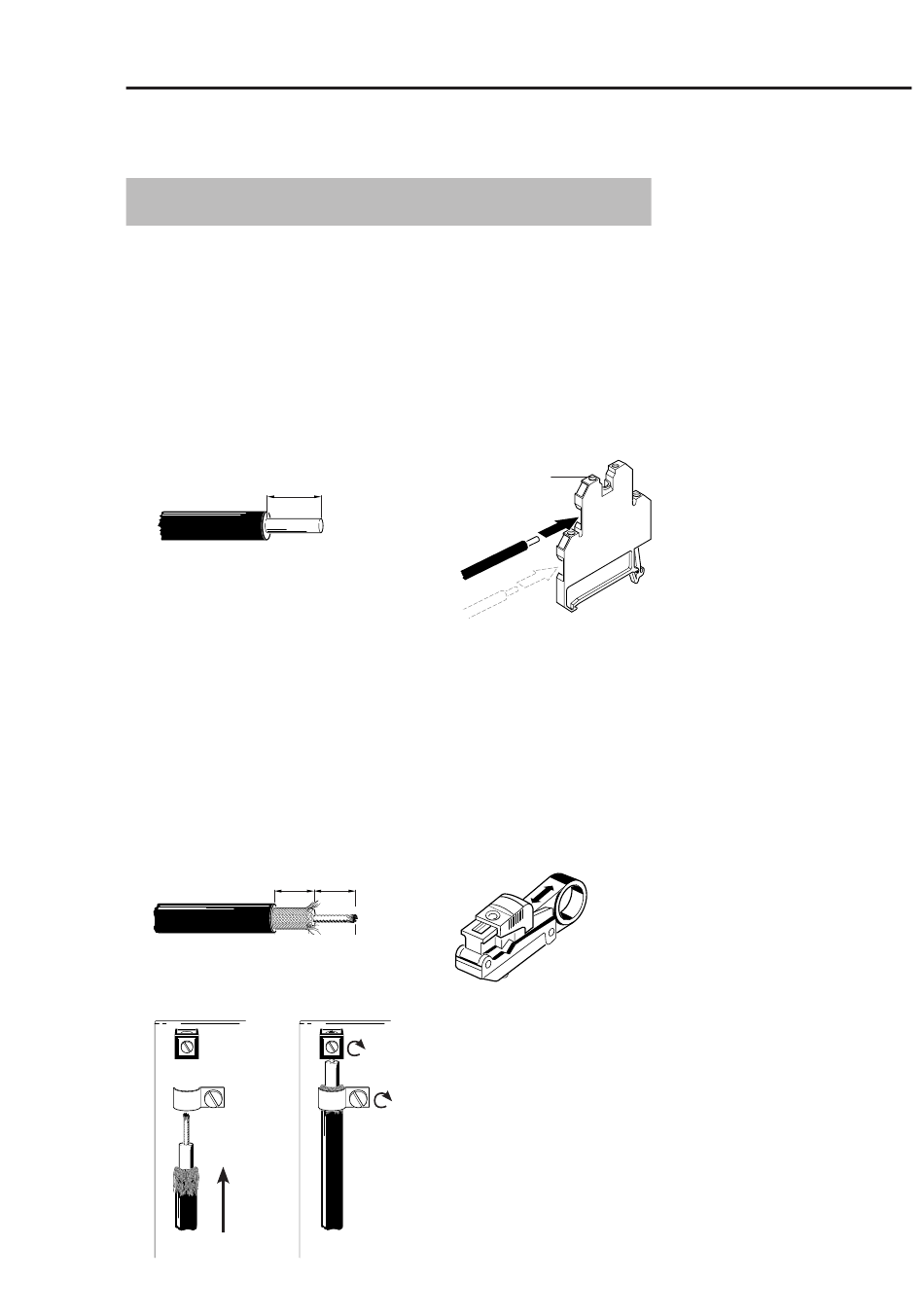

8 mm
Elektrokabel,
Adergröße: AWG 24-12

Koaxialkabel

Koaxialkabel verwenden Sie für Sensorleitungen, die Sie am MUX wie
folgt anschließen:
• Isolieren Sie das freie Kabelende mit einem geeigneten Werkzeug
ab (z.B. Abisolierwerkzeug VIB 81052). Die empfohlenen Längen
entnehmen Sie der Abbildung unten.
• Legen Sie den freien Schirmleiter um den Kabelmantel.
• Schließen Sie das Kabel an der Anschlussklemme im MUX an.
10 mm 7 mm
Koaxialkabel, RG 58
Klemmenanschluss
öffnen / schließen
Abisolierwerkzeug,
VIB 81052
