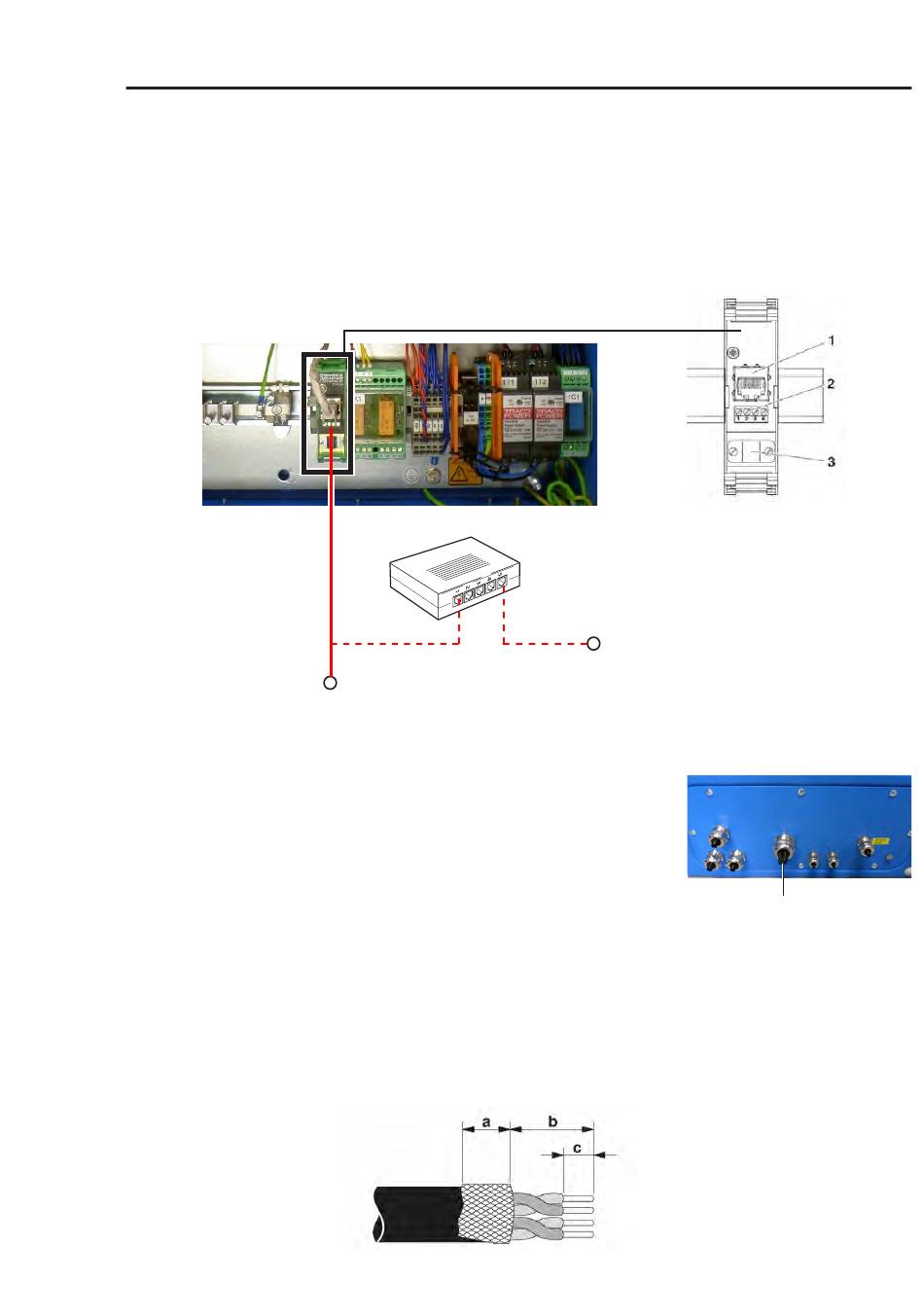

Kommunikationsleitung anschließen
Die Anlage schließen Sie über das Ethernet-Terminal (CAT 5) an
ein Datennetzwerk an. Verwenden Sie dazu ein Patch-Kabel (z.B.
VIB 5.955-X) und bei Bedarf den als Zubehör erhältlichen Ethernet-
Switch (VIB 5.959).
Patch-Kabel
(VIB 5.955-X)
Führen Sie das Patch-Kabel in den Schaltschrank:
• Öffnen Sie den Schaltschrank.
• Öffnen Sie die Kabelverschraubung M25 an der Schrankunterseite
und entfernen Sie einen der vier Dichteinsätze.
• Legen Sie eine Kabelschlaufe (ca. 30 cm).
• Schneiden Sie am betreffenden Kabelende ggf. den Anschlussste-
cker (RJ45) ab.
• Führen Sie das offene Kabelende durch die Kabelverschraubung.
Schließen Sie das Patch-Kabel am Ethernet-Terminal wie folgt an:
• Entfernen Sie den Kabelmantel um 10 mm (Länge b).
• Legen Sie das Schirmgeflecht 10 mm nach hinten über den Außen-
mantel um (Länge a).
• Entfernen Sie die Aluminiumfolie.
• Isolieren Sie die Einzeladern um 5 mm ab (Länge c).
• Legen Sie die Schirmung unter den Schellenbügel der Zugentlas-
tung (3) auf und verschrauben diese.
a = 10 mm
b = 10 mm
c = 5 mm
LAN
Ethernet-Terminal (CAT5):
1: RJ45-Buchse
Ethernet-Switch
2: Schraubanschlussklemmen
(VIB 5.959)
3: Zugentlastung mit Schirmanschluss
LAN
33
Installation
Kabelverschraubung M25
für Ethernet
