24
Installation
4.4 Schaltschrank montieren
Der Schaltschrank enthält die Basiseinheit und die Schnittstellen für
die MUX-Leitungsstränge sowie für Kommunikation, Versorgung und
digitale Schaltsignale.
Montage
• Wählen Sie einen geeigneten Montageort.
Anforderungen an den Montageort
Der Schaltschrank wird über die Versorgungsleitung geerdet. Berück-
sichtigen Sie am Installationsort eine weitere Erdungsleitung, die am
PE-Bolzen an der Schrankunterseite anzuschließen ist.
Berücksichtigen Sie den Platzbedarf für die Kabelschlaufen an der
Schrankunterseite (ca. 30 cm).
Berücksichtigen Sie den Platzbedarf zum Öffnen der Schaltschranktür
(ca. 65 cm).
• Bohren Sie vier Montagelöcher zur Befestigung des Schaltschran-
kes (vgl. Abschnitt '3.2 Maßzeichnungen', Seite 14).
• Befestigen Sie den Schaltschrank mit vier M10-Schrauben (ggf.
Montagedübel verwenden).

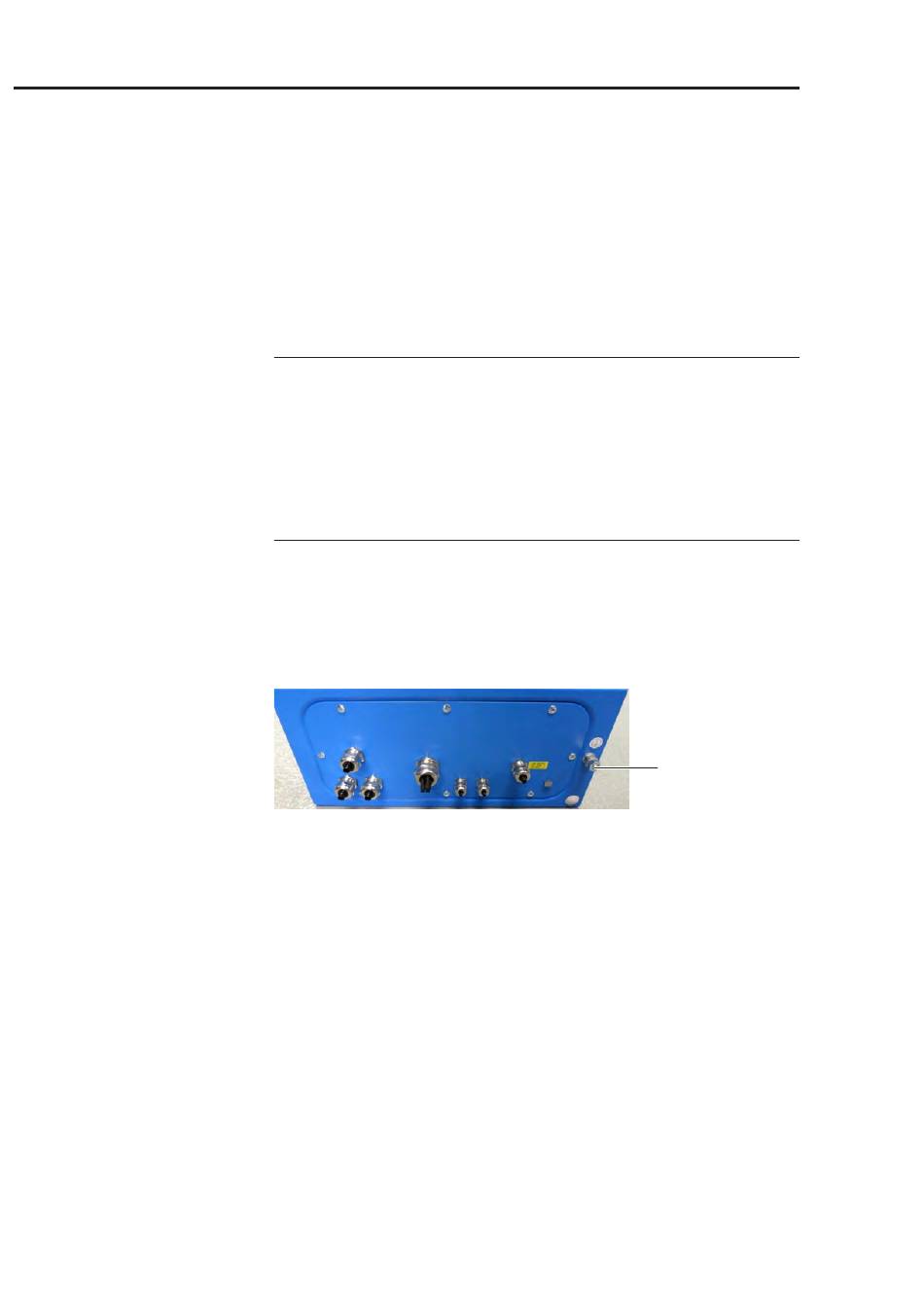

PE-Bolzen
an der Schrankunterseite
