34
Installation

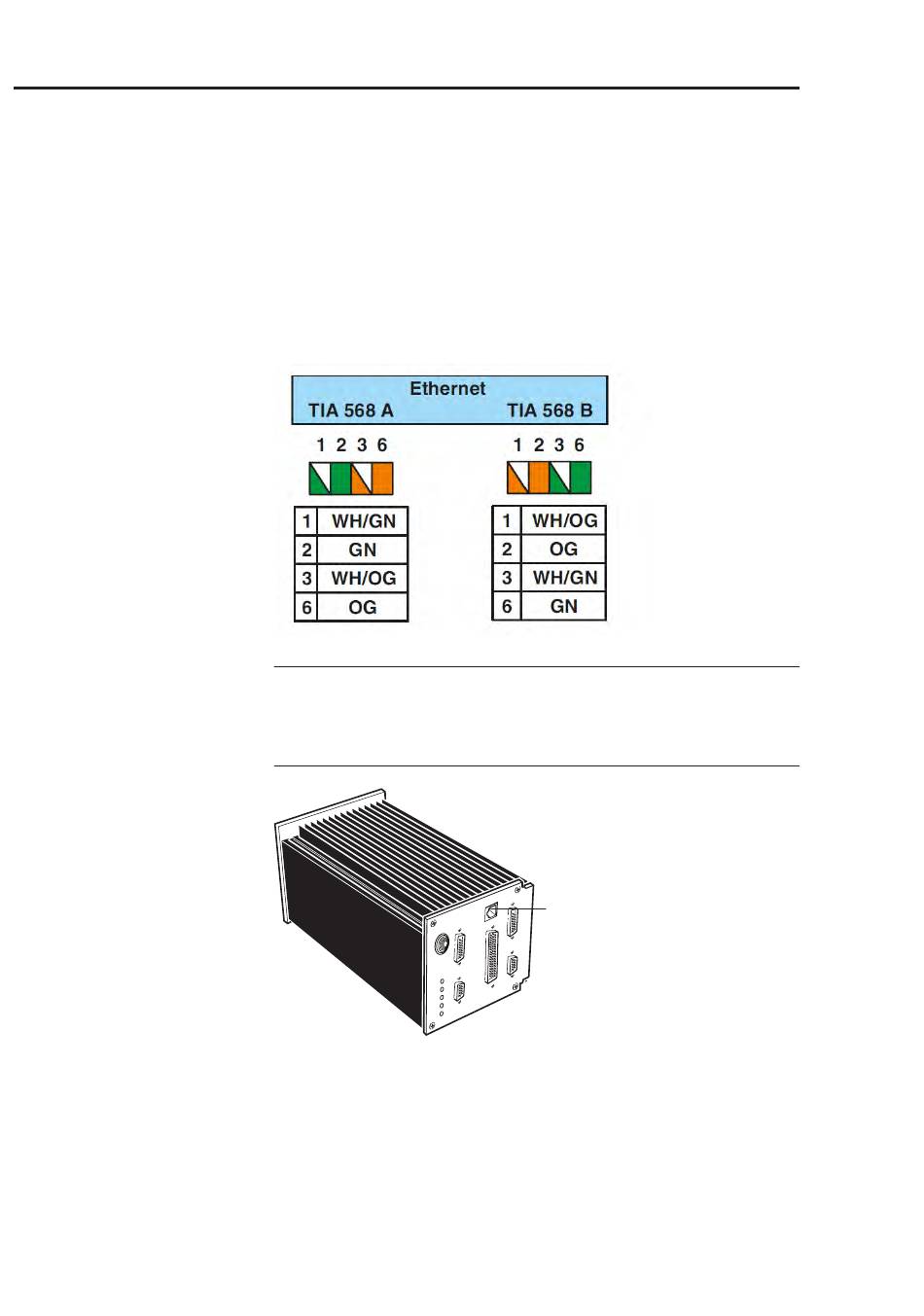

Anschlussbelegung
Farbcodierung
WH: Weiß
GN: Grün
OG: Orange
• Schließen Sie die Einzeladern an die Schraubanschlussklemmen
an (s. Schema unten). Behalten Sie dabei die Verdrillung der Ein-
zeladern möglichst bis zu den Anschlussklemmen bei.
• Ziehen Sie die Kabelverschraubung M25 wieder fest.
• Schließen Sie das Patch-Kabel an der Netzwerkdose bzw. am
Ethernet-Switch an.
1: Tx+
2: Tx-
3: Rx+
6: Rx-
Laptop direkt anschließen
Zur Inbetriebnahme und zum Service kann ein Laptop direkt an die
Ethernet-Schnittstelle (RJ45) der Basiseinheit angeschlossen werden.
Verwenden Sie dazu ein gekreuztes TwistedPair (TP) -Kabel.
Ethernet (RJ45)
