Drehzahl- und Temperatursensor am MUX anschließen
Für den Anschluss dieser Sensoren benötigen Sie spezielle MUX-
Anschlussmodule, die als Zubehör erhältlich sind:
- Anschlussmodul für Drehzahlsensor: VIB 8.313,
- Anschlussmodul für Temperatursensor: VIB 8.310

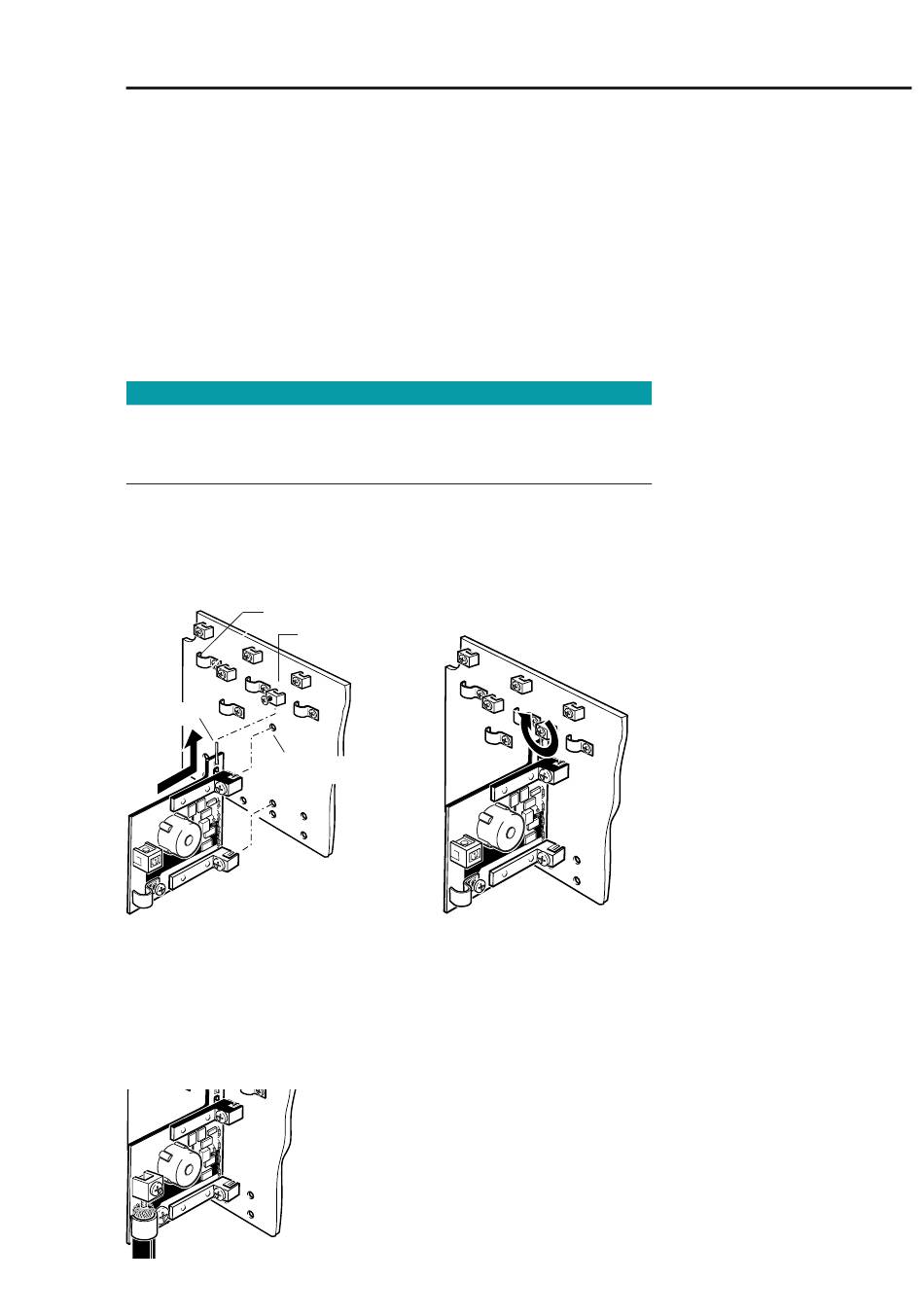

Schließen Sie das Anschlussmodul im MUX wie folgt an:
• Öffnen Sie das MUX-Gehäuse.
ESD-Schutzvorschriften beachten
Elektrostatische Entladungen können Leiterbahnen und Bauteile be-
schädigen. Platine nicht berühren.
• Entfernen Sie die Schirmklemme von der Platine.
• Führen Sie den Signalstift des Moduls in die Signalklemme.
• Schrauben Sie das Anschlussmodul fest.
• Ziehen Sie die Signalklemme fest.
Schirmklemme
Signalklemme
Signalstift
Schirmklemme
entfernt
Schließen Sie das Sensorkabel am Anschlussmodul wie folgt an:
• Öffnen Sie eine geeignete Verschraubung am MUX.
• Führen Sie das Sensorkabel in den MUX ein.
• Schließen Sie das Sensorkabel am Anschlussmodul an.
• Ziehen Sie abschließend die Verschraubung am MUX wieder fest.
HINWEIS
Installation
Anschlussmodul im MUX anschließen
Sensorkabel am Anschlussmodul
anschließen
