4.2 Sensoren an der Messstelle montieren

Hier erfahren Sie, wie Sie den Temperaturfühler VIB 6.610 und die
Drehzahlsensoren VIB 6.620 / VIB 6.622 an der Maschine montieren.
Die Montage der PRÜFTECHNIK-Schwingungssensoren ist in folgen-
der Anleitung beschrieben:
- Industrie-Beschleunigungsaufnehmer Type VIB 6.1xy, Installation
und Betrieb - Art.Nr. VIB 9.831.D
- Mini-Beschleunigungsaufnehmer Type VIB 6.20x, Betriebsanlei-
tung - Art.Nr. VIB 9.830.DG

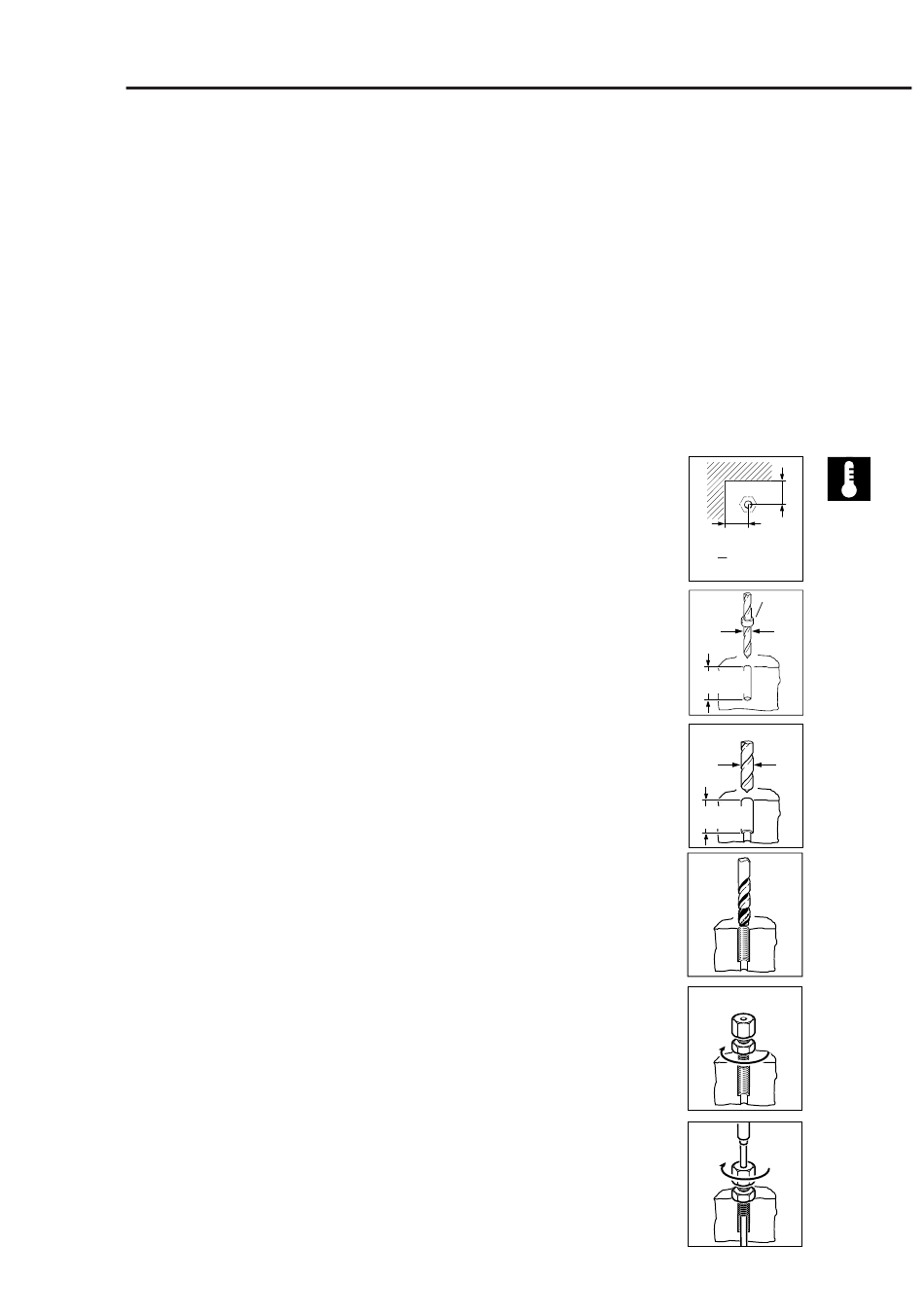

Temperaturfühler - VIB 6.610
Die Montage erfolgt mit einer druckdichten Verschraubung.
• Geeigneten Montageort wählen:
Mindestabstand zu vorstehenden Kanten berücksichtigen. Sie müs-
sen den Maulschlüssel noch ansetzen und drehen können.
• Vorbohren:
Werkzeug: Bohrer 4,1 mit Tiefenlehre.
Bohrlochtiefe >11 mm; das Bohrloch sollte nahe an das Mas-
chinenelement (z.B. Wälzlager) heranreichen, ohne dieses jedoch zu
beschädigen. Der Temperaturfühler kann um bis zu 48 mm einge-
führt werden.
• Aufbohren für Klemmstück
Werkzeug: Bohrer 6,8.
Bohrlochtiefe: ca. 11 mm.
• Gewinde für Klemmstück schneiden:
Feingewindebohrer M8 x 1.
Anschließend Bohrloch mit Druckluft säubern.
• Verschraubung montieren:
Montageschraube mit Maulschlüssel (SW 14) festziehen.
Die obere Feststellschraube bleibt gelöst, um den Temperaturfühler
einführen zu können.
• Temperaturfühler montieren:
Temperaturfühler durch die Verschraubung in das Bohrloch einfüh-
ren.
Feststellschraube mit Maulschlüssel (SW 14) festziehen.
Installation
>35 mm
Tiefen-
4.1 mm
lehre
>11 mm
6.8 mm
11 mm
M8 x 1
