Anschluss für Prozessgrößen (I/U-Pegel)
Prozessgrößen, die von einem Prozessleitsystem potentialfrei bereit
gestellt werden, erfasst die Anlage als Strom- oder Spannungspegel.
Die Signalleitung schließen Sie im MUX über das Anschlussmodul für
Strom und Spannungspegel (VIB 8.312) wie folgt an:
- Signal-Plus an Signalklemme
- Signal-Minus an Schirmklemme

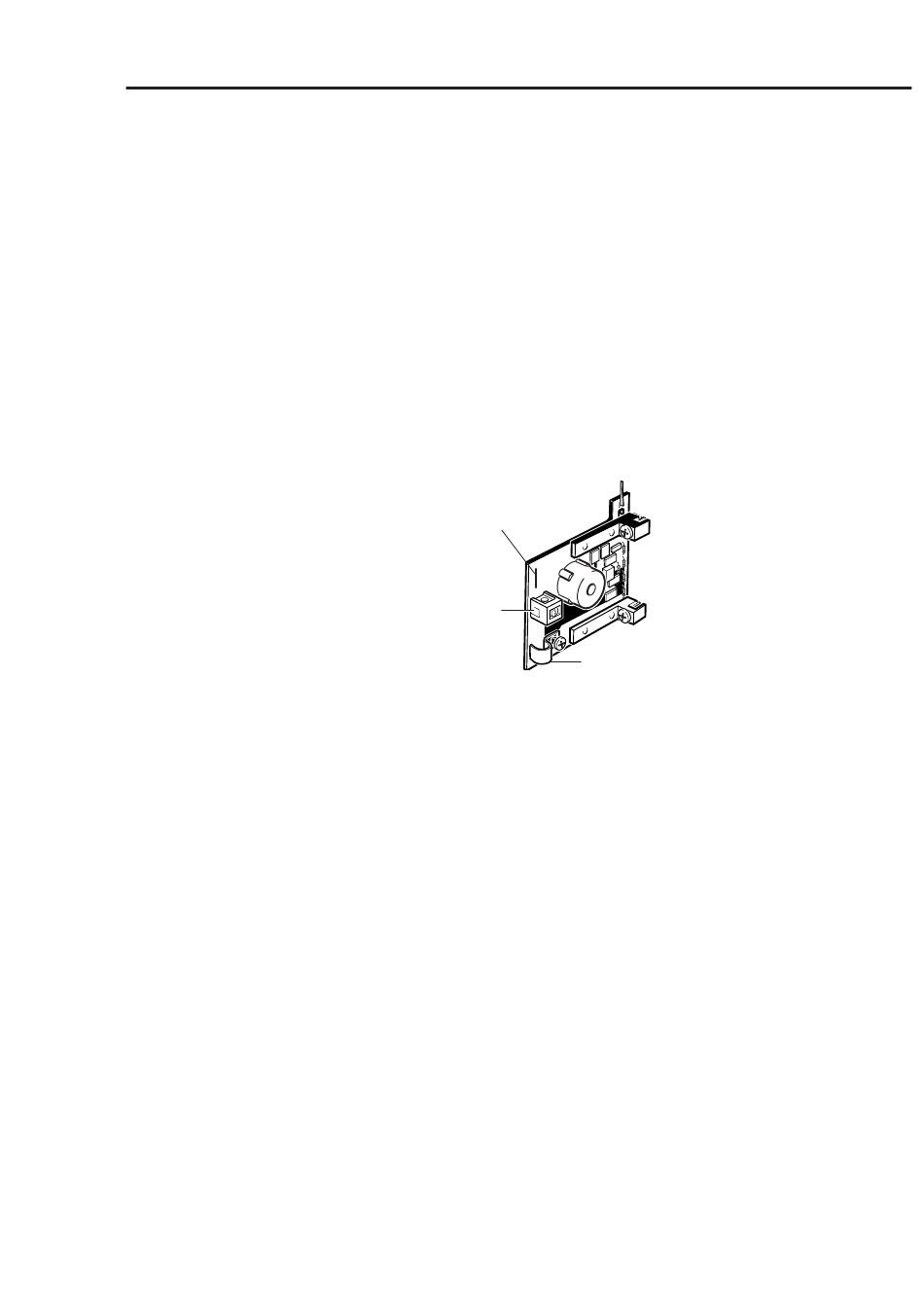

Das Modul ist standardmäßig für die Messung von Strompegeln kon-
figuriert. Zur Messung von Spannungspegeln müssen Sie eine Draht-
brücke auf dem Modul durchtrennen (s. Abbildung).
Drahtbrücke
Signal-
klemme
Schirm-
klemme
Installation
Strom-/Spannungsmodul
VIB 8.312
29
