シールドを施した電気ケーブル - Fluke VIBRONET Signalmaster Installationsanleitung

62
補足 - ケーブル接続
•. 内側のケーブル被覆を絶縁し、 MUXの該当する端子に内側のシール
ドと信号ケーブルを接続します （セクション. '同軸ケーブル'、 ページ
59を参照） 。
シールドを施した電気ケーブル
電磁的に負荷のある環境ではシールドを施した電気ケーブルをリレー
出力に使用します。
•. 開いているケーブルねじにケーブルの端を通します。
•. ケーブル被覆を絶縁し、 芯を出します。 ...
•. 芯を絶縁します （約25.mm） 。 .
•. ケーブルねじに外側のシールドを取り付けます。
•. ケーブルねじを再び締め付けます。
•. 芯を該当する端子に接続します ：

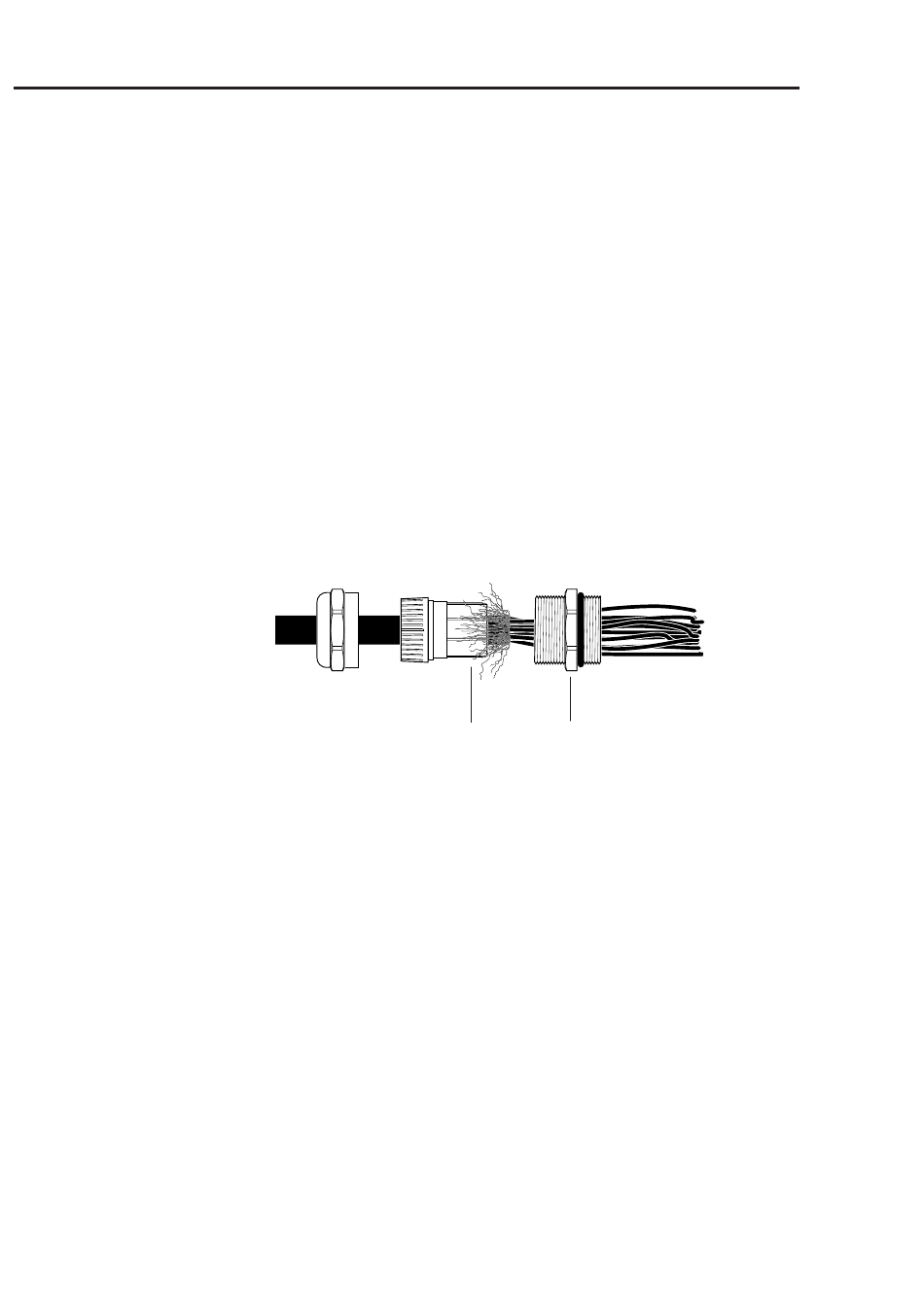

ねじに外側のシールド
を取り付けます。
ねじナッ トはハウジングに接続さ
れたままです
