リレー出力を接続する - Fluke VIBRONET Signalmaster Installationsanleitung

32
取り付け
ケーブルねじM12
リレー信号ケーブル用
* OMNITREND Centerを
使ったプログラミングにおける
標準設定
5 - 12 ： コネクター名称
リレー出力を接続する
バイナリのアラームおよび警告信号の出力用に2つのリレー出力が利
用可能です。 信号送信には市販の2線電気ケーブル (AWG 12) が適し
ています。
•. スイッチキャビネッ トを開きます。
•. キャビネッ ト下側のケーブルねじM12を開き、 シーリングインサート
を取り外します。
•. ケーブルループ （約30.cm） を設けます。
•. 信号ケーブルをケーブルねじに通します。
•. ケーブルを絶縁します。 .
•. 芯の端に適当なフェルールをクリンピングします。

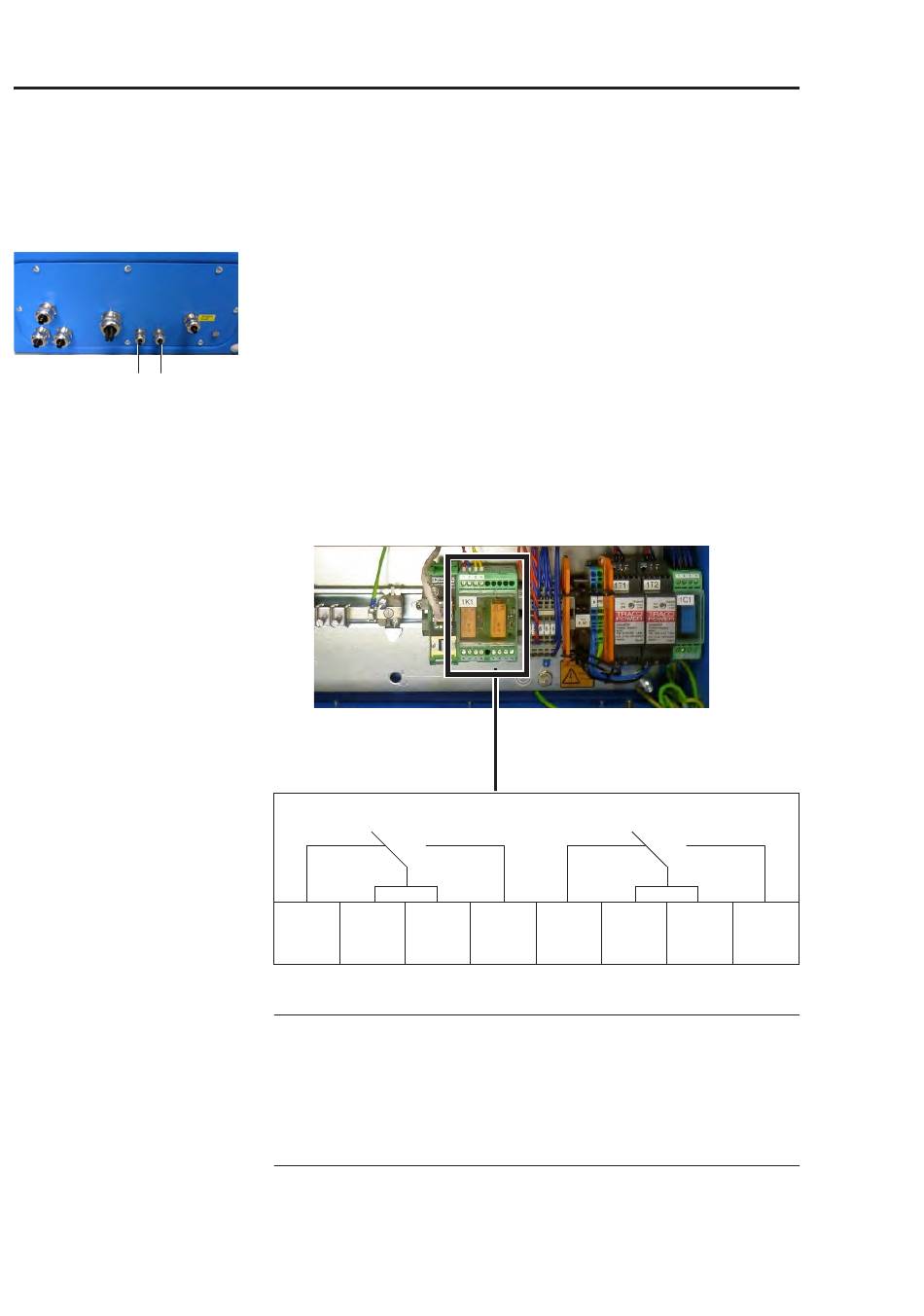

•. 芯をコネクターに接続します （下図を参照） 。 .
•. 最後にケーブルねじを再び締め付けます。
リ レー1 （センサーステータス*）
Not OK*
OK*
開1 COM 1
COM 1
5 6 7
リ レー設定
出力は 「閉」 または 「開」 として設定できます ： .
閉 ： 測定信号が設定された警告閾値を上回ると、 スイッチが接触を 「閉
じ」 、 警告値超過を表示します。 .
開 ： 測定信号が設定された警告閾値を下回ると、 スイッチが接触を 「開
き」 、 警告値超過を表示します。 .
リレー2 （アラームステータス*）
OK*
閉1 開2 COM 2
8
9 10
Not OK*
COM 2 閉2
11 12
