- Seite 1 IT200 IntelliTone Toner and Probe Bedienungshandbuch October 2003 Rev. 1 6/05 (German) © 2003, 2005 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
- Seite 2 Autorisierte Fluke Networks-Händler gewähren diese Garantie ausschließlich Endanwenderkunden für neue und ungebrauchte Produkte und sind nicht berechtigt, im Namen von Fluke Networks eine erweiterte oder andere Garantie zu gewähren. Garantieleistungen können nur dann in Anspruch genommen werden, wenn das Produkt bei einem von Fluke Networks autorisierten Fachhändler erworben wurde oder der Käufer den jeweils geltenden internationalen Preis gezahlt hat.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überschrift Seite Funktionsüberblick ....................... 1 Registrierung......................... 2 Kontaktaufnahme mit Fluke Networks ............... 2 Auspacken ........................3 ITK200 IntelliTone Kit ....................3 IT200 IntelliTone Toner.................... 3 IT200 IntelliTone Probe.................... 3 Sicherheitsinformationen ..................... 4 Batteriestatus ........................ 5 Automatische Abschaltung ..................5 Orten und Absondern von Kabeln mit der IntelliTone-Funktion....... - Seite 4 IT200 Bedienungshandbuch Signalerzeugung/Empfang mit 1-kHz-Ton-Funktion..........14 Wartung........................15 Batterielebensdauer und Batteriewechsel ............. 15 Zubehör........................16 Technische Daten ......................17 Umweltspezifikationen und Vorschriften .............. 17 Elektrische Spezifikationen IT200 Toner/Signalgeber..........18 Elektrische Spezifikationen IT200 Probe/Empfänger ..........18 Funktionskompatibilität..................19 Zulassungen und Übereinstimmung............... 19 Abmessungen ......................
- Seite 5 Abbildungen Abbildung Überschrift Seite Orten und Absondern von Kabeln ..................7 Validieren von Kabelbelegungen ..................9 Validieren von Fernsprechdienst und Polarität ..............11 Validieren von Ethernet-Dienst................... 12 Kontinuitätsprüfung ......................13 Speisung eines Telefonprüfgeräts..................14 Auswechseln der Batterie ....................16...
- Seite 6 IT200 Bedienungshandbuch...
-
Seite 7: Funktionsüberblick

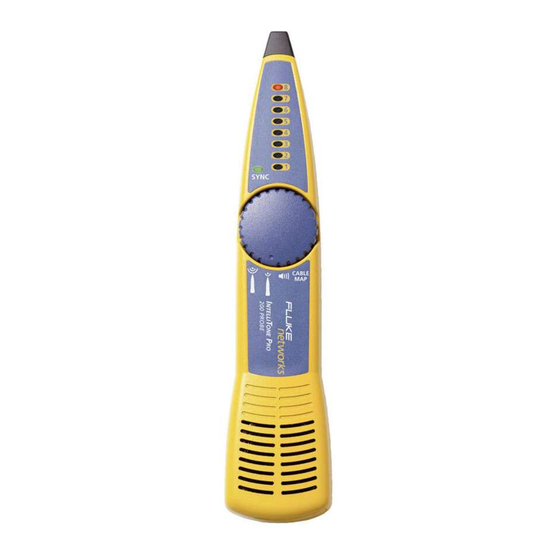

IT200 IntelliTone Toner IT200 IntelliTone Probe Funktionsüberblick Signalabschwächung und Störstrahlung oder Nebengeräusch. Der IT200 IntelliTone Toner und Probe ermöglicht Or- Die IntelliTone-Funktion ermöglicht zudem die tung, Absonderung und Validierung von paarverdrillten Verwendung des IT200 Toner und Probe zum Validieren Kabeln (UTP, Kategorie 5e, Kategorie 6), Koaxialkabeln von RJ11- und RJ45-Verkabelung und zur Fehlersuche. -
Seite 8: Registrierung
IT200 Bedienungshandbuch Registrierung Kontaktaufnahme mit Fluke Networks Eine Produktregistrierung bei Fluke Networks bietet Zugang zu wichtigen Informationen über www.flukenetworks.com Produktaktualisierungen, Fehlerbehebung und andere support@flukenetworks.com Angebote des Kundendienstes. Zur Registrierung auf der Fluke Networks-Website unter +1-425-446-4519 www.flukenetworks.com/registration das Online- • Australien: 61 (2) 8850-3333 oder 61 (3) 9329-0244 Registrierungsformular ausfüllen. -
Seite 9: Auspacken
Auspacken IT200 IntelliTone Toner Auspacken • IT200 Toner mit 9-V-Batterie Die IT200-Produkte werden mit den unten aufgeführten • 1 RJ11- RJ11-Steckverbinder Komponenten geliefert. Falls Teile fehlen oder beschädigt • 1 RJ45- RJ45-Steckverbinder sind, sofort die Verkaufsstelle verständigen. • Prüfleitungssatz, Bananenbuchsen-auf- ITK200 IntelliTone Kit Krokodilklemmen •... -
Seite 10: Sicherheitsinformationen
IT200 Bedienungshandbuch WX Warnung Sicherheitsinformationen • Toner/Signalgeber oder Probe/Empfänger Tabelle 1 zeigt die an diesem Tester und in diesem niemals an Schaltkreisen mit mehr als 100 V Handbuch verwendeten internationalen verwenden. elektrischen Symbole. • Beschädigte Toner/Signalgeber, Probe/ Empfänger oder Prüfleitungen nicht einsetzen. Tabelle 1. -
Seite 11: Batteriestatus
Batteriestatus W Vorsicht Für weitere Informationen zur Batterie siehe “Batterielebensdauer und Batteriewechsel” auf Seite 15. • Schaltfeldanschlüsse nicht mit den Prüfleitungsspitzen berühren, und nicht mit Automatische Abschaltung Prüfleitungsspitzen in Kabelbündel eindringen. Falls dies wiederholt geschieht, können die Der Toner/Signalgeber schaltet sich nach 4 Stunden Prüfleitungsspitzen beschädigt werden. - Seite 12 IT200 Bedienungshandbuch Orten und Absondern von Kabeln: Hinweis Wenn das IntelliTone-Signal auf einem Den IT200 Toner/Signalgeber gemäß Abbildung 1 an Zweileiterkabel nicht geortet werden kann, ist einen Anschluss bzw. ein Anschlussfeld anschließen. das Kabel u. U. kurzgeschlossen. Die Funktion Den Drehschalter des Toner/Signalgebers auf Kabelbelegungs-Validierung (Seite 8) zum Prüfen drehen für einen Einklang-Ton bzw.
-
Seite 13: Orten Und Absondern Von Kabeln
Orten und Absondern von Kabeln mit der IntelliTone-Funktion ask04f.eps Abbildung 1. Orten und Absondern von Kabeln... -
Seite 14: Validieren Von Rj11- Und Rj45-Kabelbelegungen
IT200 Bedienungshandbuch Validieren von RJ11- und RJ45- werden. Siehe „Validierung der Abschirmung eines Kabels“ auf Seite 10. Kabelbelegungen • Jede LED, die einem aktiven Stift repräsentiert, Der IT100- oder IT200-Toner/Signalgeber kann mit einem blinkt kurz auf und leuchtet dann ungefähr 1 IT200 Probe/Empfänger zum Validieren der Kabelbele- Sekunde. -
Seite 15: Validieren Von Kabelbelegungen
Validieren von RJ11- und RJ45-Kabelbelegungen CABLE ask05f.eps Abbildung 2. Validieren von Kabelbelegungen... -
Seite 16: Validierung Der Abschirmung Eines Kabels
IT200 Bedienungshandbuch Validierung der Abschirmung eines Um Abschirmungs-Validierung über die LED SYNC des Probe/Empfängers zu deaktivieren, die folgenden Schritte Kabels durchführen: Um die LED SYNC des Probe/Empfängers zur Validierung Die Batteriefachabdeckung des Probe/Empfängers der Abschirmung eines Kabels beim Prüfen der gemäß... -
Seite 17: Validieren Von Fernsprechdienst Und Polarität
Validieren von Fernsprechdienst und Polarität Validieren von Fernsprechdienst und Polarität Der Toner/Signalgeber erkennt Fernsprechdienst und Schaltkreispolarität auf den Bananen-, RJ11- und RJ45- Anschlüssen des Geräts. Hinweis Dieser Test erfordert Strom von der Amtsleitung bzw. Batterie der Vermittlungsstelle. Den Toner/Signalgeber ausschalten. Den Toner/Signalgeber gemäß... -
Seite 18: Validieren Von Ethernet-Dienst
IT200 Bedienungshandbuch Validieren von Ethernet-Dienst Der Toner/Signalgeber erkennt Verbindungsimpulse für 10BASE-T, 100BASE-TX und 1000BASE-T Ethernet-Dienst auf den Stiften 1, 2 und 3, 6 der RJ45-Buchse. Den Toner/Signalgeber ausschalten. Den Toner/Signalgeber gemäß Abbildung 4 an den Schaltkreis anschließen. Den Drehschalter des Toner/Signalgebers auf SERVICE drehen. -
Seite 19: Prüfen Der Kontinuität
Prüfen der Kontinuität Prüfen der Kontinuität Mit dem Toner/Signalgeber können Schaltkreise und Komponenten auf Kontinuität geprüft werden. Beim Prüfen von Schaltkreisen sicherstellen, dass kein Strom vorhanden ist. Die Funktion SERVICE des Toner/Signalgebers verwenden, um Strom auf Telefonleitungen und Ethernet-Schaltkreisen festzustellen. Ein Voltmeter verwenden, um andere Arten von Schaltkreisen auf Strom hin zu prüfen. -
Seite 20: Speisung Eines Telefonprüfgeräts
IT200 Bedienungshandbuch Speisung eines Telefonprüfgeräts Der Toner/Signalgeber kann 6 V in einen 600 Ω-Schaltkreis einspeisen, um ein Telefonprüfgerät zu betreiben, wenn die Amtsleitung bzw. Batterie der Vermittlungsstelle nicht vorhanden ist. Den Toner/Signalgeber ausschalten. Den Toner/Signalgeber gemäß Abbildung 6 an den Sprechkreis anschließen. -
Seite 21: Wartung
Wartung WX Warnung Wartung Zur Vermeidung von Stromschlag oder Das Gehäuse mit einem weichen, mit Wasser Verletzungen folgende Vorschriften einhalten: angefeuchtetem Tuch reinigen. Bei Bedarf eine milde • Seife verwenden. Vor dem Auswechseln der Batterie Toner/ Signalgeber oder Probe/Empfänger ausschalten W Vorsicht und alle Prüfleitungen entfernen. -
Seite 22: Zubehör
IT200 Bedienungshandbuch Zubehör Für Zubehör (Tabelle 2) Fluke Networks kontaktieren. Für die neueste Liste von IT200-Zubehör und Informationen zu anderen Kabeltestern die Fluke Networks-Website unter www.flukenetworks.com besuchen. Tabelle 2. Zubehör Fluke Networks Modell- Zubehör oder Teilenummer Prüfleitungssatz, MT-8203-22 Bananenbuchsen-auf- Krokodilklemmen Prüfleitungssatz,... -
Seite 23: Technische Daten
Technische Daten Technische Daten Spezifikationen gelten für 23 C, sofern nicht anders vermerkt. Umweltspezifikationen und Vorschriften Betriebstemperatur C bis 40 Lagerungstemperatur C bis +60 Relative Feuchtigkeit Betrieb 95 % (10 C bis 35 (% RH ohne Kondensation) 75 % (35 C bis 40 ungeregelt <... -
Seite 24: Elektrische Spezifikationen It200 Toner/Signalgeber
IT200 Bedienungshandbuch Elektrische Spezifikationen IT200 Toner/Signalgeber 6 V in 600 Ω Sprechbatteriespannung Ausgangsleistung 5 V Spitze-Spitze Spannungsschutz 100 V Tonfrequenzen IntelliTone Signale: Zwei codierte digitale Signale Analog: 1 kHz Analogsignal Batterietyp und 9 V, alkalisch (NEDA 1604A oder IEC 6LR61); 20 Stunden typisch Batterielebensdauer Automatische Schaltet sich nach 4 Stunden Inaktivität automatisch ab. -
Seite 25: Funktionskompatibilität
Technische Daten Funktionskompatibilität Produktkompatibilität Funktioniert mit herkömmlichen IntelliTone Toner/Probe-Funktion IntelliTone Toner und Probe Signalgebern/Empfängern IntelliTone-Ortungsmodus IntelliTone-Absonderungsmodus Kabelbelegungs-Validierung Validieren der Abschirmung 1-kHz-Ton Optische / akustische Annäherungsanzeige Erfordert IntelliTone IP200 Probe/Empfänger. Abmessungen Zulassungen und Übereinstimmung Toner/Signalgeber: 14,1 cm x 7,5 cm x 3,2 cm Übereinstimmung mit den relevanten Richtlinien der Europäischen Union. - Seite 26 IT200 Bedienungshandbuch...
