第8章 ： ケーブル接続

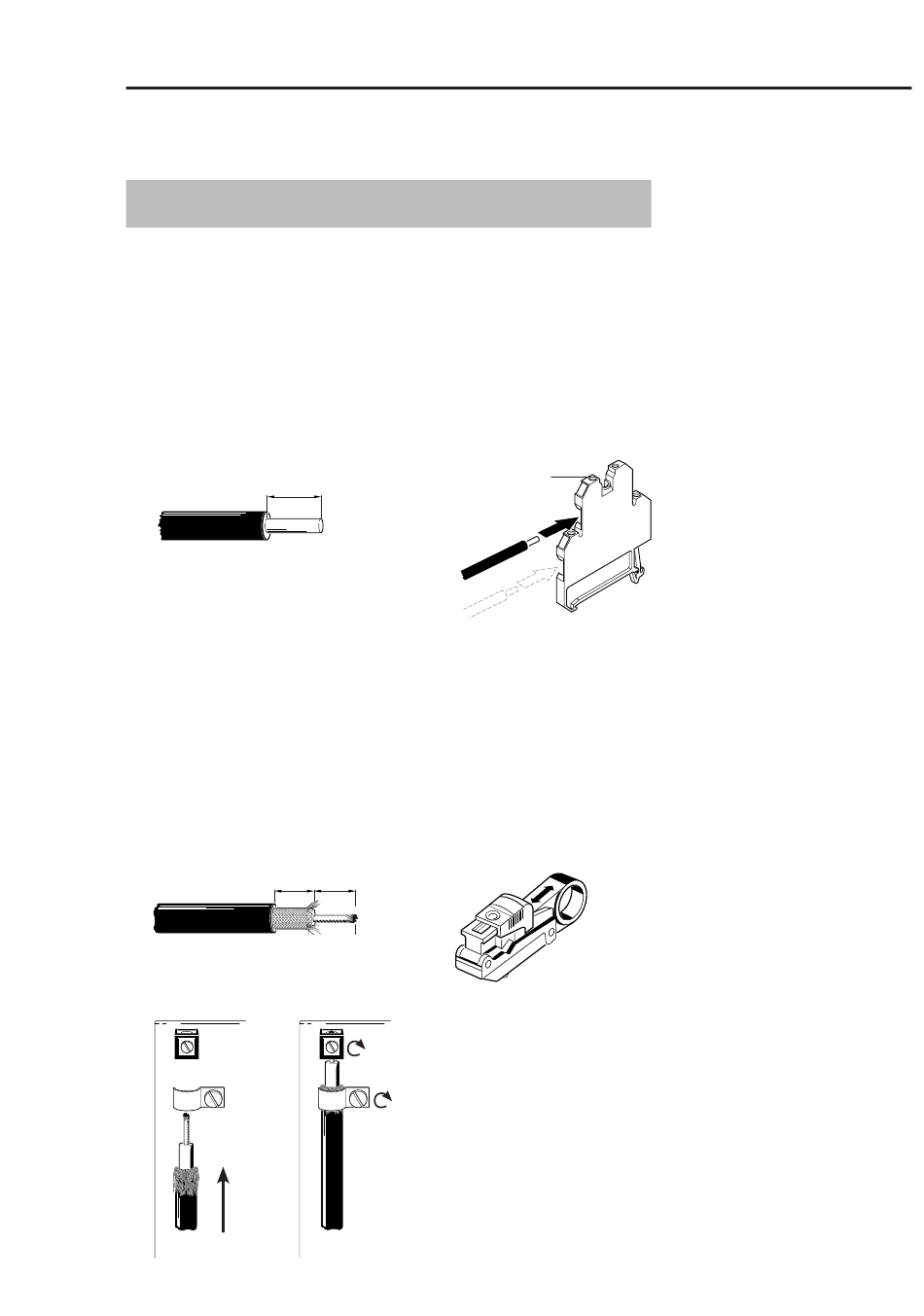

電気ケーブル
デジタル出力 （リレー出力） および電源の接続には、 市販の単芯または
複数芯電気ケーブル （芯サイズAWG 24-12） を使用します。 リレーモジ
ュール1K1の端子には適当なフェルールが必要です。
•. ケーブルの端を8.mm絶縁します。 .
•. 端子接続を開き、 絶縁したケーブルの端を当たるまで挿入します。
•. 端子接続を閉じます。
同軸ケーブル
8 mm
電気ケーブル、
芯サイズAWG 24-12
センサーケーブルには同軸ケーブルを使用し、 MUXに次のように接続
します ：
•. あいているケーブルの端を適切な工具で絶縁します （例えば絶縁工
具VIB.81052） 。 推奨長さは下の図を参照してください。
•. ケーブル被覆のまわりにシールドを取り付けます。 .
•. ケーブルをMUXの接続端子に接続します。
10 mm 7 mm
同軸ケーブル、 RG 58
端子接続を開く / 閉
じる
絶縁工具、
VIB 81.052
59
ケーブル接続
