Fluke VIBRONET Signalmaster Installationsanleitung Seite 92

1. Ziffer: VIBRONET Signalmaster Basiseinheit (1 ... 9)
2. Ziffer: Leitungsstrang (1 ... 3)
3. Ziffer: MUX (1 ... 6)
Zubehör und Hilfsmittel zur Kennzeichnung
Die zur Kennzeichnung vorgesehenen Klebeetiketten sind als Zube-
hör erhältlich. Artikel-Nr.: VIB 8.361.
Im Anhang finden Sie Kopiervorlagen zur Dokumentation der instal-
lierten Messstellen und MUXe (vgl. Abschnitt 'Kopiervorlagen', Seite
64).
Druck Gelb RAL 1016
Druck Weiss RAL 9003
MASTER No. STRING No. MUX No.
Ansicht gesamt
DIN ISO 16016 Blatt 1/1 Benennung EDV-Nr.
Wiedergabe sowie Vervielfältigung dieser Zeichnung, Verwendung und Mitteilung ihres Inhaltes
nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Bedruckung Vibronet Mux VIB 8.306
Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmustereintragung vorbehalten.
© 2013 by PRÜFTECHNIK AG
Sonstiges
verwendet bei VIB 8.306, VIB 8.306-S und VIB 8.306-CCV
Eigenschaften
Größe LxB (mm) 220 x 120 Lösungsm. Beständ. 
Toleranzen (mm) . Beständigkeit nach Norm:
Radius (mm) . Luftfeuchte Bereich von/bis:
Druckfarbe(n) Hintergrund VIBRONET: Untergrund .
Gelb RAL 1016 Temp. Beständigkeit Bereich von/bis:
Schrift: Weiss RAL 9003 Trägerpapier  Rolle  Bogen
Beschriftbarkeit  ja  nein  vertikal geschlitzt
Material Druckträger .  horizontal geschlitzt
Laminat  ja  nein Trägerbandbreite von: bis:
C Dateiumbenennung 04.07.13 Sch 1145  matt  glänzend Ausrichtung auf Rolle  Abst. Rand links, mm:
B neues Schriftfeld / 17.05.13 Sch 1126 Abdecketikett  ja  nein  Abst. Rand rechts, mm:
Maße Gehäuse hinzugefügt
Zeichnungs Nr.:  zentriert
A 13.09.05 Sei x Oberfläche  kratzfest Konformität
wischfest  REACH /ROHS
Pos. Änderung Datum Name Ä-Nr.
UV-Lackierung  ja  nein Stanze vorhanden  ja  nein
Klebstoff  permanent Zeichnungs Nr.:
 stark haftend
 ablösbar
MUX-Kennzeichnung
Basiseinheit-Nr.
Leitungsstrang-Nr.
MUX-Nr.

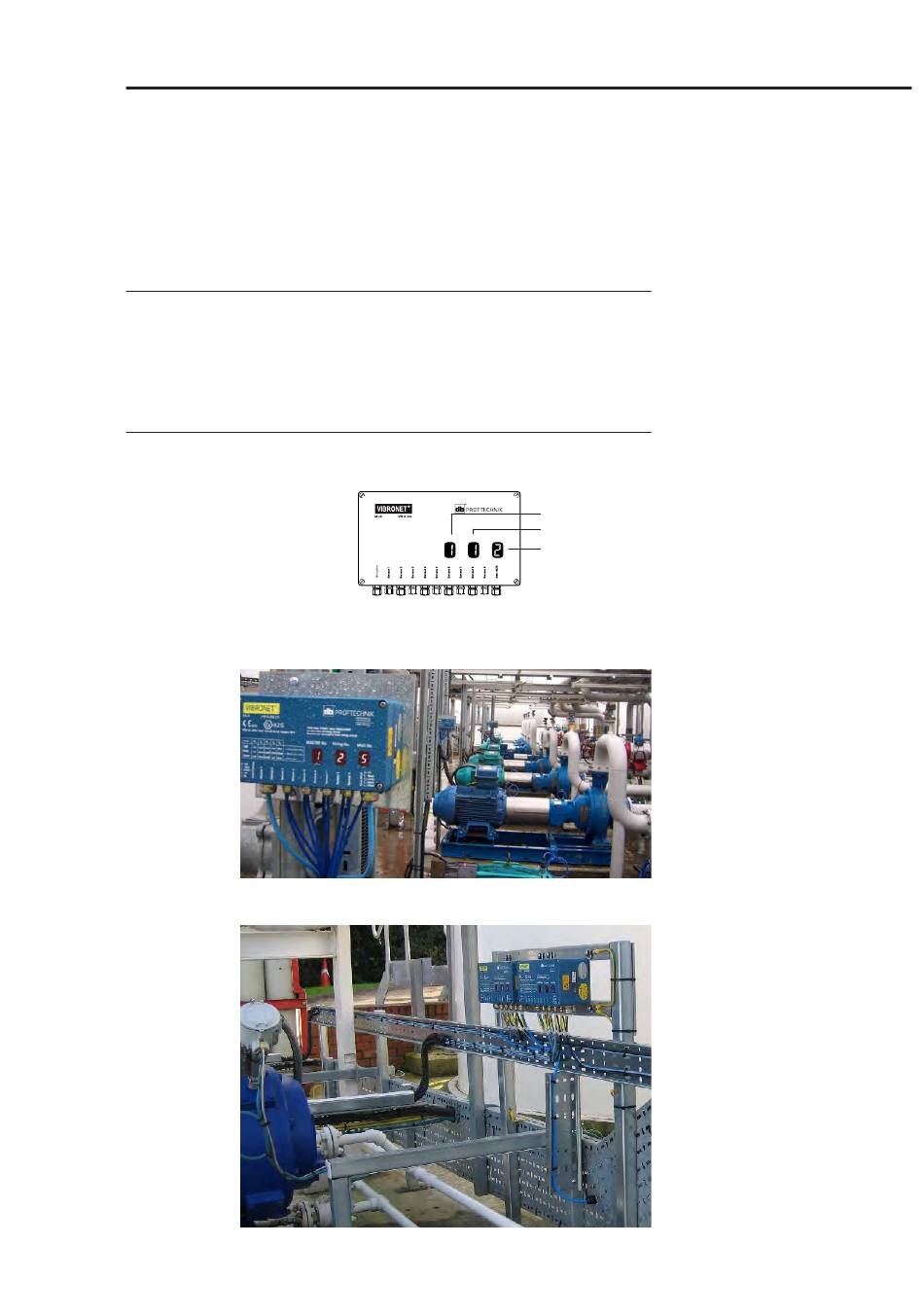

Typische MUX-Installationen
