プロセスサイズ （I/Uレベル） 用接続
プロセス制御システムから無電圧で用意されたプロセスサイズはシス
テムが電流または電圧レベルとして収集します。 信号ケーブルはMUX
内で電流および電圧レベル (VIB 8.312) 用接続モジュールを通して次
のように接続します ：
. - 信号プラスを信号クランプに.
. - 信号マイナスをシールドクランプに
モジュールは標準で電流レベルの測定用に設定されています。 電圧レ
ベルの測定には、 モジュールのワイヤージャンパーを分離する必要が
あります。

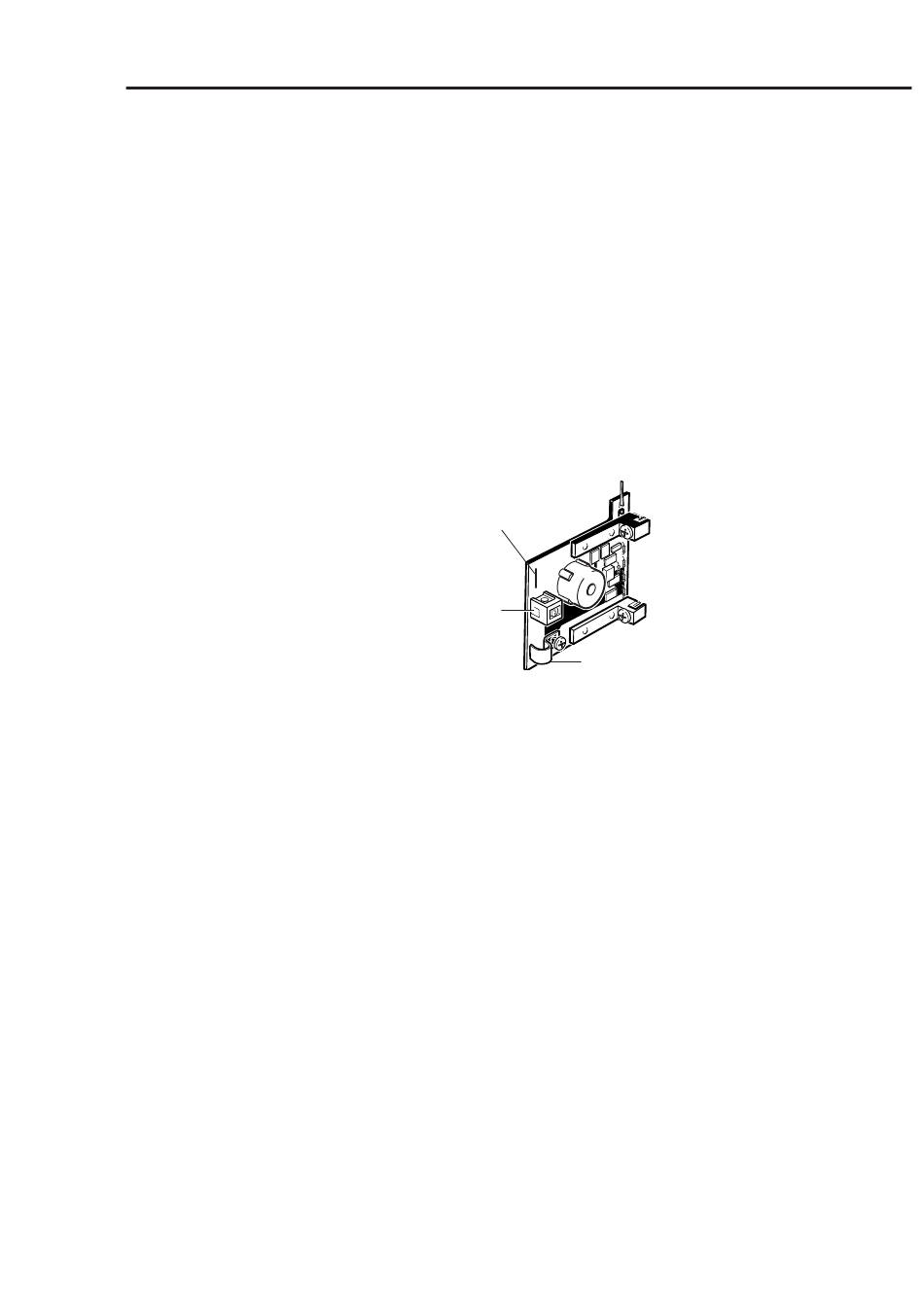

ワイヤージャンパー
信号クラ
ンプ
シール
ドクラ
ンプ
取り付け
電流/電圧モジュール
VIB 8.312
