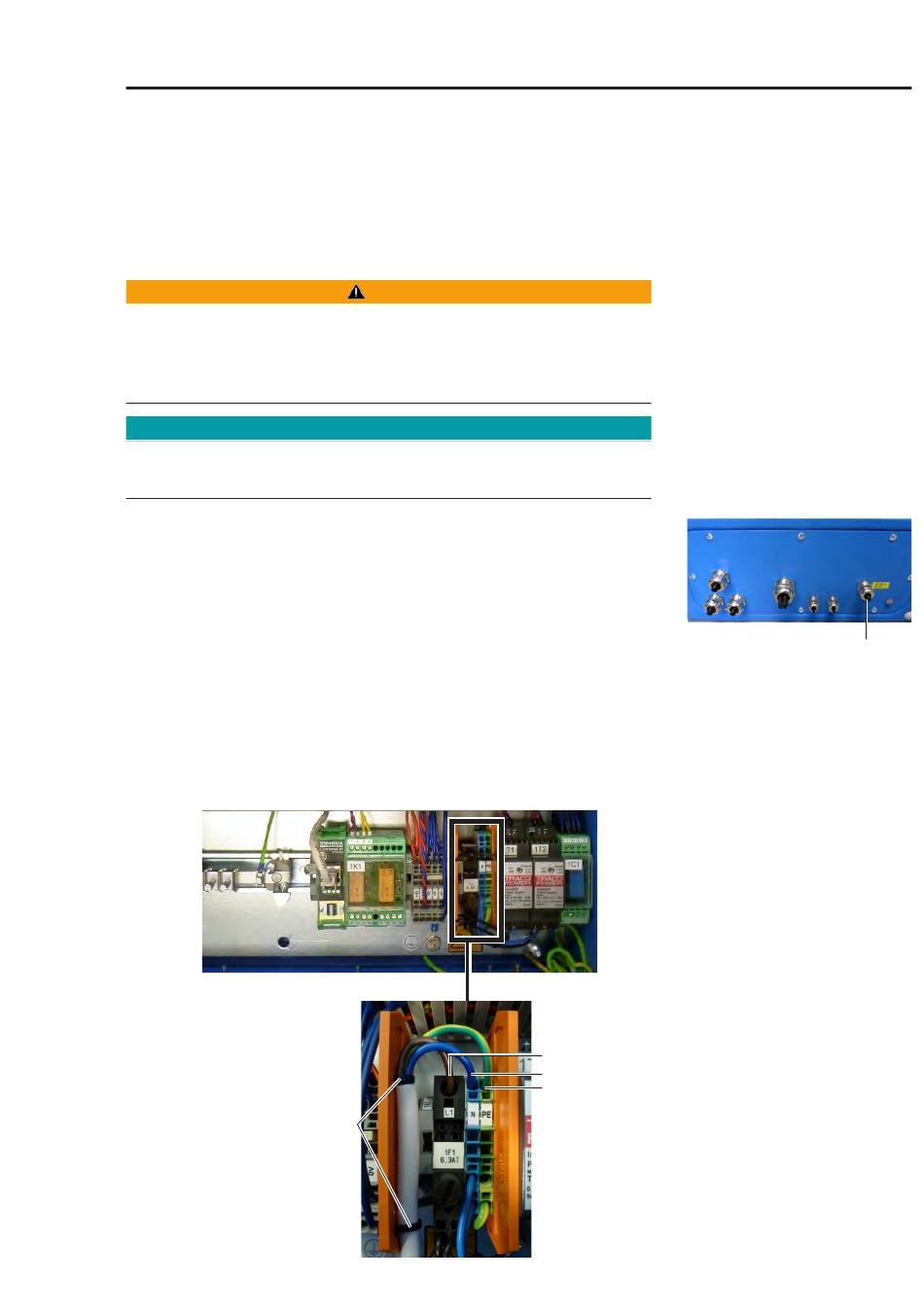

Stromversorgung anschließen
Die Anlage schließen Sie mit einem dreiadrigen Elektrokabel (1,5
mm²) an die Stromversorgung an.
Verletzungsgefahr durch Stromschlag!
Bei unsachgemäßem Anschluss der Anlage an die Stromversorgung
besteht Verletzungsgefahr durch Niederspannung (230 V).
•
Die Stromversorgung darf nur eine Elektrofachkraft anschließen.
Spezifikation Stromversorgung
100-240 V AC / 0,71 - 0,43 A / 50-60 Hz
• Öffnen Sie den Schaltschrank.
• Öffnen Sie die Kabelverschraubung M16 an der Schrankunterseite
und entfernen Sie den Dichteinsatz.
• Legen Sie eine Kabelschlaufe (ca. 30 cm).
• Führen Sie das Stromkabel durch die Kabelverschraubung.
• Isolieren Sie das Kabel ab.
• Schließen Sie die Adern an den Klemmen an:
- Schwarz/Braun > L1
- Blau > N
- Gelb/Grün > PE
• Befestigen Sie die Adern an den orangen Trennplatten mit den
mitgelieferten Kabelbindern.
• Ziehen Sie abschließend die Kabelverschraubung wieder fest.
Kabelbinder zum
Befestigen der Adern
WARNUNG
Hinweis
Phase - L1
Null - N
Schutzerde - PE
35
Installation
Kabelverschraubung M16
für Stromversorgung
