RPMセンサーと 温度センサーをMUXに接続する
これらのセンサーの接続にはアクセサリとして入手可能な特殊MUX接
続モジュールが必要です。
. - RPMセンサー用接続モジュール ： VIB.8.313.
. - 温度センサー用接続モジュール ： VIB.8.310

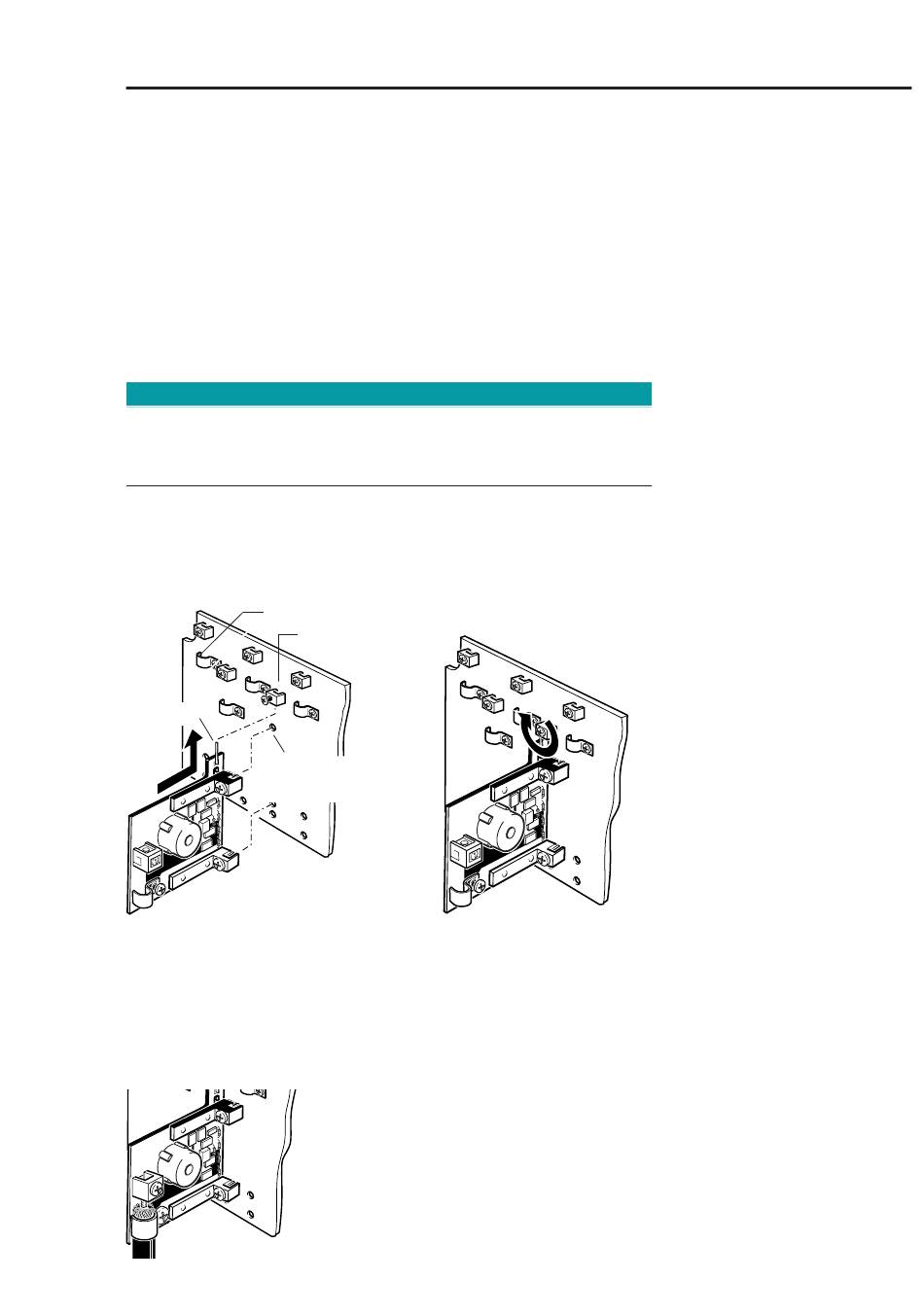

MUXに接続モジュールを次のように接続します ：
•. MUXハウジングを開きます。
ESD保護規則を守ってく ださい
静電気の放電はケーブルと部品の損傷につながる場合があります。 プ
ラチナに触れないでください。 .
•. プラチナからシールドクランプを取り外します。
•. モジュールの信号ピンを信号クランプに挿入します。 .
•. 接続モジュールのねじを締め付けます。
•. 信号クランプを締め付けます。 .
シールドクランプ
信号ピン
シールドクラン
プが取り外され
ている
センサーケーブルを接続モジュールに次のように接続します ：
•. MUX適切なねじを開きます。
•. センサーケーブルをMUXに挿入します。
•. センサーケーブルを接続モジュールに接続します。
•. 続けてねじをMUXに再び締め付けます。
注記
信号クランプ
取り付け
MUXの接続モジュールを接続する
センサーケーブルを接続モジュール
に接続する
