22
Installation

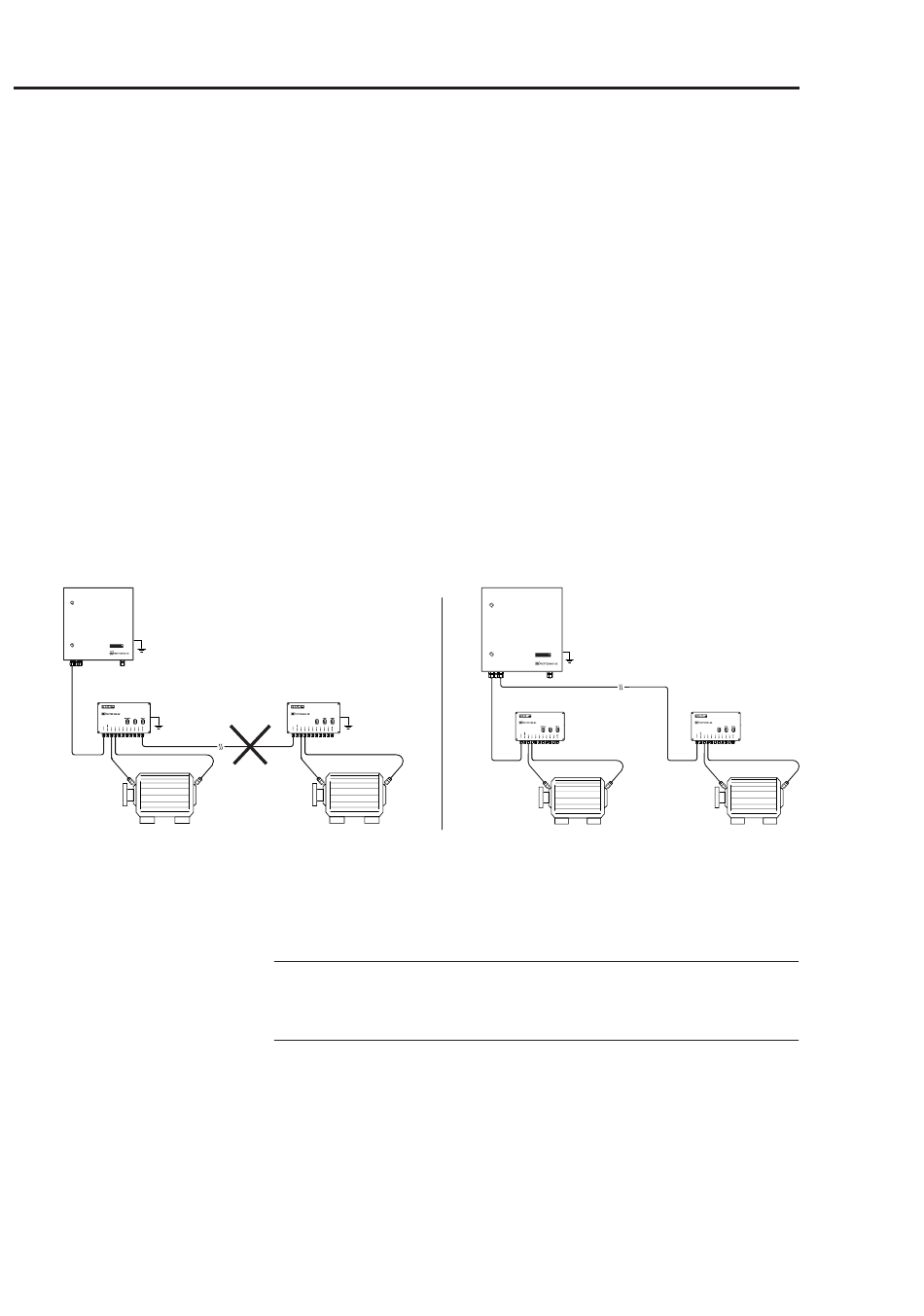

Maschinen auf unterschiedlichem
elektrischen Potential an verschie-
denen Leitungssträngen anschließen.
RE-
LIGHT
START
LOG-
STOP
BOOK
VIBRONET
R
SIGNALMASTER
STRING No.
4.3 Feldmultiplexer montieren
Feldmultiplexer (MUXe) sind elektrische Messstellenumschalter, die
in der Messkette zwischen den Sensoren und der Basiseinheit in-
stalliert sind. Sie führen jeweils bis zu 9 Sensorleitungen auf einen
Leitungsstrang zusammen und reduzieren dadurch die Kabel- und
Installationskosten des CMS. Pro Basiseinheit können bis zu drei Lei-
tungsstränge mit jeweils sechs MUXe angeschlossen werden.
Hinweise zur Montage der MUXe:
- MUXe möglichst nahe bei den Messstellen anbringen, um Kabel-
längen und Installationskosten niedrig zu halten.
- MUXe elektrisch isoliert montieren; optimal sind Wände aus Beton
oder nichtleitendem Material.
- Maschinen, die auf unterschiedlichem elektrischen Potential
liegen, müssen an verschiedenen MUX-Leitungssträngen ange-
schlossen werden.
- Neue MUXe fügen Sie stets am Ende des Leitungsstranges an.
STRING No.
Montage
• Wählen Sie eine geeignete Montagestelle mit ausreichenden
Platzverhältnissen.
Kabelschlaufen als Zugreserve
Berücksichtigen Sie den Platzbedarf für die Kabelschlaufen (ca. 30
cm) unterhalb der Verschraubungen.
• Bohren Sie vier Montagelöcher zur Befestigung des MUX (vgl. Ab-
schnitt '3.2 Maßzeichnungen', Seite 14).
• Befestigen Sie den MUX mit vier M8-Schrauben (ggf. Montagedü-
bel und, je nach Untergrund, Schwingungsdämpfer verwenden).
• Kennzeichnen Sie den MUX mit einer 3-stelligen Nummer, aus der
die Position des MUX in der Anlage hervorgeht:
RE-
LIGHT
START
STOP
LOG-
BOOK
VIBRONET
R
SIGNALMASTER
STRING No.
STRING No.
