4.2 センサーを測定箇所に取り付ける
ここでは温度センサーVIB 6.610とRPMセンサーVIB 6.620 / VIB 6.622を
マシンに取り付ける方法を説明しています。
PRUFTECHNIK振動センサーの取り付けは次の取扱説明書で説明され
ています ：
. - 工業加速度センサーType.VIB.6.1xy、 取り付けと運用.-.商品番号.VIB.
9.831.D
. - ミニ加速度センサーType.VIB.6.20x、 運用取扱説明書.-.商品番号.VIB.
9.830.DG

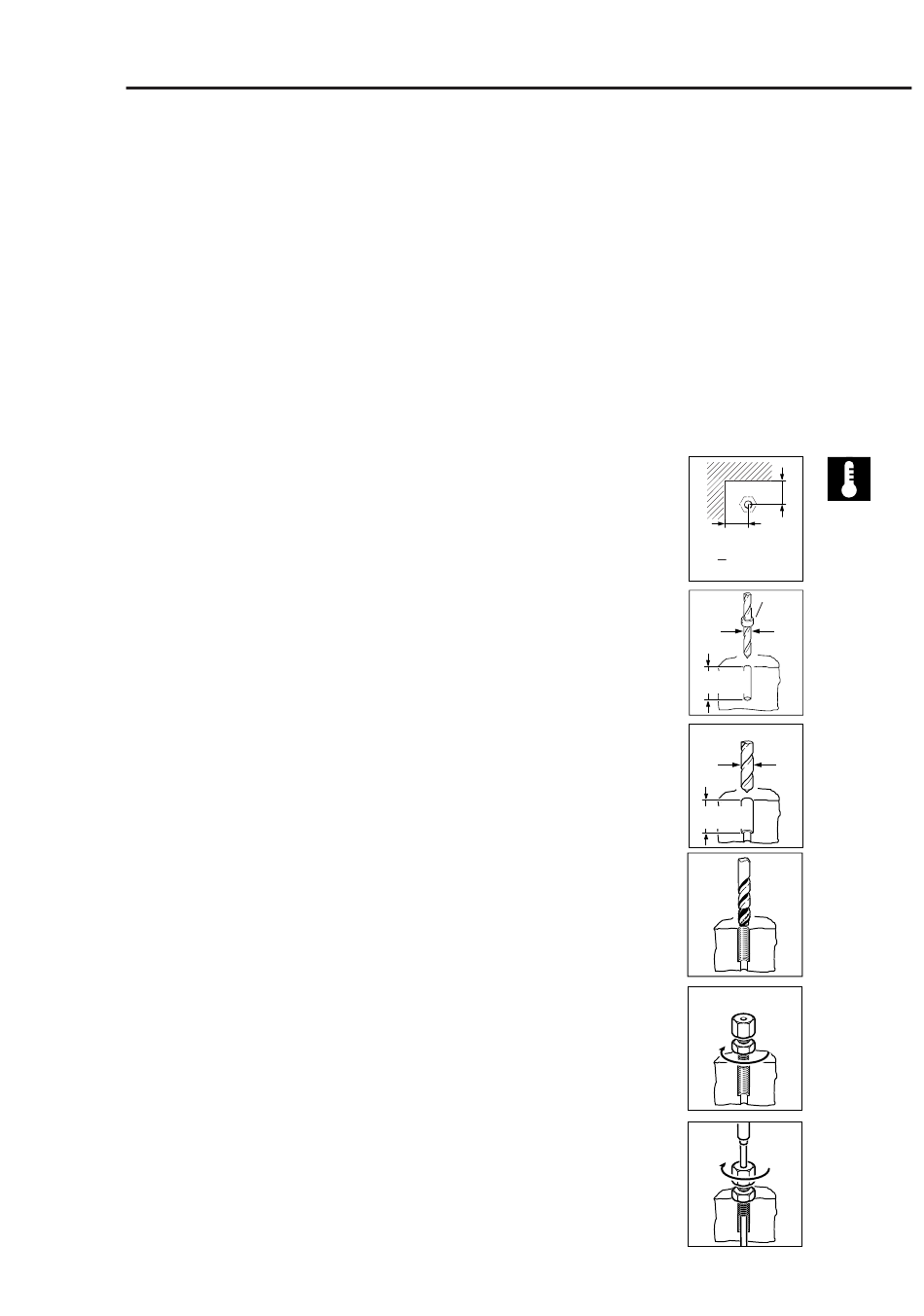

温度センサー - VIB 6.610
取り付けは耐圧性のねじで行われます。
•. 適当な取り付け場所を選択します ：
突起部との最小間隔に注意します。 オープンエンドレンチをもう一
度使って、 回せる必要があります。
•. 穴を開ける ：
工具 ： 深さゲージ付きドリル 4.1
ドリル穴深さ >11 mm。 ドリル穴はマシン要素 （ローラーベアリン
グなど） に損傷を与えず、 それらの近くに開ける必要があります。 温
度センサーは最大48 mmまで挿入できます。
•. クリップ部用のドリル
工具 ： ドリル 6,8.
ドリル穴深さ ： 約 11 mm。
•. クリップ部用のねじ山を切断 ：
細目ねじドリル M8 x 1。
続けてドリル穴を圧縮空気できれいにします。
•. ねじを取り付ける ：
オープンエンドレンチ (SW 14) を使って取り付けねじを締め付けま
す。
温度センサーを挿入できるよう、 上側の固定ねじはゆるめたままに
します。
•. 温度センサーを取り付ける ：
温度センサーをねじを使ってドリル穴に挿入します。
オープンエンドレンチ (SW 14) を使って固定ねじを締め付けます。
取り付け
>35 mm
深さゲ
4.1 mm
ージ
>11 mm
6.8 mm
11 mm
M8 x 1。
