第5章 ： 特殊な取り付け
5.1 電磁場に負荷のある環境
電磁干渉がケーブルエリアにある場合は、 特別な取り付け措置とシー
ルドが必要です。 信号チェーンは例えば次の装置によって影響を受け、
誤測定の原因となる可能性があります ：
. - 周波数変換器.
. - 無線またはリモートコントローラー
. - 電源ケーブル.
配線
センサーからMUXへの配線は、 標準取り付けと比較して2倍にシールド
加工済み3軸ケーブル （例 ： ケーブルタイプ VIB 90080） を使用します。
センサーは通常、 配線済みなので、 取り付けを簡単にするためにセン
サー入力は短い配線で同軸で接続できます。 3軸ケーブルへの接続は、
ジャンクションボックスとねじM20 (VIB 6.770/13) を使って行われます。
プロセス制御システムへの配線にはジャンクションボックスは必要あり
ません。

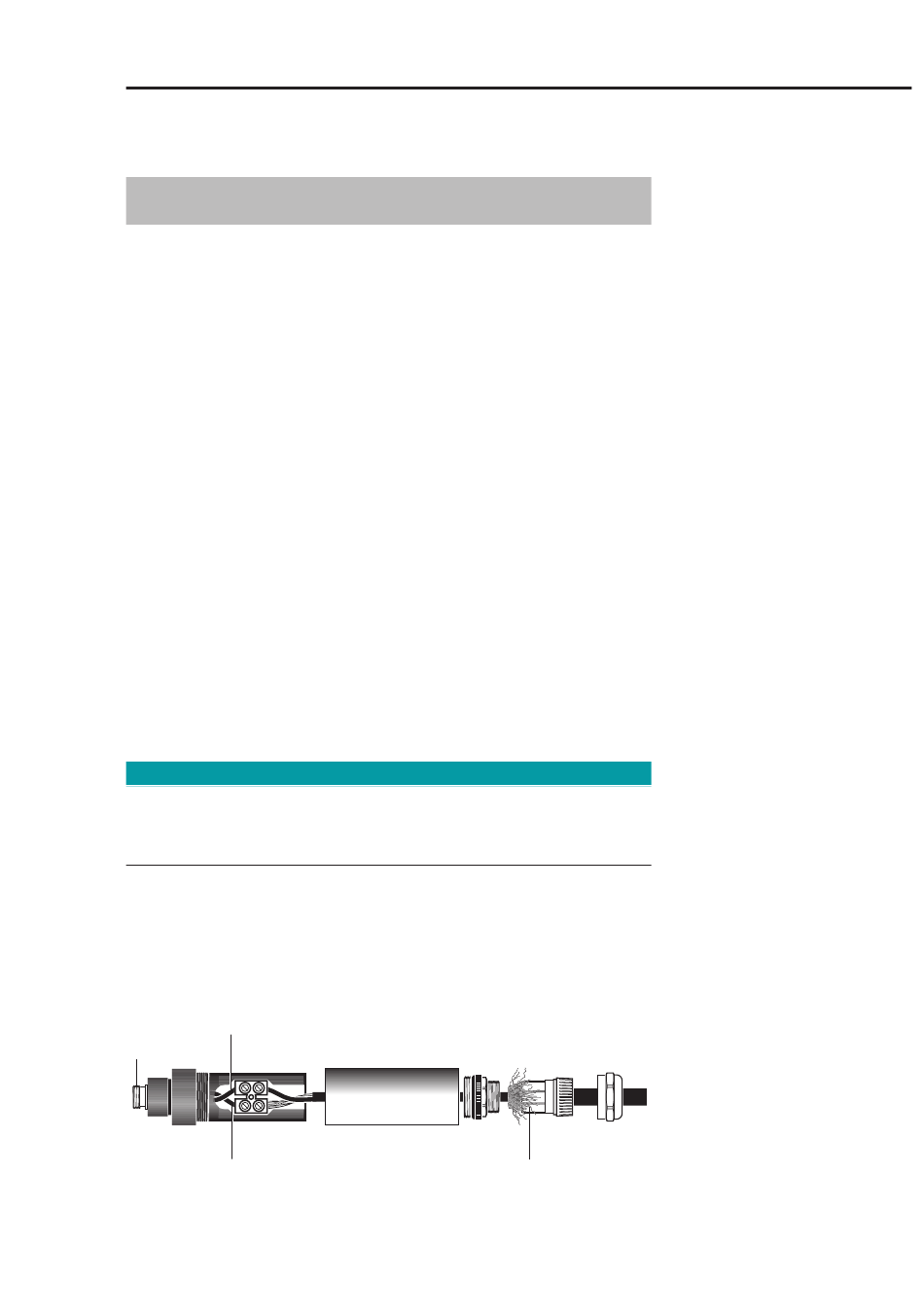

3軸ケーブルをジャンクションボックスに接続する ：
•. ジャンクションボックスを開きます。
•. ねじを外し、 3軸ケーブルを通します。
•. ねじに外側のシールドを取り付けます。
•. 信号ケーブルと内部のシールドを絶縁します。
•. 信号ケーブルを白い芯に、 シールドを青の芯に接続します。 ..
•. ジャンクションボックスのねじを再び締め付けます。
ケーブル断線の危険
金属コンジッ トを回し、 プラスチックのねじをしっかりと持ち、 ケーブル
の接続が切れないようにします。 ..
信号 （白）
TNC
センサーへ
シールド （青）
（同軸）
注記
ケーブルねじM 20
ねじに外側のシールドを取
り付ける
ジャンクションボックスVIB 6.770/13
、 3軸ケーブル用ねじM20付き
MUXへ
（3軸）
37
特殊な取り付け
