- Seite 1 820-2 Stroboscope Bedienungshandbuch September 2014 (German) © 2014 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Beschränkte Garantie & Haftungsbeschränkung
Mißbrauch, abnormale Betriebsbedingungen oder nicht- vorschrifts-gemäße Bedienung entstanden sind. Die Wiederverkäufer sind nicht ermächtigt, die beschränkte Garantie im Namen von Fluke auf irgendeine Art zu erweitern. Um während der Garantiedauer Garantieleistungen zu beziehen, muß das defekte Gerät zusammen mit einer Problem-beschreibung zum nächsten Fluke-Servicezentrum gesendet werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ..............1 Kontaktaufnahme mit Fluke ........1 Sicherheit ..............2 Symbole ..............3 Standardausrüstung ........... 4 Funktionen ..............5 Automatische Abschaltung ........8 Anzeige für schwache Batterie ........ 8 Verwendung des Produkts ......... 9 Standardeinstellungen ..........9 Setup-Menü... - Seite 4 820-2 Bedienungshandbuch...
- Seite 5 Tabellen Tabelle Titel Seite 1. Symbole ..............3 2. Das Produkt ............... 6 3. Anzeige ..............7 Abbildungsverzeichnis Abbildung Titel Seite 1. Das Produkt ............... 5 2. Polarität des externen Triggersteckers ...... 11 3. Ersetzen der Batterien ..........13...
- Seite 6 820-2 Bedienungshandbuch...
-
Seite 7: Einführung
Einführung Das Stroboskop 820-2 (das Produkt) verwendet ein einstellbares LED-Stroboskoplicht zum Anzeigen der Bewegungen mechanischer Teile. Der Frequenzbereich liegt zwischen 30 und 300.000 Blitzen pro Minute (FPM). Kontaktaufnahme mit Fluke Wählen Sie eine der folgenden Telefonnummern, um Fluke zu kontaktieren: •... -
Seite 8: Sicherheit
820-2 Bedienungshandbuch Sicherheit Warnung kennzeichnet Situationen und Aktivitäten, die für den Anwender gefährlich sind. Warnung Zur Vermeidung von Verletzungen sind folgende Hinweise zu beachten: • Vor dem Gebrauch des Produkts sämtliche Sicherheitsinformationen aufmerksam lesen. • Alle Anweisungen sorgfältig durchlesen. •... -
Seite 9: Symbole
Produktkategorie: In Bezug auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“, klassifiziert. Dieses Gerät nicht mit dem Hausmüll entsorgen. Informationen zum Recycling sind der Website von Fluke zu entnehmen. -
Seite 10: Standardausrüstung
820-2 Bedienungshandbuch Standardausrüstung Falls einer der folgenden Artikel fehlt oder beschädigt ist, kontaktieren Sie Fluke. Zum Lieferumfang des Produkts gehört: • Kurzanleitung • Sicherheitsinformationen • Internationale Registrierungskarte • Beschaffenheitsangabe • Transportbehälter • AA-Batterien (3) • Eingangsbuchse für externen Trigger... -
Seite 11: Funktionen

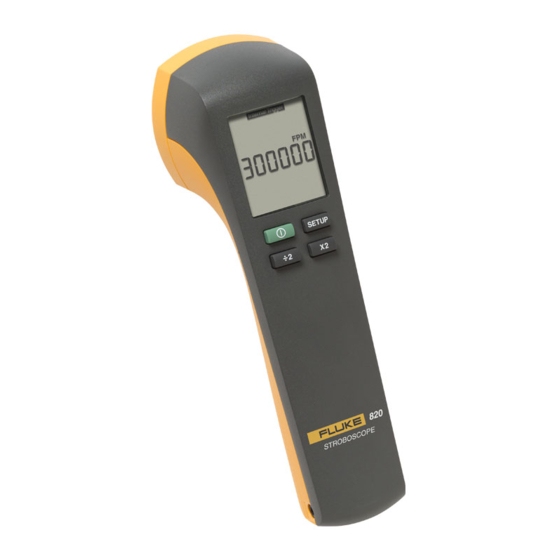

Stroboscope Funktionen Funktionen Abbildung 1, Tabelle 2 und Tabelle 3 zeigen das Produkt. gsh01.eps Abbildung 1. Das Produkt... - Seite 12 820-2 Bedienungshandbuch Tabelle 2. Das Produkt Beschreibung Anzeige Ein/Aus-Taste- drücken, um das Produkt einzuschalten. drücken und 2 Sekunden gedrückt halten, um das Produkt auszuschalten. drücken, um den aktuell eingestellten Wert durch zwei zu teilen. Die Scrollgeschwindigkeit ...
- Seite 13 Stroboscope Funktionen Tabelle 3. Anzeige gsh02.eps Beschreibung Einstellbare Impulsbreite in Mikrosekunden (μs). Die Einstellung kann über das Menü „Setup“ aufgerufen werden. Einstellbare Impulsbreite in Grad. Die Einstellung kann über das Menü „Setup“ aufgerufen werden. Primäranzeige. Sechs Ziffern mit Dezimalstelle. ...
-
Seite 14: Automatische Abschaltung
820-2 Bedienungshandbuch Tabelle 3. Anzeige (Forts.) Beschreibung Beschreibung Schwache Batterie. Die 1/min oder Drehzahl Batterie auswechseln. für externen Triggereingang. Blitze pro Minute Blitze pro Sekunde. (FPM), Standard beim Die Einstellung kann Einschalten. über das Menü „Setup“... -
Seite 15: Verwendung Des Produkts
Stroboscope Verwendung des Produkts Verwendung des Produkts In den folgenden Abschnitten wird die Verwendung des Produkts beschrieben. drücken, um das Produkt einzuschalten. drücken und 2 Sekunden gedrückt halten, um das Produkt auszuschalten. Standardeinstellungen Um das Produkt auf die Standardeinstellungen zu setzen, halten Sie ... -
Seite 16: Setup-Menü
820-2 Bedienungshandbuch Setup-Menü Wenn Sie auf drücken, wird das Menü „Setup“ auf dem Gerät angezeigt. Im Menü „Setup“ können folgende Parameter geändert werden: • Hz-Einstellung – Einstellen der Blitze pro Sekunde in Hz. • Impulsbreite in μs () – Einstellen der Blitzintensität in Mikrosekunden der Impulsbreite. -
Seite 17: Externer Trigger
Trigger verwendet wird. Informationen zur Polarität des Steckers finden Sie auf Abbildung 2. gsh04.eps Abbildung 2. Polarität des externen Triggersteckers Wartung und Pflege Vorsicht Das Produkt enthält keine kundenseitig wartbaren Teile. Um Schäden am Produkt vorzubeugen, das Gehäuse nicht öffnen. Lesen Sie „Kontaktaufnahme mit Fluke“ für Services. -
Seite 18: Reinigen Des Produkts
820-2 Bedienungshandbuch Reinigen des Produkts Das Gehäuse regelmäßig mit einem feuchten Lappen und mildem Reinigungsmittel säubern. Vorsicht Zur Vermeidung von Produktschäden, das Produktgehäuse nicht mit Scheuer- oder Lösungsmitteln reinigen. Ersetzen der Batterien Das Produkt wird mit drei AA-Batterien (LR6) betrieben. Wenn das Symbol für schwache Batterie auf dem Display angezeigt wird... - Seite 19 Stroboscope Wartung und Pflege gsh03.eps Abbildung 3. Ersetzen der Batterien...
-
Seite 20: Technische Daten
820-2 Bedienungshandbuch Technische Daten Mechanische Spezifikationen Abmessungen (H x B x L) ... (5,71 cm x 6,09 cm x 19,05 cm) (2,25 x 2,4 X 7,5 Zoll) Gewicht ......0,24 kg (0,53 lb) Umgebungsbedingungen Betriebstemperatur ..... 0 °C bis +45 °C (+32 °F bis +113 °F) Temperatur bei Lagerung ... - Seite 21 Stroboscope Technische Daten Sicherheit ......IEC 61010-1: Verschmutzungsgrad 2 Elektromagnetische Umgebung ......IEC 61326-1: industriell ISM-Anlage der Gruppe 1: Gruppe 1 enthält alle ISM-Anlagen, in denen beabsichtigt Radiowellen erzeugt und/oder konduktiv gekoppelt werden, und die für die interne Funktionsweise der Anlage erforderlich sind.
-
Seite 22: Allgemeine Daten
820-2 Bedienungshandbuch Allgemeine Daten Batterietyp ......3 AA-Alkalibatterien LR6 Blitzfrequenz Messbereich ....30 FPM bis 300.000 FPM 0,5 Hz bis 5.000 Hz Genauigkeit ..... 0,02 % Auflösung ......30 FPM bis 999 FPM = 0,1 1.000 FPM bis 300.000 FPM = 1 0,5 Hz bis 999 Hz = 0,1 1.000 Hz bis 5.000 Hz = 1...
