取り付け
4.4 スイッチキャビネッ トを取り付ける
スイッチキャビネッ トは基本ユニッ トとMUXストリングならびに通信、
電源供給、 デジタルスイッチ信号のインターフェースを含みます。
取り付け
•. 適当な取り付け場所を選択します。 ..
取り付け場所に関する要件
スイッチキャビネッ トは電源供給ケーブルによって接地されています。
設置場所では、 キャビネッ ト下側のPEボルトに接続するもう一つの接
地ケーブルについても考慮に入れてください。
キャビネッ ト下側にケーブルループ （約30. cm） のための場所が必要な
ことを考慮に入れてください。 .
キャビネッ トドアを開くための場所 （約65. cm） が必要なことを考慮に
入れてください。
•. スイッチキャビネッ トの固定用に4つの取り付け穴をドリルであけま
す. （セクション.'3.2.寸法入り図面'、 ページ14を参照） 。
•. スイッチキャビネッ トを4本のM10ねじ （場合により取り付けプラグを
使用します） で固定します。 .

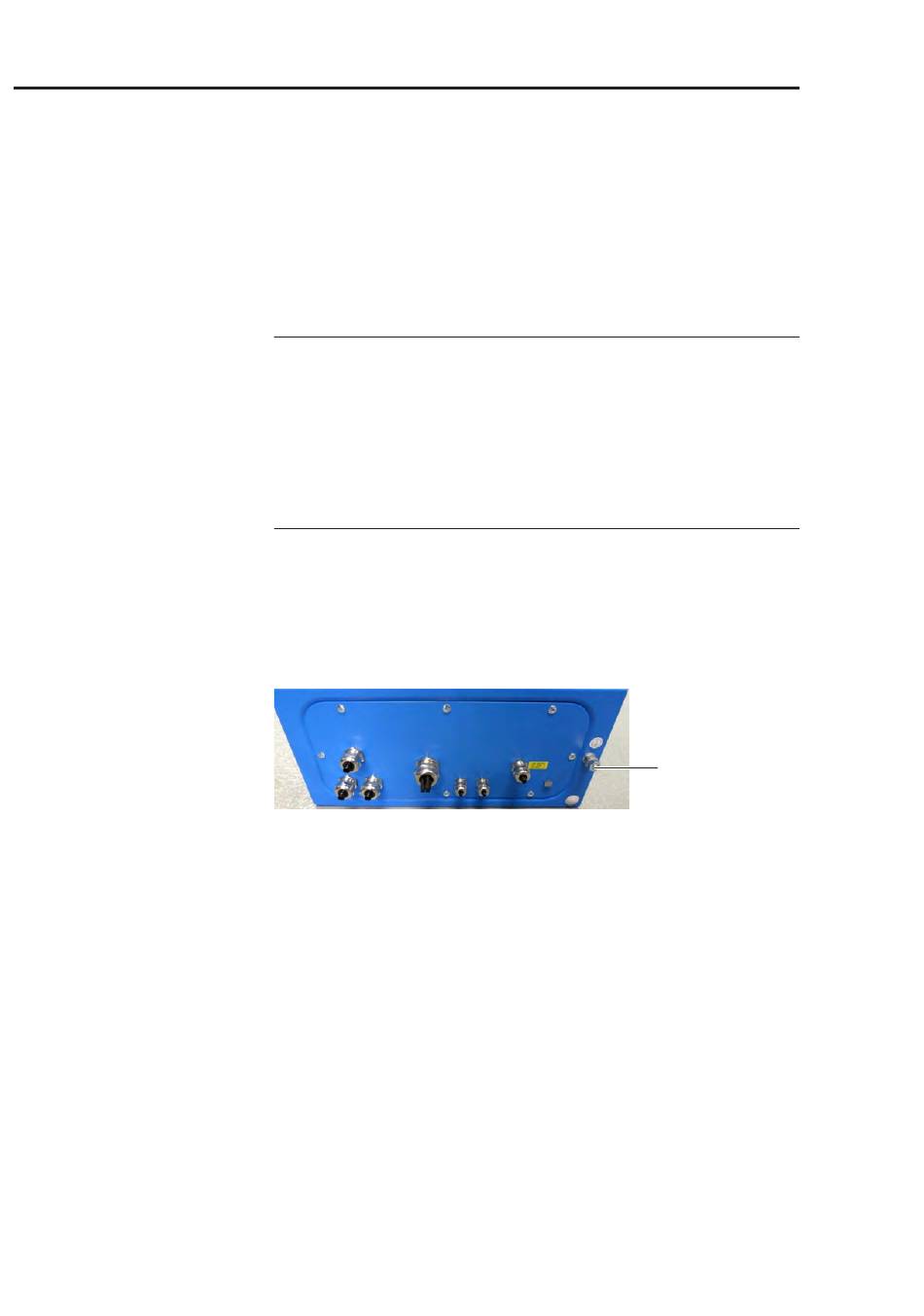

PEボルト
キャビネッ ト下側
