28
取り付け
ケーブルを延長する
供給されるRPMセンサーには接続ケーブルとケーブルボックスは付い
ていません。 通常の同軸ケーブル. (RG. 58). を接続ケーブルとして使用
します。 適当なケーブルボックスはアクセサリとして入手可能です. (VIB.
6.621)。

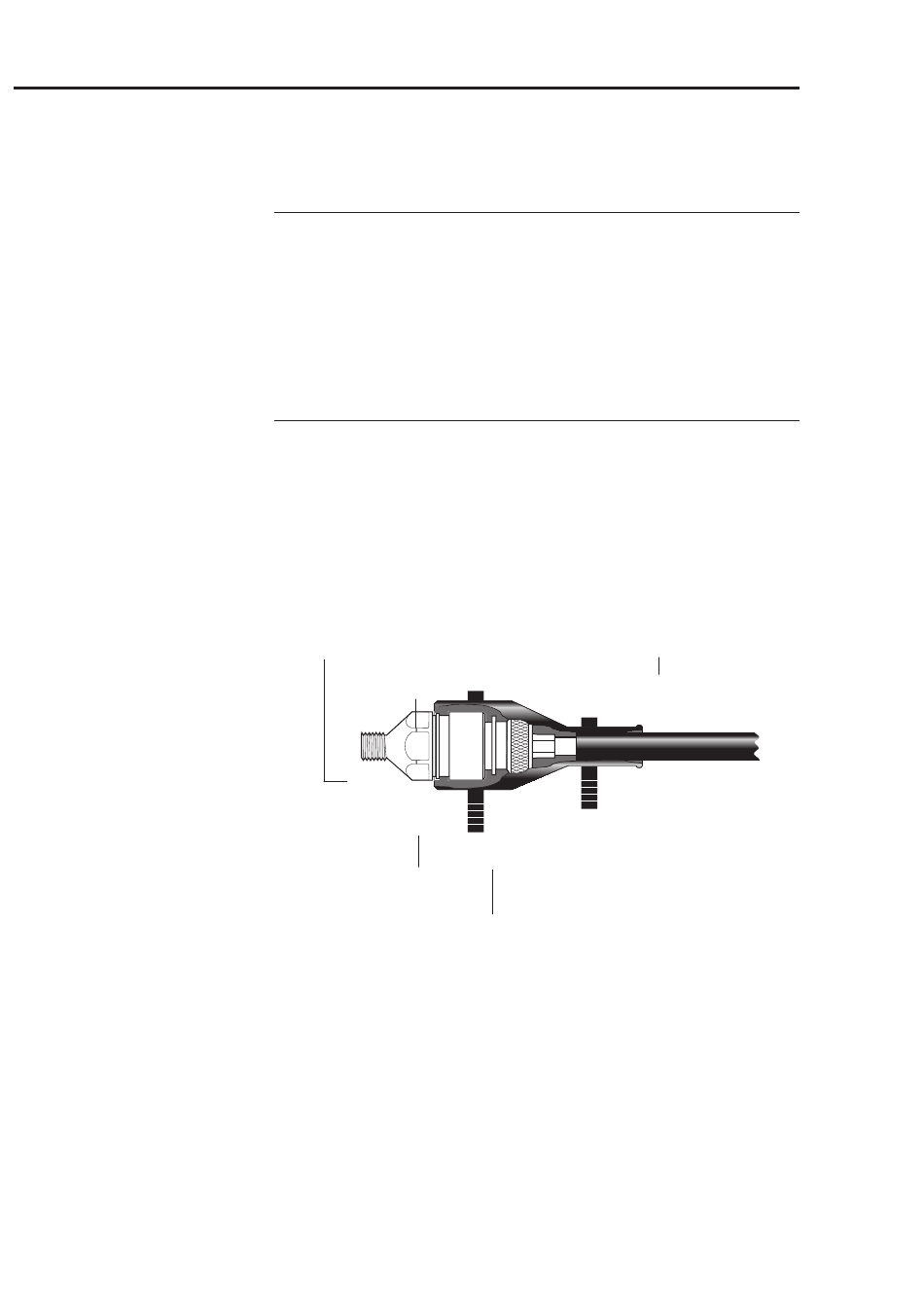

センサーケーブルを必要に応じて同じタイプのケーブルで延長できま
す （例えば同軸、 RG.58） 。 バルクヘッ ドコネクタ.TNC/TNC.(VIB.93036.F)
をカップリングとして使用でき、 これを電気的に絶縁して取り付ける必
要があります。 .
3端子または4端子接続付きの温度センサー
（推奨取り付け方法）
•. 温度センサーをMUXの外側で中間端子かジャンクションボックス
VIB.6.770/9に接続します。 .
•. 中間端子、 またはジャンクションボックスを同軸ケーブルでMUX内
にある温度センサー用の接続モジュール.(VIB.8.310).に接続します。
温度センサー
4端子
3および4端子
MUXの接続モジュール
中間端子または
ジャンクションボックス (VIB 6.770/9)
