ケーブル接続
ク リンピング工具 - VIB 81.026

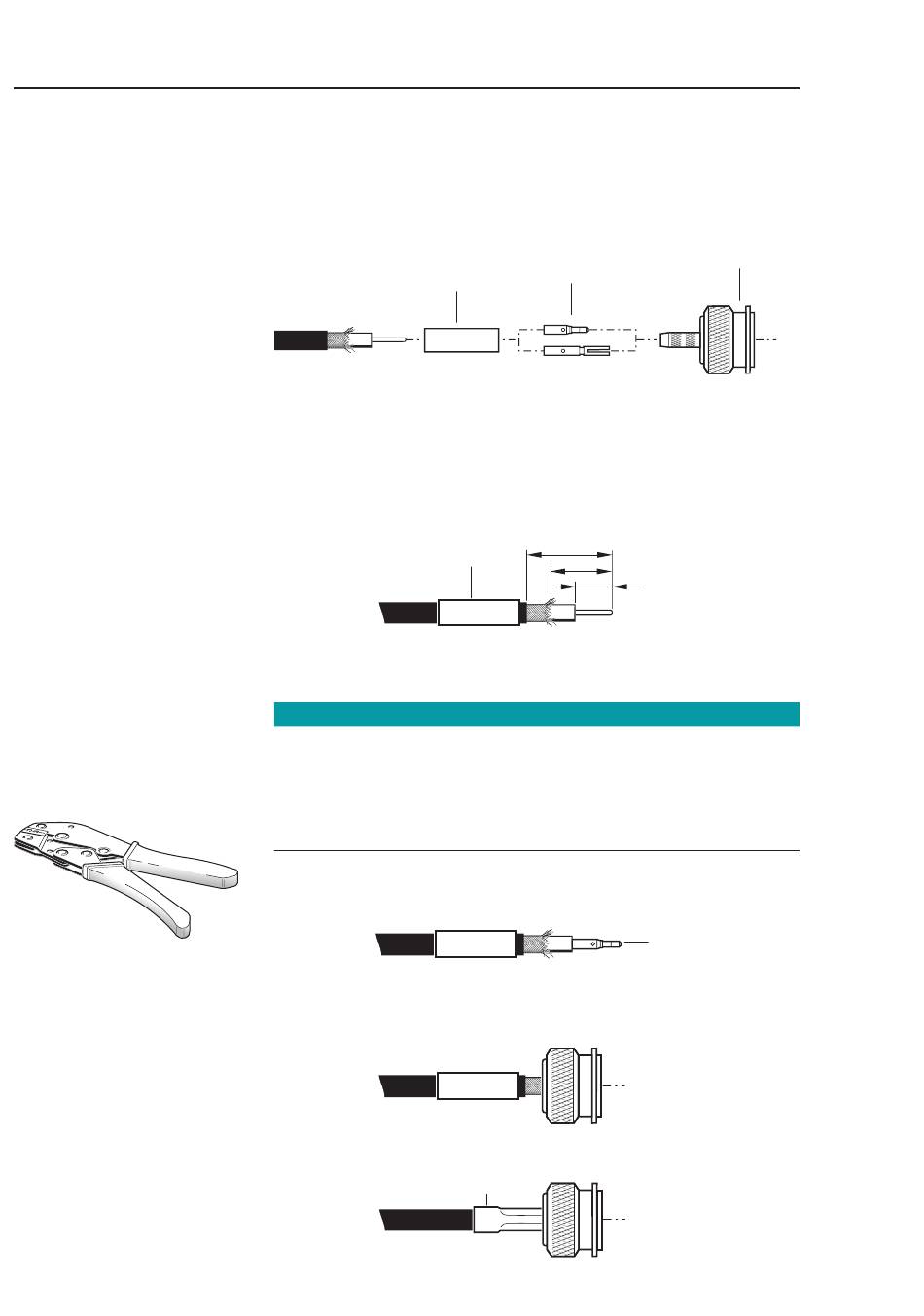

ク リンピングの手引き (BNC/ TNC)
同軸ケーブル
スリーブ
(RG 58 ; RG 59)
•. スリーブAをあいているケーブルの端にずらします。
•. あいているケーブルの端を適切な工具で絶縁します （例えば絶縁工
具VIB.81052） 。
ケーブルの構造が損傷している可能性があります ！
絶縁の際にシールド、 絶縁体、 内部導体が損傷している可能性がありま
す ！ .
作業を適切に実行します。 損傷しているケーブル部分を切り取り、 ケー
ブルの端をもう一度絶縁します。
•. コンタク トBを内部導体を通して絶縁体までずらし、 クリンピング工具
（例えばVIB.81026） を使って固定します。
•. シールドを押し広げ、 ケーブルをコネクターハウジングに挿入しま
す。 シールドはクリンピングスロート上に位置している必要がありま
す。
•. スリーブAをシール上にずらし、 できるだけコネクターハウジングC
の近く で締め付けます。
B
A
信号ピン
16
A
8
注記
A
C
コネクターハウ
ジング
4.5
すべての寸法
はmm
B
C
