32

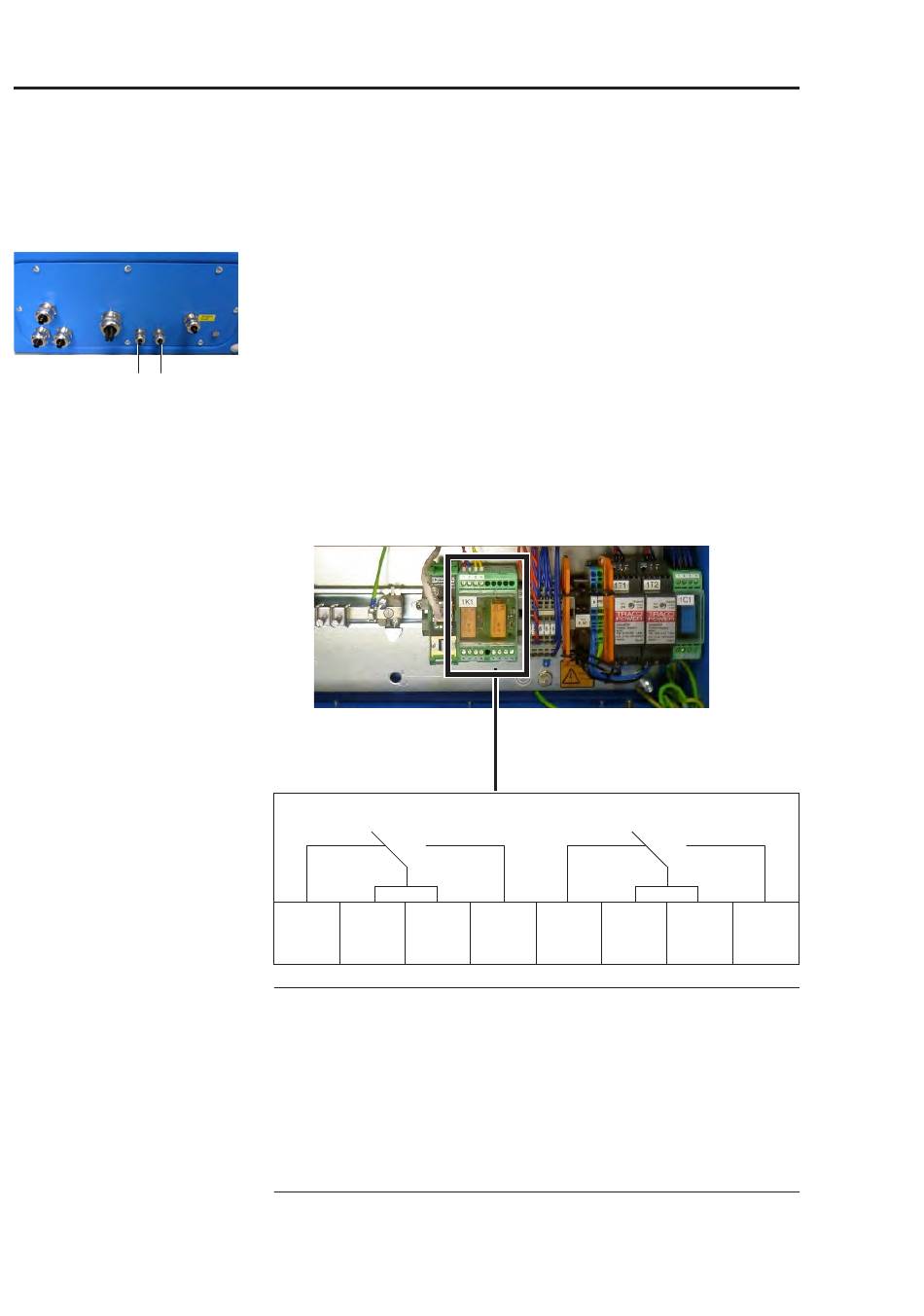

Installation
Kabelverschraubung M12
für Relais-Signalleitung
* Standardeinstellung bei
Programmierung mit
OMNITREND Center
5 - 12: Klemmenbezeichnung
Relais-Ausgänge anschließen
Es stehen zwei Relais-Ausgänge zur Ausgabe von binären Alarm-
und Warnsignalen zur Verfügung. Zur Signalübertragung eignen sich
handelsübliche 2-adrige Elektrokabel (AWG 12).
• Öffnen Sie den Schaltschrank.
• Öffnen Sie eine Kabelverschraubung M12 an der Schrankuntersei-
te und entfernen Sie den Dichteinsatz.
• Legen Sie eine Kabelschlaufe (ca. 30 cm).
• Führen Sie das Signalkabel durch die Kabelverschraubung.
• Isolieren Sie das Kabel ab.
• Crimpen Sie auf die Aderenden passenden Aderendhülsen auf.
• Schließen Sie die Adern an den Klemmen an (s. Schema unten).
• Ziehen Sie abschließend die Kabelverschraubung wieder fest.
Relais 1 (Sensorstatus*)
Not OK*
OK*
Öffner 1
COM 1
COM 1
5
6
7
Relais-Konfiguration
Die Ausgänge können als 'Schließer' oder als 'Öffner' konfiguriert wer-
den:
Schließer: Überschreitet das Messsignal die eingestellte Alarmschwel-
le, 'schließt' der Schalter den Kontakt und zeigt so die Alarmwertüber-
schreitung an.
Öffner: Überschreitet das Messsignal die eingestellte Alarmschwelle,
'öffnet' der Schalter den Kontakt und zeigt so die Alarmwertübersch-
reitung an.
Relais 2 (Alarmstatus*)
OK*
Schließer 1
Öffner 2
COM 2
8
9
10
Not OK*
COM 2
Schließer 2
11
12
