30
取り付け
ストリング用ケーブルタイプ ：
3軸ケーブル （例VIB 90080）
基本ユニッ トへ

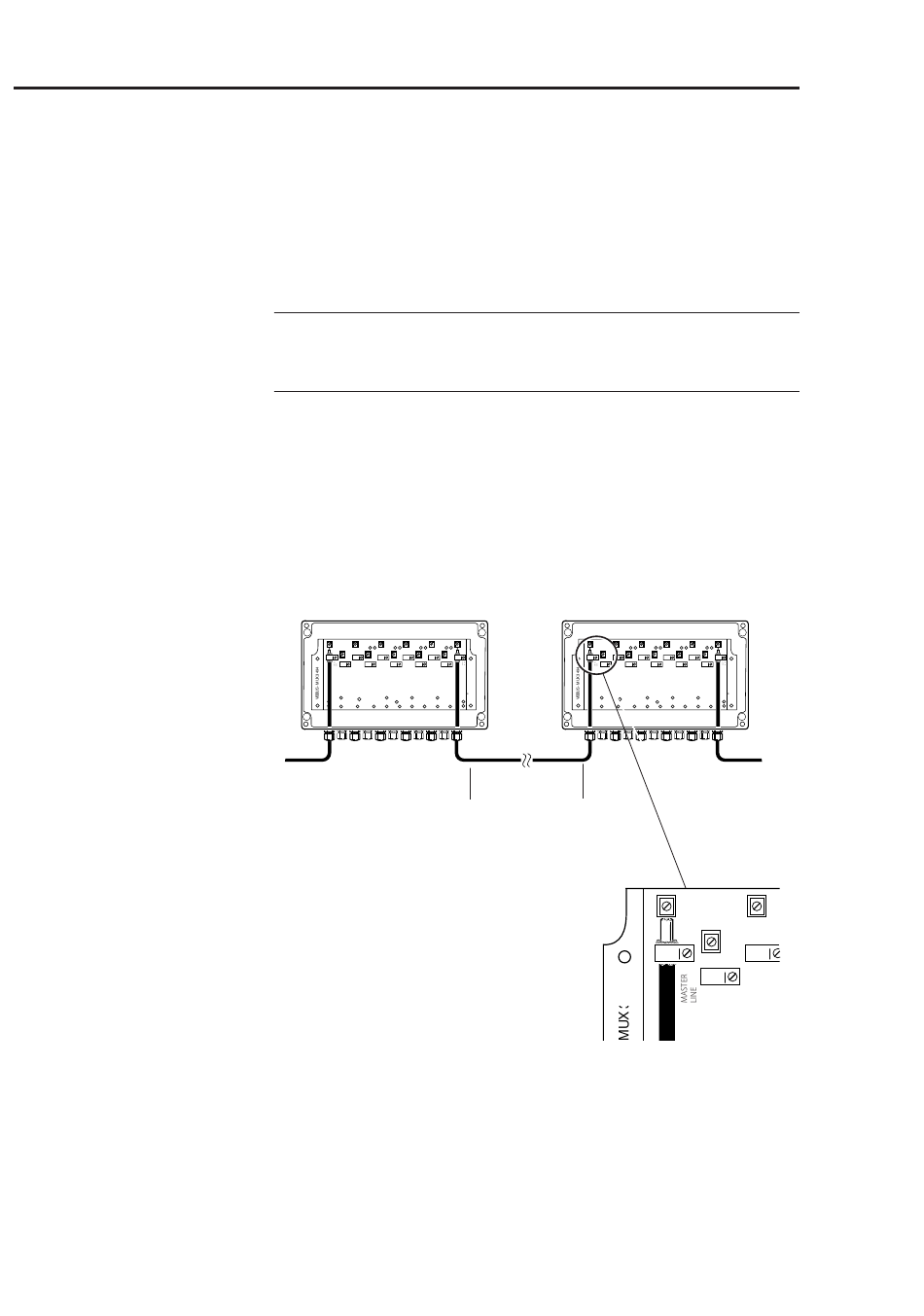

複数のMUXを1つのストリングに接続する
最大6個のMUXを1つのストリングに接続できます。 ケーブルタイプは3
軸ケーブルを使用します。 ストリングを拡張する場合は、 新しいMUXを
ストリングの端に接続します。
3軸ケーブル
3軸ケーブルの接続に関する詳細は、 .8章 （セクション.'3軸ケーブル'、 ペ
ージ61を参照） をご覧ください。
•. MUXハウジングを開きます。
•. 接続ケーブルを必要な長さまで短く します （セクション.'配線'、 ページ
17を参照） 。 切断の際は接続ごとにケーブルループ （約30. cm） を
考慮に入れてください。
•. ケーブルを最初または最後のねじに通します。 .
•. ケーブルをNEXT.MUX端子またはMASTER.LINE端子に通します。 .
•. 最後にねじを締め付けます。
S2 S4 S6 S8
S1 S3 S5 S7 S9
'NEXT MUX'
S2 S4 S6 S8
S1 S3 S5 S7 S9
'MASTER LINE'
S2
S1
