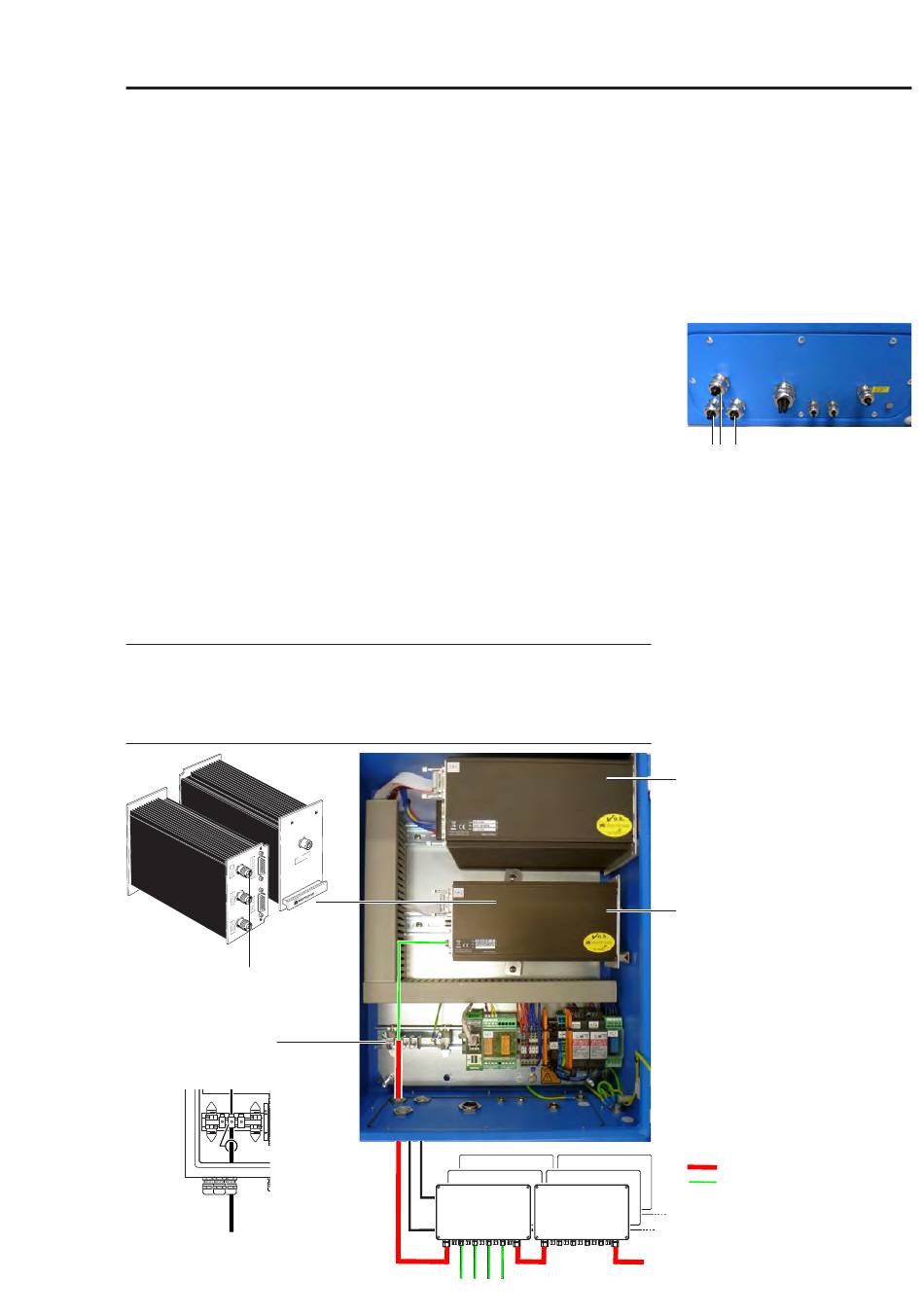

MUX-Leitungsstrang im Schaltschrank anschließen
Einen MUX-Leitungsstrang schließen Sie im Schaltschrank am
Stoßimpulsmodul (VIB 5.815-3) an. Das Stoßimpulsmodul ist mit der
Basiseinheit verkabelt und verfügt über insgesamt drei Anschlüsse.
• Öffnen Sie den Schaltschrank.
• Öffnen Sie eine Kabelverschraubung M20 an der Schrankuntersei-
te und entfernen Sie den Dichteinsatz.
• Legen Sie eine Kabelschlaufe (ca. 30 cm).
• Führen Sie das offene Kabelende durch die Kabelverschraubung.
• Bereiten Sie das Kabelende zum Anschluss wie folgt vor:
• Isolieren Sie den äußeren Kabelmantel des Triaxialkabels soweit
ab, dass Sie den äußeren Schirm an der Schirmklemme auflegen
können.
• Crimpen Sie auf das offene, koaxial Kabelende einen geraden
TNC-Stecker auf (z.B. VIB 93022, als Zubehör erhältlich).
• Schließen Sie den TNC-Stecker an der entsprechenden TNC-Buch-
se ('String 1 ... String 3') des Stoßimpulsmoduls an.
• Legen Sie den äußeren Schirm des Triaxialkabels auf der Schirm-
klemme auf.
• Ziehen Sie die Kabelverschraubung wieder fest.
Triaxialkabel und Crimpen
Einzelheiten zum Anschluss von Triaxialkabeln und zum Crimpen fin-
den Sie in Kapitel 8 (vgl. Abschnitt 'Triaxialkabel', Seite 61), (vgl.
Abschnitt 'Anleitung zum Crimpen (BNC/ TNC)', Seite 60).
0 m
1 0
3x TNC für MUX-
Leitungsstrang
Schirmklemmen
für äußeren Triaxschirm
V /g
Installation
Kabelverschraubungen M20
für MUX-Leitungsstrang
VIBRONET Signalmaster
Basiseinheit, VIB 5.802
Stoßimpulsmodul,
VIB 5.815-3
Triaxial
Koaxial
max. 6 MUX pro Leitungsstrang
31
