特殊な取り付け
3軸ケーブル

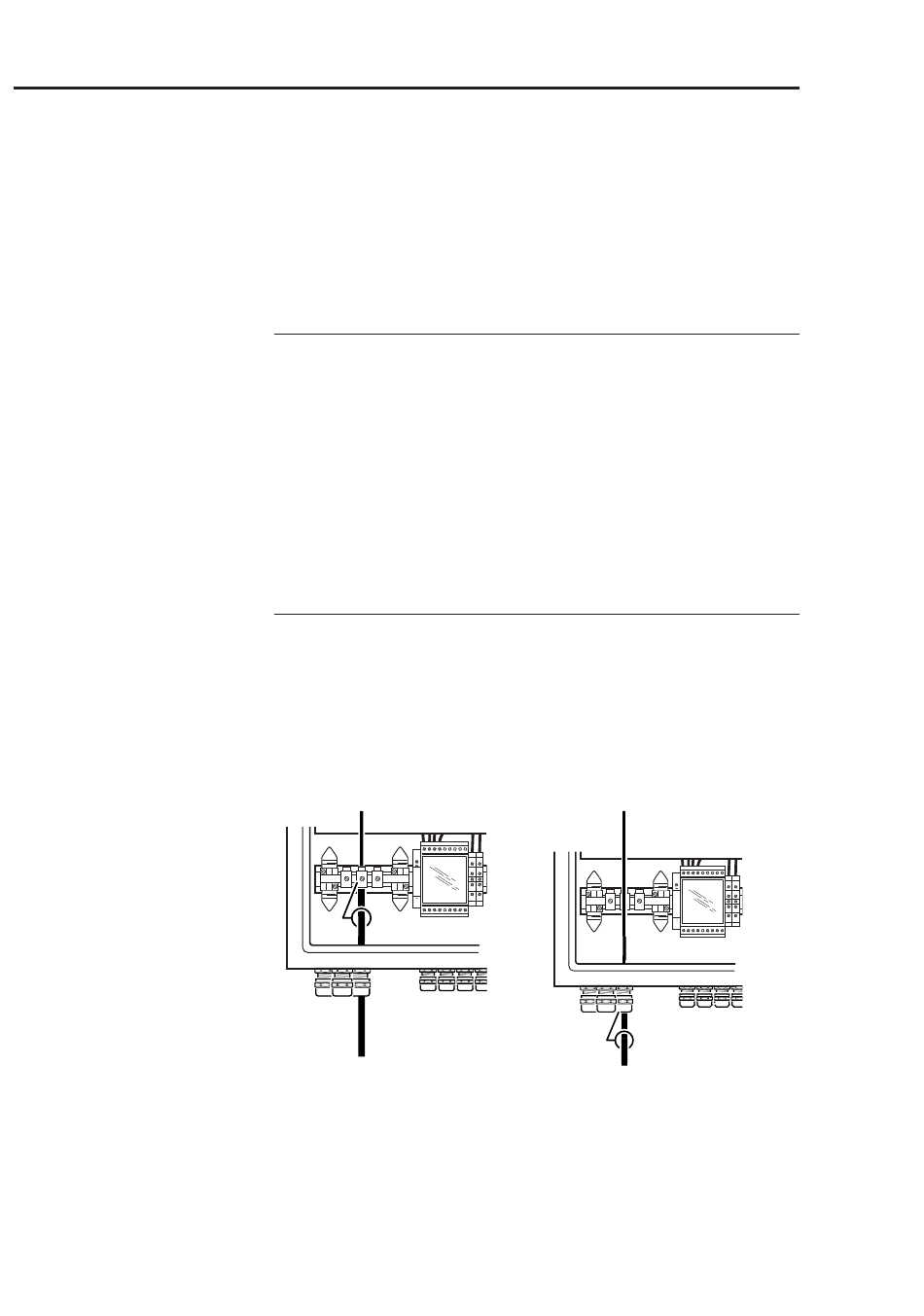

シールドをねじを通して （右）
または 端子コネクタを通して （左） 接
地します。
•. 接地ループを避けるため、 ジャンクションボックスは電気的に絶縁し
て取り付けます。
同軸センサーケーブルをジャンクションボックスに接続する ：
• センサーをTNCインターフェースに接続します。
接続を密閉する
振 動 センサ ー の 場 合 は、 組 み 立て済 み の 短 い センサ ーケーブル
とTNC接続プラグ、 保護キャップを使用します。 注文情報について
は、 PRUFTECHNIK.Condition-Monitoringセンサーカタログをご覧くだ
さい。 www.pruftechnik.comから入手可能です。
RPMセンサーと温度センサーの場合は、 センサーケーブルのオープン
エンドにTNCプラグ （例えばVIB. 93022） をクリンピングする必要があり
ます。 .
ジャンクションボックスにおけるTNCインターフェースの密閉には、 次
のような適切な保護キャップを使用します ： .
. - VIB.6.701、 保護キャップ、 耐油性、 ストレート仕様..
-...VIB.6.711、 保護キャップ、 耐油性、 アングル仕様
シールド
3軸ケーブルの外部シールドは （許容され、 必要な場合は） 、 各ハウジン
グのケーブルを通して設置されます。 ステンレススチールハウジングの
MUXでは、 外部シールドを内部の接地バーにも取り付けることができ
ます。
デジタル出力への信号ケーブルの場合は、 シールドを施された電気ケ
ーブルを使用します。
電気的絶縁
ジャンクションボックスVIB 6.770/13とMUXは、 電気的に絶縁して取り
付ける必要があります。
