トラブルシ ューテ ィ ング
症状 ： センサーからの信号がない。
原因 ： ケーブル接続に欠陥があります。
対処法 ： MUXのケーブル接続とセンサーケーブルを点検します。
適切な試験機器 （例えば設置チェッカーVIB 8.745） でセンサーケーブル
をテストします ： 設置チェッカーの場合、 ケーブルの状態は3つのLEDに
よって表示されます ：
. - LED.緑 ： ..
ケーブル.OK
. - LED.赤 ： .
ケーブルで短絡.
. - LED.黄 ： .
接地ループ
センサーケーブルの取り付けには、 ケーブルとバナナプラグおよびクロ
コダイルクリップを使用します。 LEDが1つも点灯せず、 バッテリーがま
だ十分に充電されている場合はセンサーへの接続が中断しています。
接地チェッカーは9Vのバッテリーによって電源供給されています。 バッ
テリーの充電状態は次のようにして点検できます ：
• ソケッ ト'BATT.TEST'と'ERDSCHLUSS'を接続します
• 黄のLEDが点灯した場合、 電圧は5 V以下で十分ではありません。
ケーブルテス ト
バッテリーテ
スト

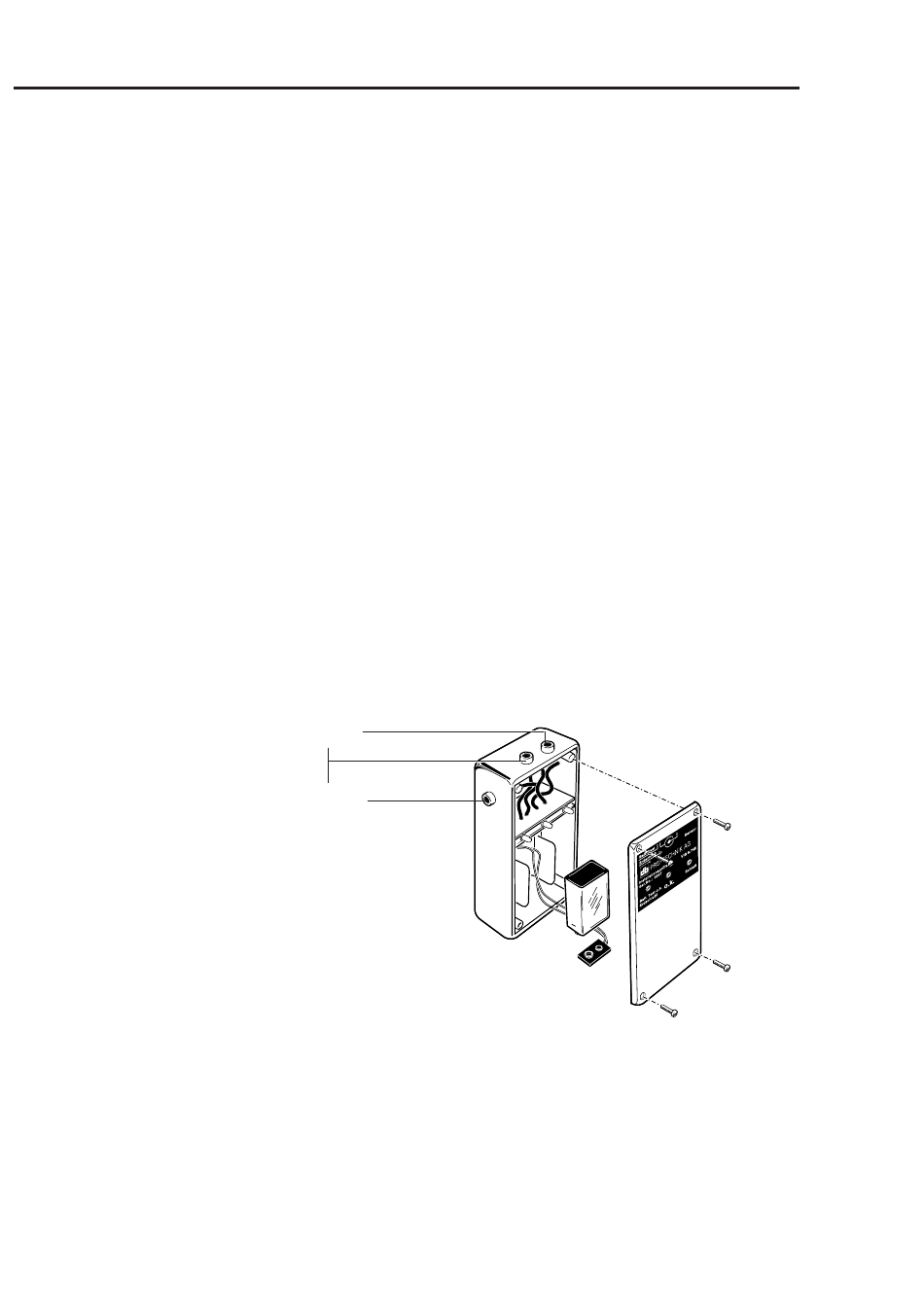

接地チェ ッカー
VIB 8.745
