28
Installation
Kabel verlängern
Der Drehzahlsensor wird ohne Anschlusskabel und Kabeldose ausge-
liefert. Als Anschlusskabel können Sie ein herkömmliches koaxiales
Kabel (RG 58) verwenden. Eine passende Kabeldose ist als Zubehör
erhältlich (VIB 6.621).
Das Sensorkabel können Sie bei Bedarf mit einem Kabel gleichen
Typs verlängern (z.B. koaxial, RG 58). Als Kupplung verwenden Sie
die Schottdurchführung TNC/TNC (VIB 93036 F), die Sie elektrisch
isoliert montieren müssen.

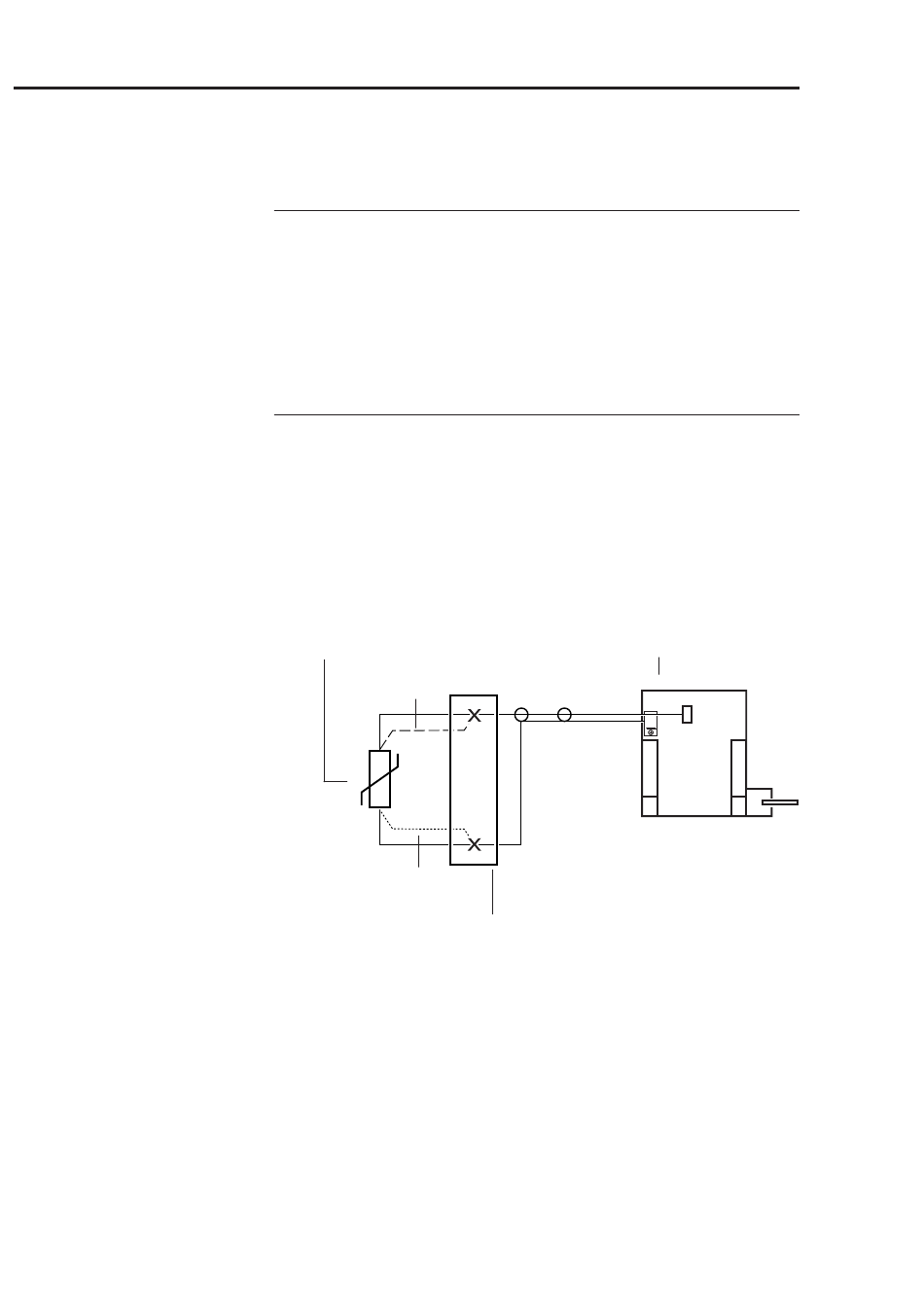

Temperaturfühler mit 3- oder 4-Leiter-Anschluss
(Installationsvorschlag)
• Schließen Sie den Temperaturfühler außerhalb des MUX an einer
Zwischenklemme oder dem Klemmschutzgehäuse VIB 6.770/9 an.
• Schließen Sie die Zwischenklemme bzw. das Klemmschutzgehäu-
se mit einem Koaxialkabel an das Anschlussmodul für Temperatur-
sensoren (VIB 8.310) im MUX an.
Temperaturfühler
4-Leiter
3- und 4-Leiter
Anschlussmodul im MUX
Zwischenklemme oder
Klemmschutzgehäuse (VIB 6.770/9)
