22
取り付け

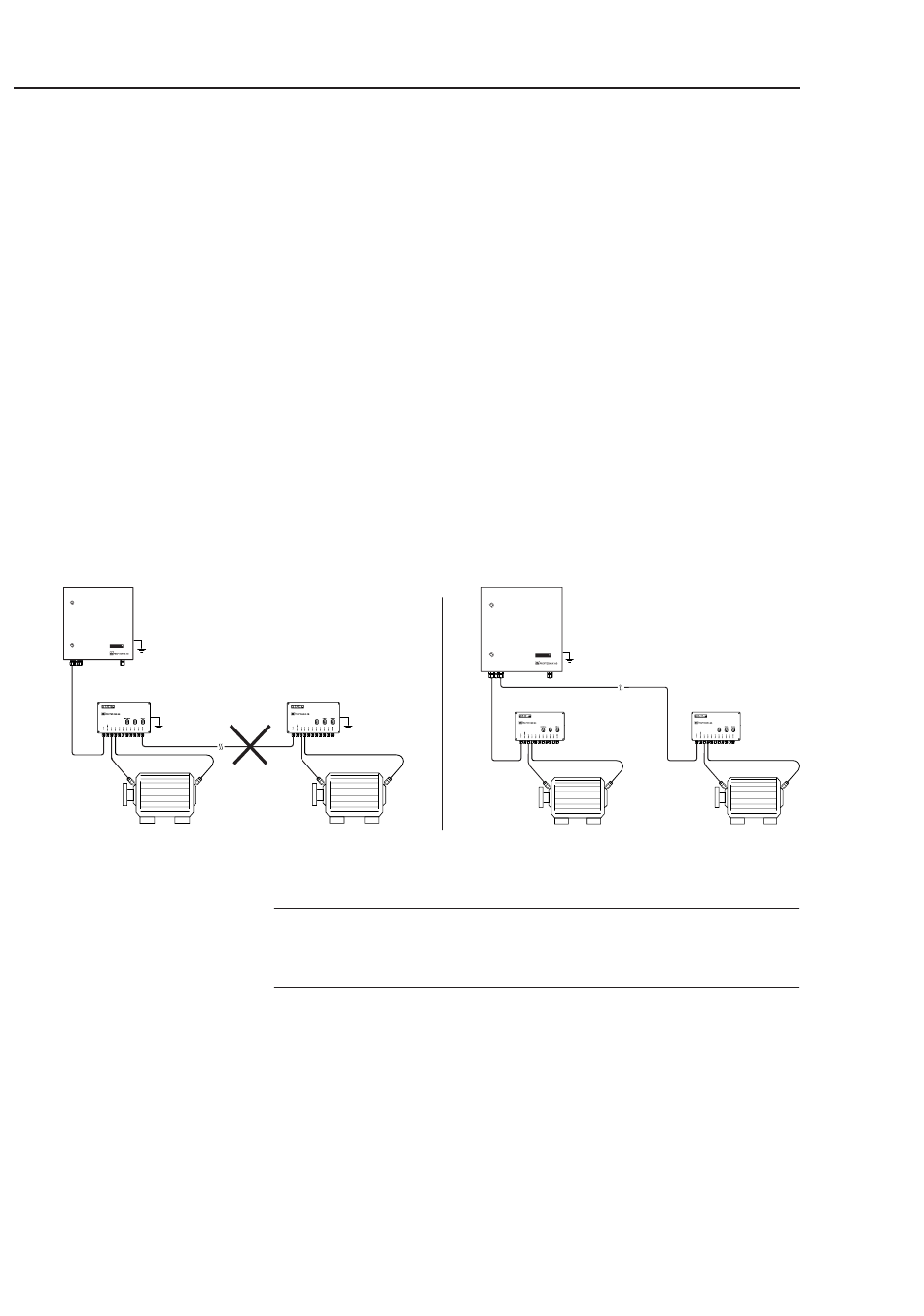

電気的にそれぞれ異なるポテンシャ
ルにあるマシンを別のストリングに
接続します。
RE-
LIGHT
START
LOG-
STOP
BOOK
VIBRONET R
SIGNALMASTER
STRING No.
4.3 フ ィールドマルチプレクサを取り付ける
フィールドマルチプレクサ (MUX) は、 センサーと基本ユニッ トの間の
測定チェーンに取り付けられた電気式測定ロケーション切り替え器で
す。 これはそれぞれ最大9本のセンサーケーブルを1つのストリングに
まとめ、 それによってCMSのケーブルコストと取り付けコストを削減し
ます。 基本ユニッ トごとに最大3ストリング、 それぞれ6個のMUXと接続
できます。
MUXの取り付けに関する注意事項 ：
. - ケーブルの長さと取り付けコストを低く保つためにMUXをできる限
り測定ロケーションの近くに取り付けます。
. - MUXを電気的に絶縁して取り付けます。 コンクリートの壁または電
気を通さない物質が最適です。 .
. - 電気的にそれぞれ異なるポテンシャルにあるマシンは別のMUXスト
リングに接続する必要があります。
. - 新しいMUXは常にストリングの端に接続します。
取り付け
STRING No.
•. 十分な場所のある適切な取り付け場所を選択します。 .
引っ張り予備と してのケーブルループ
ねじの下にケーブルループ （約30. cm） のための場所が必要なことを考
慮に入れてください。 .
•. MUXの固定用に4つの取り付け穴をドリルであけます.（セクション.
'3.2.寸法入り図面'、 ページ14を参照） 。
•. MUXを4本のM8ねじ （場合により取り付けプラグ、 土台に応じて防振
材料を使用します） で固定します。 .
•. 位置がシステムから出ているMUXには3桁の数字で印をつけます。
RE-
LIGHT
START
STOP LOG-
BOOK
VIBRONET R
SIGNALMASTER
STRING No. STRING No.
