• Bohren Sie ein Loch in den Montagewinkel; Durchmesser: 19 mm
• Befestigen Sie den Sensor am Montagewinkel:
• Schrauben Sie die vordere Sicherungsmutter vom Sensor ab.
• Schieben Sie den Sensor durch die Montagebohrung.
• Schrauben Sie die Sicherungsmutter wieder auf den Sensor und
ziehen Sie die Anordnung fest.
• Befestigen Sie den Montagewinkel mit dem Sensor an der Maschi-
ne.
• Stellen Sie den Messabstand mit den Sicherungsmuttern ein:
• Schließen Sie den Sensor an eine geeignete Versorgung an.
• Drehen Sie die Welle: Die LED erlischt, wenn eine Messmarke
den Sensor passiert.
D > 10 mm
Messmarke
max. 8 mm
VIB 6.620
LED
Koaxialkabel,
nicht im Lieferumfang
VIB 6.621
enthalten!

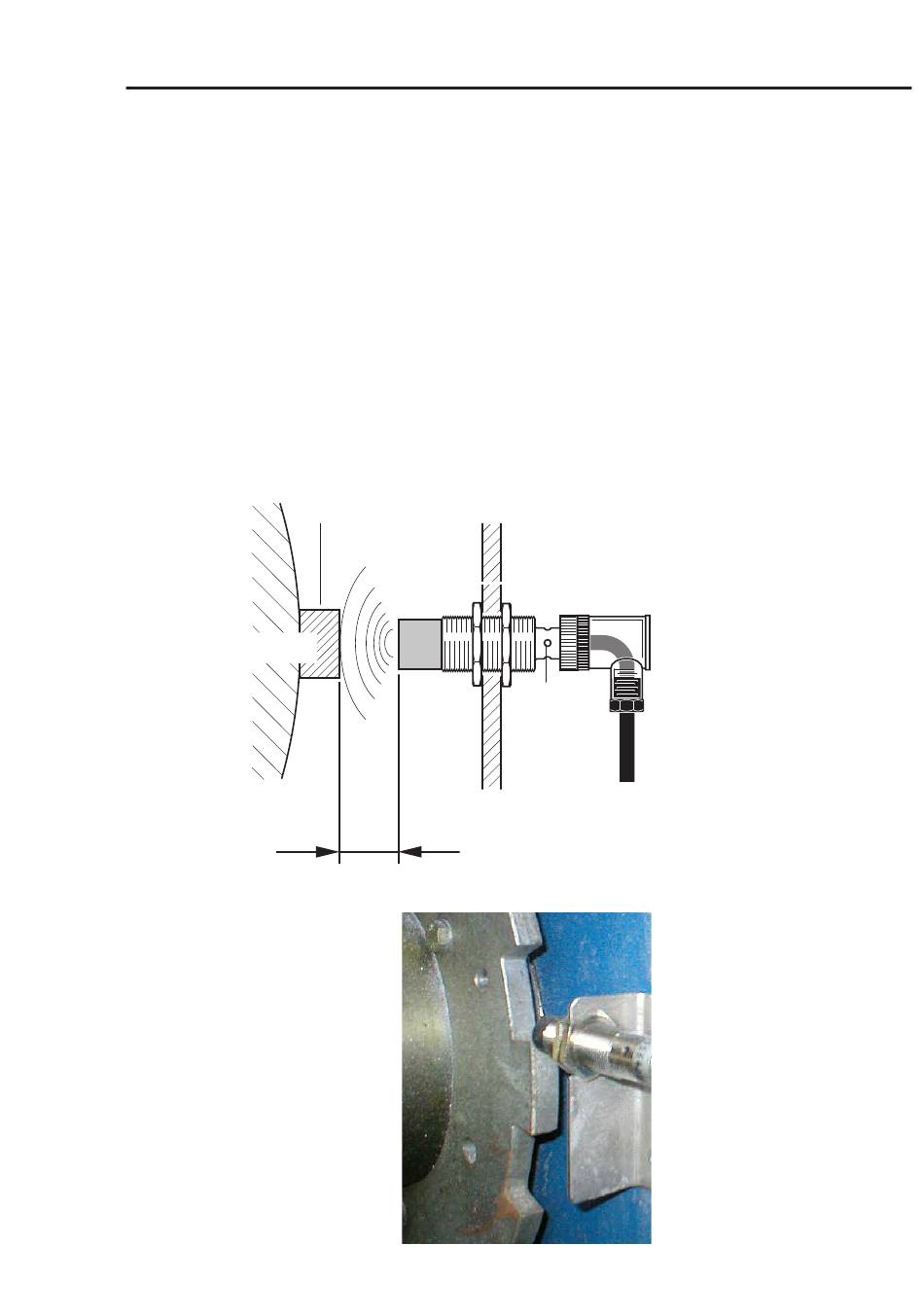

Drehzahlsensor montiert an einer
Welle mit Zahnkranz (Messmarken)
