通信ケーブルを接続する

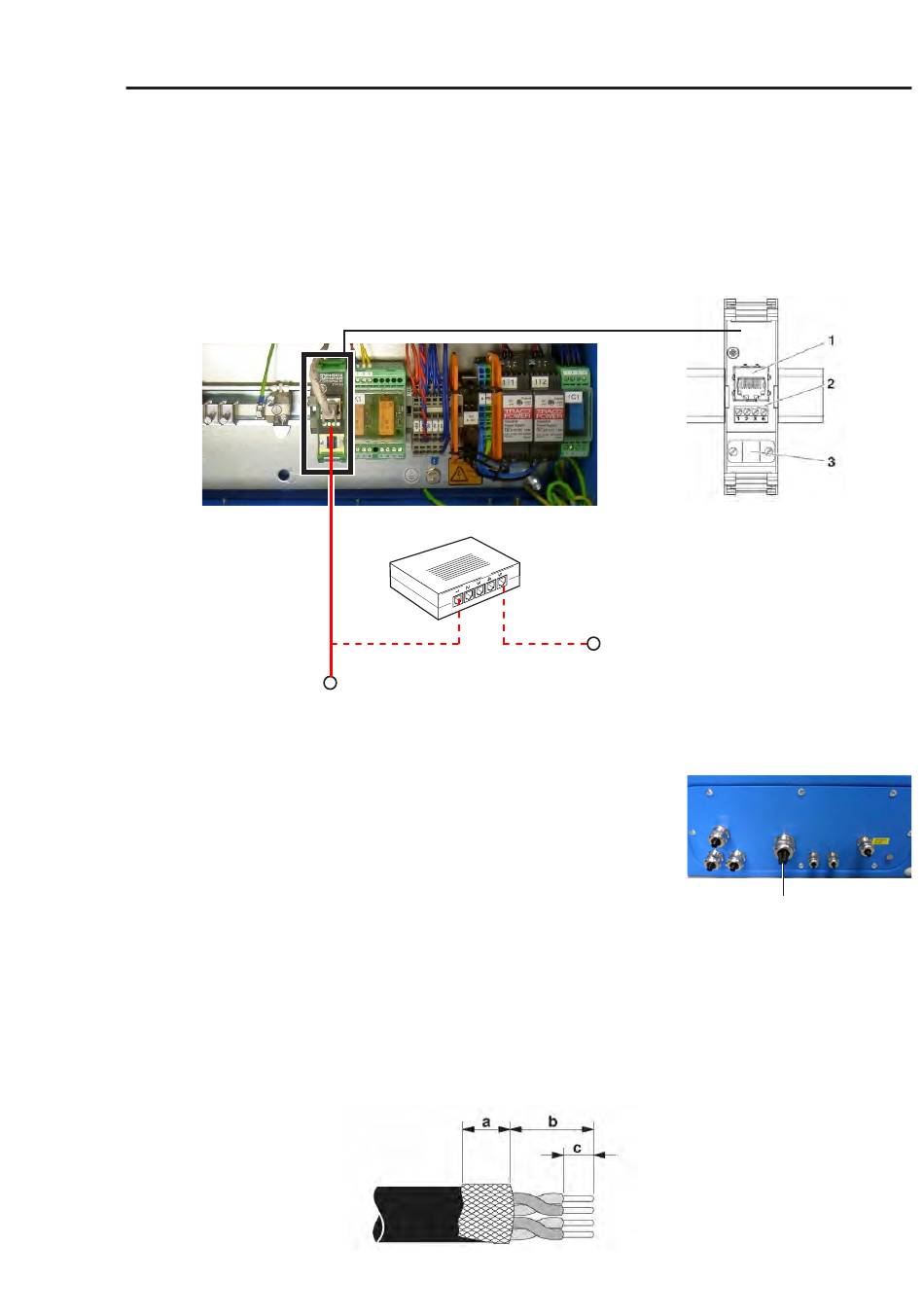

システムをEthernet端子 (CAT 5) を通してデータネッ トワークに接続し
ます。 このためにパッチケーブル （例VIB 5.955-X） を使用し、 必要に応じ
てアクセサリとして入手可能なEthernetスイッチ (VIB 5.959) を使用し
ます。
パッチケー
ブル
(VIB 5.955-X)
パッチケーブルをスイッチキャビネッ トに挿入します。
•. スイッチキャビネッ トを開きます。
•. キャビネッ ト下側のケーブルねじM25を開き、 4つのシーリングイン
サートの1つを取り外します。
•. ケーブルループ （約30.cm） を設けます。
•. 該当するケーブルの端で場合により接続プラグ. (RJ45). を切り取りま
す。
•. 開いているケーブルの端をケーブルねじに通します。
パッチケーブルをEthernet端子に次のように接続します ：
•. ケーブル被覆を10.mm （長さb） だけ取り除きます。
•. 編組のシールドを外側の被覆上で10. mm後ろにずらします （長さa）
。
•. アルミホイルを取り除きます。
•. 個々の芯を5.mmだけ絶縁します （長さc） 。
•. ストレインリリーフ. (3).ブラケッ トの下にシールドを取り付け、 ねじを
締めます。
a = 10 mm
b = 10 mm
c = 5 mm
LAN
Ethernet端子 (CAT5) ：
1 ： RJ45ソケッ ト
Ethernetスイッチ
2 ： ねじ接続コネクター
(VIB 5.959)
3 ： シールド接続付きストレインリリー
フ
LAN
33
取り付け
ケーブルねじM25
Ethernet用
