電源を接続する

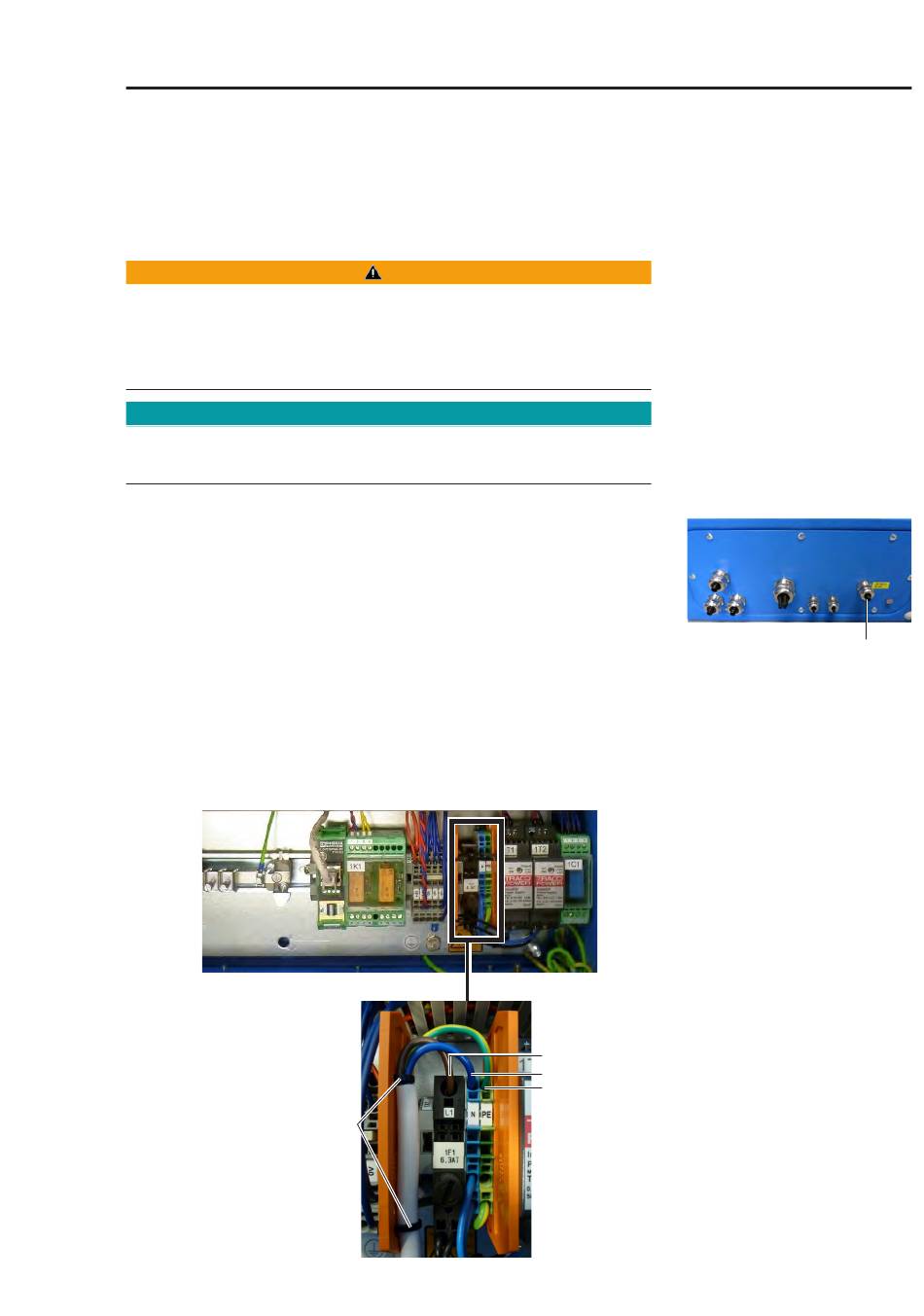

システムを3線電気ケーブル (1.5 mm²) で電源に接続します。
感電によるけがの危険 ！
電源にシステムを不適切に接続すると、 低電圧.(230.V).によるけがの危
険があります。 .
•. 電源は電気技師のみが接続できます。
電源 仕様
100-240.V.AC./.0.71.-.0.43.A./.50-60.Hz
•. スイッチキャビネッ トを開きます。
•. キャビネッ ト下側のケーブルねじM16を開き、 シーリングインサート
を取り外します。
•. ケーブルループ （約30.cm） を設けます。
•. 電流ケーブルをケーブルねじに通します。
•. ケーブルを絶縁します。 .
•. 芯をコネクターに接続します ：
. - 黒/茶.>.L1
. - 青.>.N
. - 黄/緑.>.PE.
•. 同梱のケーブルバインダーを使って芯をオレンジの分離レートに固
定します。
•. 最後にケーブルねじを再び締め付けます。
ケーブル固定用
ケーブルタイ
警告
注記
位相 - L1
ゼロ - N
保護接地 - PE
35
取り付け
ケーブルねじM16
電源用
