30
Installation
Kabeltyp für Leitungsstrang:
Triaxialkabel (z.B. VIB 90080)
Zur Basiseinheit

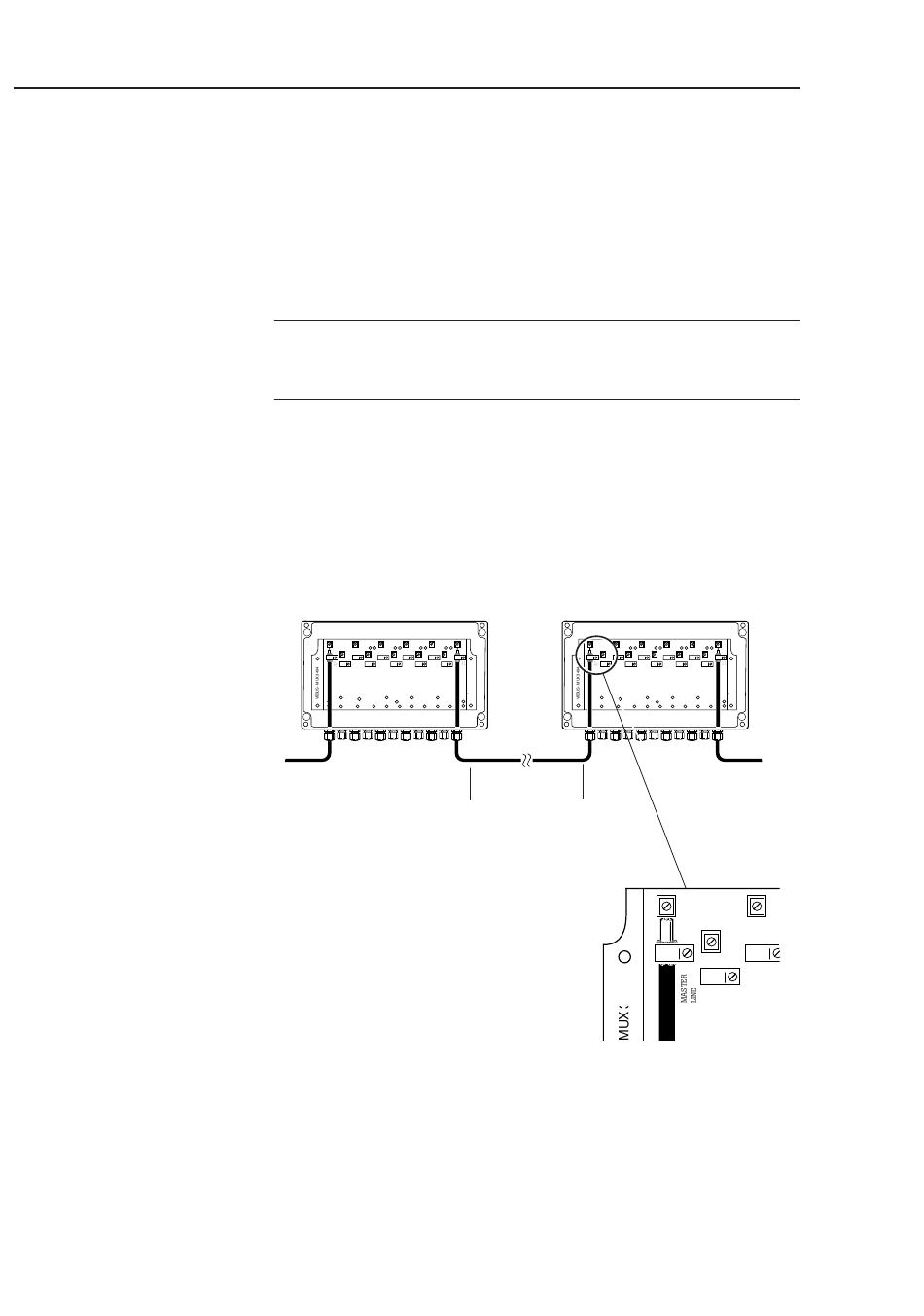

Mehrere MUXe zu einem Leitungsstrang verbinden
Sie können bis zu 6 MUXe in einem Leitungsstrang zusammen-
schließen. Als Kabeltyp verwenden Sie Triaxialkabel. Wenn Sie den
Leitungsstrang erweitern, fügen Sie den neuen MUX am Ende des
Leitungsstranges an.
Triaxialkabel
Einzelheiten zum Anschluss von Triaxialkabeln finden Sie in Kapitel 8
(vgl. Abschnitt 'Triaxialkabel', Seite 61).
• Öffnen Sie das MUX-Gehäuse.
• Kürzen Sie die Anschlusskabel auf die erforderliche Länge (vgl.
Abschnitt 'Verkabelung', Seite 17). Berücksichtigen Sie beim Zu-
schneiden die Kabelschlaufe an jedem Anschluss (ca. 30 cm).
• Führen Sie das Kabel durch die letzte bzw. erste Verschraubung.
• Schließen Sie das Kabel an der Klemme NEXT MUX bzw. MASTER
LINE an.
• Ziehen Sie abschließend die Verschraubungen fest.
S2
S4
S6
S8
S1
S3
S5
S7
S9
'NEXT MUX'
S2
S4
S6
S8
S1
S3
S5
S7
S9
'MASTER LINE'
S2
S1
