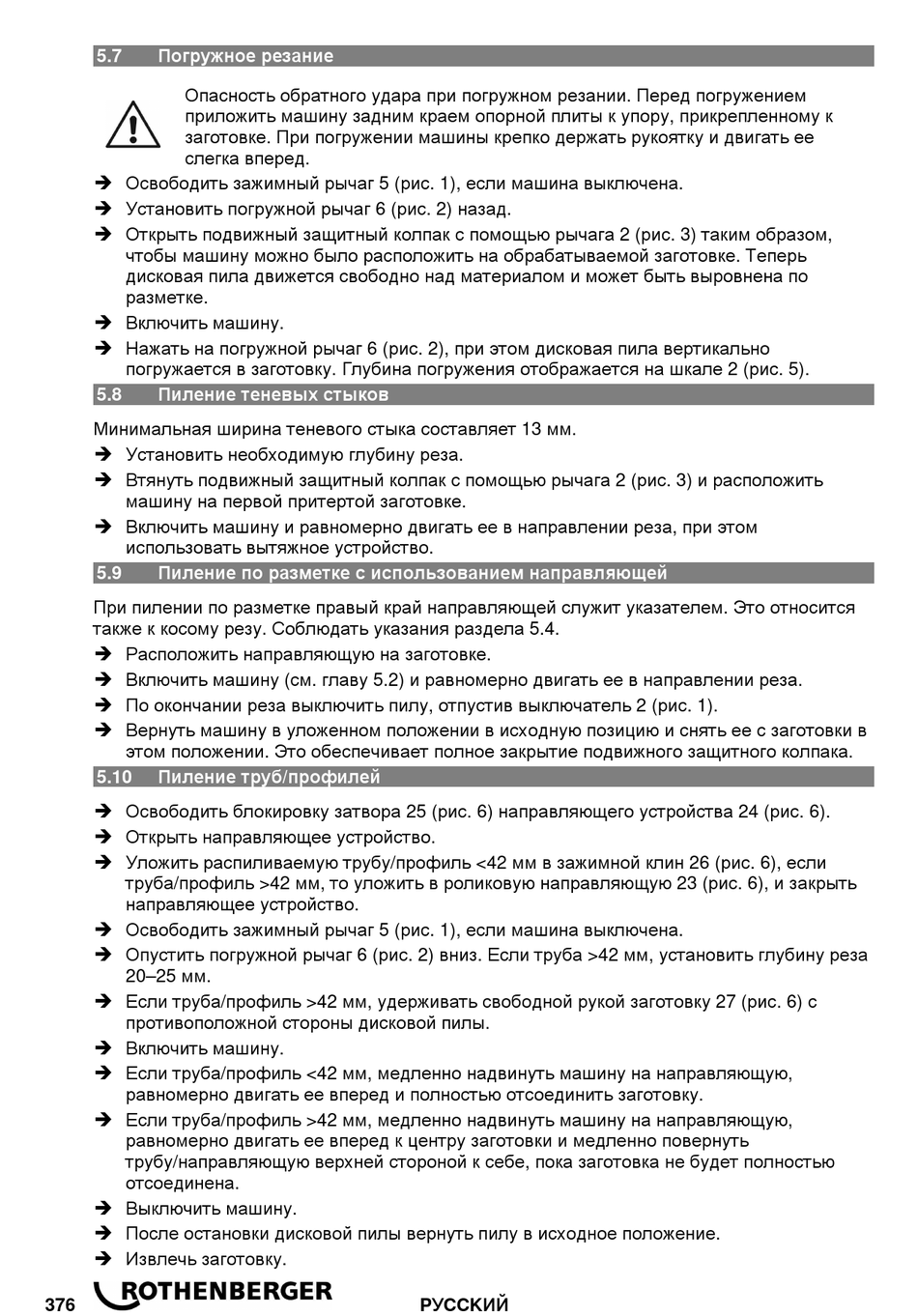

5.7
Погружное резание
Опасность обратного удара при погружном резании. Перед погружением
приложить машину задним краем опорной плиты к упору, прикрепленному к
заготовке. При погружении машины крепко держать рукоятку и двигать ее
слегка вперед.
 Освободить зажимный рычаг 5 (рис. 1), если машина выключена.
 Установить погружной рычаг 6 (рис. 2) назад.
 Открыть подвижный защитный колпак с помощью рычага 2 (рис. 3) таким образом,
чтобы машину можно было расположить на обрабатываемой заготовке. Теперь
дисковая пила движется свободно над материалом и может быть выровнена по
разметке.
 Включить машину.
 Нажать на погружной рычаг 6 (рис. 2), при этом дисковая пила вертикально
погружается в заготовку. Глубина погружения отображается на шкале 2 (рис. 5).
5.8 Пиление теневых стыков
Минимальная ширина теневого стыка составляет 13 мм.
 Установить необходимую глубину реза.
 Втянуть подвижный защитный колпак с помощью рычага 2 (рис. 3) и расположить
машину на первой притертой заготовке.
 Включить машину и равномерно двигать ее в направлении реза, при этом
использовать вытяжное устройство.
5.9 Пиление по разметке с использованием направляющей
При пилении по разметке правый край направляющей служит указателем. Это относится
также к косому резу. Соблюдать указания раздела 5.4.
 Расположить направляющую на заготовке.
 Включить машину (см. главу 5.2) и равномерно двигать ее в направлении реза.
 По окончании реза выключить пилу, отпустив выключатель 2 (рис. 1).
 Вернуть машину в уложенном положении в исходную позицию и снять ее с заготовки в
этом положении. Это обеспечивает полное закрытие подвижного защитного колпака.
5.10 Пиление труб/профилей
 Освободить блокировку затвора 25 (рис. 6) направляющего устройства 24 (рис. 6).
 Открыть направляющее устройство.
 Уложить распиливаемую трубу/профиль <42 мм в зажимной клин 26 (рис. 6), если
труба/профиль >42 мм, то уложить в роликовую направляющую 23 (рис. 6), и закрыть
направляющее устройство.
 Освободить зажимный рычаг 5 (рис. 1), если машина выключена.
 Опустить погружной рычаг 6 (рис. 2) вниз. Если труба >42 мм, установить глубину реза
20–25 мм.
 Если труба/профиль >42 мм, удерживать свободной рукой заготовку 27 (рис. 6) с
противоположной стороны дисковой пилы.
 Включить машину.
 Если труба/профиль <42 мм, медленно надвинуть машину на направляющую,
равномерно двигать ее вперед и полностью отсоединить заготовку.
 Если труба/профиль >42 мм, медленно надвинуть машину на направляющую,
равномерно двигать ее вперед к центру заготовки и медленно повернуть
трубу/направляющую верхней стороной к себе, пока заготовка не будет полностью
отсоединена.
 Выключить машину.
 После остановки дисковой пилы вернуть пилу в исходное положение.
 Извлечь заготовку.
