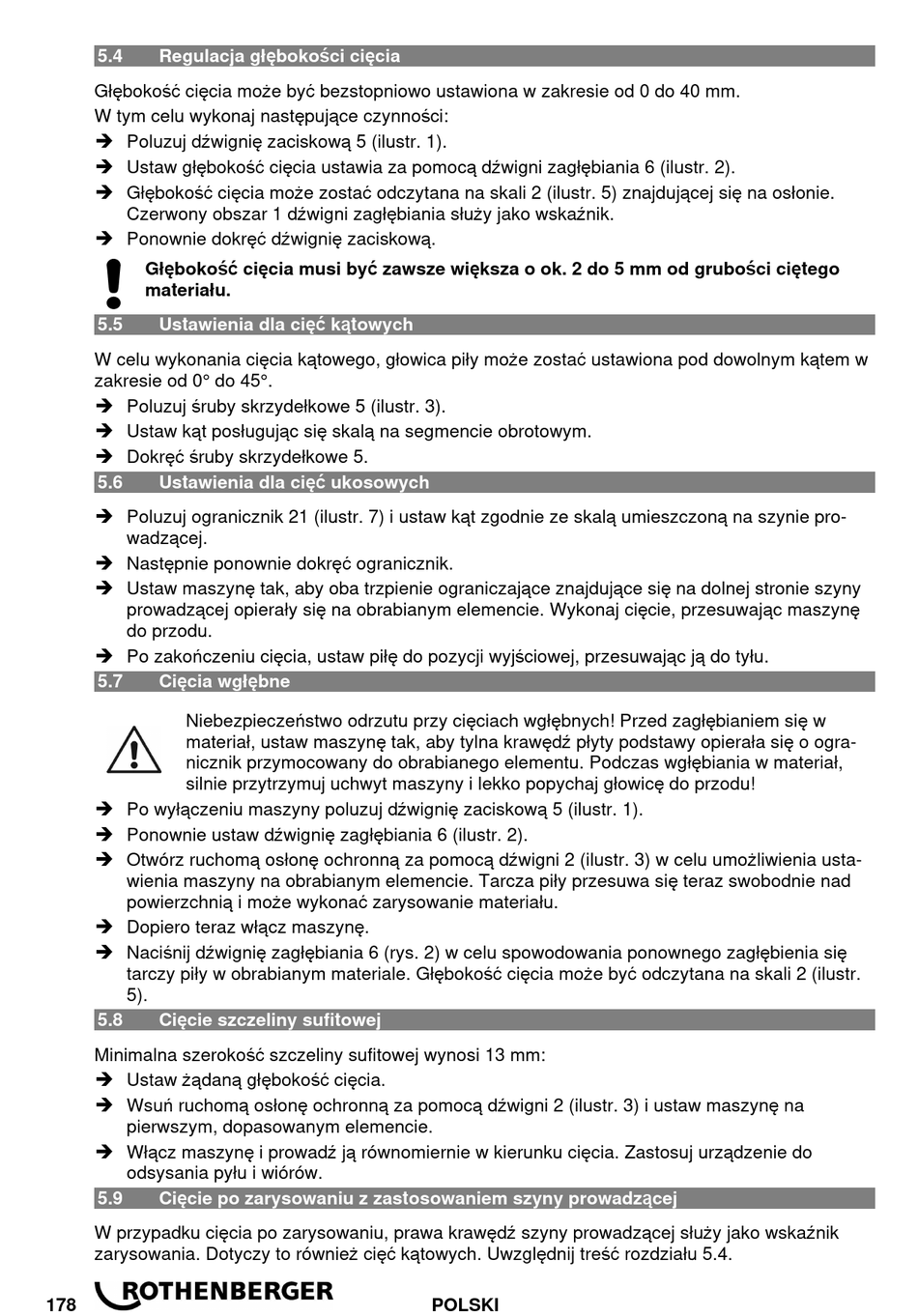

5.4
Regulacja głębokości cięcia
Głębokość cięcia może być bezstopniowo ustawiona w zakresie od 0 do 40 mm.
W tym celu wykonaj następujące czynności:
Poluzuj dźwignię zaciskową 5 (ilustr. 1).
Ustaw głębokość cięcia ustawia za pomocą dźwigni zagłębiania 6 (ilustr. 2).
Głębokość cięcia może zostać odczytana na skali 2 (ilustr. 5) znajdującej się na osłonie.
Czerwony obszar 1 dźwigni zagłębiania służy jako wskaźnik.
Ponownie dokręć dźwignię zaciskową.
Głębokość cięcia musi być zawsze większa o ok. 2 do 5 mm od grubości ciętego
materiału.
5.5
Ustawienia dla cięć kątowych
W celu wykonania cięcia kątowego, głowica piły może zostać ustawiona pod dowolnym kątem w
zakresie od 0° do 45°.
Poluzuj śruby skrzydełkowe 5 (ilustr. 3).
Ustaw kąt posługując się skalą na segmencie obrotowym.
Dokręć śruby skrzydełkowe 5.
5.6
Ustawienia dla cięć ukosowych
Poluzuj ogranicznik 21 (ilustr. 7) i ustaw kąt zgodnie ze skalą umieszczoną na szynie pro-
wadzącej.
Następnie ponownie dokręć ogranicznik.
Ustaw maszynę tak, aby oba trzpienie ograniczające znajdujące się na dolnej stronie szyny
prowadzącej opierały się na obrabianym elemencie. Wykonaj cięcie, przesuwając maszynę
do przodu.
Po zakończeniu cięcia, ustaw piłę do pozycji wyjściowej, przesuwając ją do tyłu.
5.7
Cięcia wgłębne
Niebezpieczeństwo odrzutu przy cięciach wgłębnych! Przed zagłębianiem się w
materiał, ustaw maszynę tak, aby tylna krawędź płyty podstawy opierała się o ogra-
nicznik przymocowany do obrabianego elementu. Podczas wgłębiania w materiał,
silnie przytrzymuj uchwyt maszyny i lekko popychaj głowicę do przodu!
Po wyłączeniu maszyny poluzuj dźwignię zaciskową 5 (ilustr. 1).
Ponownie ustaw dźwignię zagłębiania 6 (ilustr. 2).
Otwórz ruchomą osłonę ochronną za pomocą dźwigni 2 (ilustr. 3) w celu umożliwienia usta-
wienia maszyny na obrabianym elemencie. Tarcza piły przesuwa się teraz swobodnie nad
powierzchnią i może wykonać zarysowanie materiału.
Dopiero teraz włącz maszynę.
Naciśnij dźwignię zagłębiania 6 (rys. 2) w celu spowodowania ponownego zagłębienia się
tarczy piły w obrabianym materiale. Głębokość cięcia może być odczytana na skali 2 (ilustr.
5).
5.8
Cięcie szczeliny sufitowej
Minimalna szerokość szczeliny sufitowej wynosi 13 mm:
Ustaw żądaną głębokość cięcia.
Wsuń ruchomą osłonę ochronną za pomocą dźwigni 2 (ilustr. 3) i ustaw maszynę na
pierwszym, dopasowanym elemencie.
Włącz maszynę i prowadź ją równomiernie w kierunku cięcia. Zastosuj urządzenie do
odsysania pyłu i wiórów.
5.9
Cięcie po zarysowaniu z zastosowaniem szyny prowadzącej
W przypadku cięcia po zarysowaniu, prawa krawędź szyny prowadzącej służy jako wskaźnik
zarysowania. Dotyczy to również cięć kątowych. Uwzględnij treść rozdziału 5.4.
