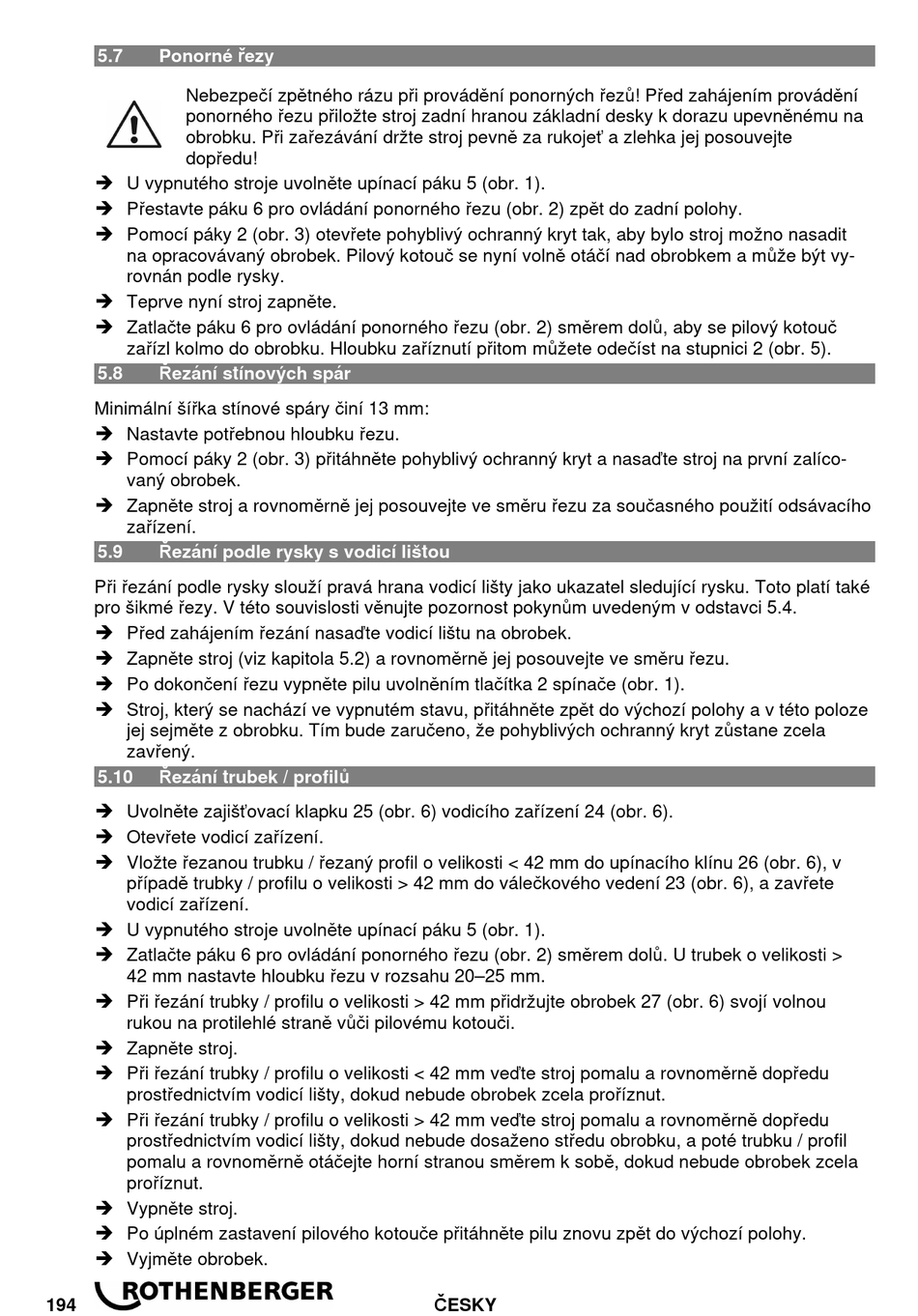

5.7 Ponorné řezy
Nebezpečí zpětného rázu při provádění ponorných řezů! Před zahájením provádění
ponorného řezu přiložte stroj zadní hranou základní desky k dorazu upevněnému na
obrobku. Při zařezávání držte stroj pevně za rukojeť a zlehka jej posouvejte
dopředu!
 U vypnutého stroje uvolněte upínací páku 5 (obr. 1).
 Přestavte páku 6 pro ovládání ponorného řezu (obr. 2) zpět do zadní polohy.
 Pomocí páky 2 (obr. 3) otevřete pohyblivý ochranný kryt tak, aby bylo stroj možno nasadit
na opracovávaný obrobek. Pilový kotouč se nyní volně otáčí nad obrobkem a může být vy-
rovnán podle rysky.
 Teprve nyní stroj zapněte.
 Zatlačte páku 6 pro ovládání ponorného řezu (obr. 2) směrem dolů, aby se pilový kotouč
zařízl kolmo do obrobku. Hloubku zaříznutí přitom můžete odečíst na stupnici 2 (obr. 5).
5.8 Řezání stínových spár
Minimální šířka stínové spáry činí 13 mm:
 Nastavte potřebnou hloubku řezu.
 Pomocí páky 2 (obr. 3) přitáhněte pohyblivý ochranný kryt a nasaďte stroj na první zalíco-
vaný obrobek.
 Zapněte stroj a rovnoměrně jej posouvejte ve směru řezu za současného použití odsávacího
zařízení.
5.9 Řezání podle rysky s vodicí lištou
Při řezání podle rysky slouží pravá hrana vodicí lišty jako ukazatel sledující rysku. Toto platí také
pro šikmé řezy. V této souvislosti věnujte pozornost pokynům uvedeným v odstavci 5.4.
 Před zahájením řezání nasaďte vodicí lištu na obrobek.
 Zapněte stroj (viz kapitola 5.2) a rovnoměrně jej posouvejte ve směru řezu.
 Po dokončení řezu vypněte pilu uvolněním tlačítka 2 spínače (obr. 1).
 Stroj, který se nachází ve vypnutém stavu, přitáhněte zpět do výchozí polohy a v této poloze
jej sejměte z obrobku. Tím bude zaručeno, že pohyblivých ochranný kryt zůstane zcela
zavřený.
5.10 Řezání trubek / profilů
 Uvolněte zajišťovací klapku 25 (obr. 6) vodicího zařízení 24 (obr. 6).
 Otevřete vodicí zařízení.
 Vložte řezanou trubku / řezaný profil o velikosti < 42 mm do upínacího klínu 26 (obr. 6), v
případě trubky / profilu o velikosti > 42 mm do válečkového vedení 23 (obr. 6), a zavřete
vodicí zařízení.
 U vypnutého stroje uvolněte upínací páku 5 (obr. 1).
 Zatlačte páku 6 pro ovládání ponorného řezu (obr. 2) směrem dolů. U trubek o velikosti >
42 mm nastavte hloubku řezu v rozsahu 20–25 mm.
 Při řezání trubky / profilu o velikosti > 42 mm přidržujte obrobek 27 (obr. 6) svojí volnou
rukou na protilehlé straně vůči pilovému kotouči.
 Zapněte stroj.
 Při řezání trubky / profilu o velikosti < 42 mm veďte stroj pomalu a rovnoměrně dopředu
prostřednictvím vodicí lišty, dokud nebude obrobek zcela proříznut.
 Při řezání trubky / profilu o velikosti > 42 mm veďte stroj pomalu a rovnoměrně dopředu
prostřednictvím vodicí lišty, dokud nebude dosaženo středu obrobku, a poté trubku / profil
pomalu a rovnoměrně otáčejte horní stranou směrem k sobě, dokud nebude obrobek zcela
proříznut.
 Vypněte stroj.
 Po úplném zastavení pilového kotouče přitáhněte pilu znovu zpět do výchozí polohy.
 Vyjměte obrobek.
